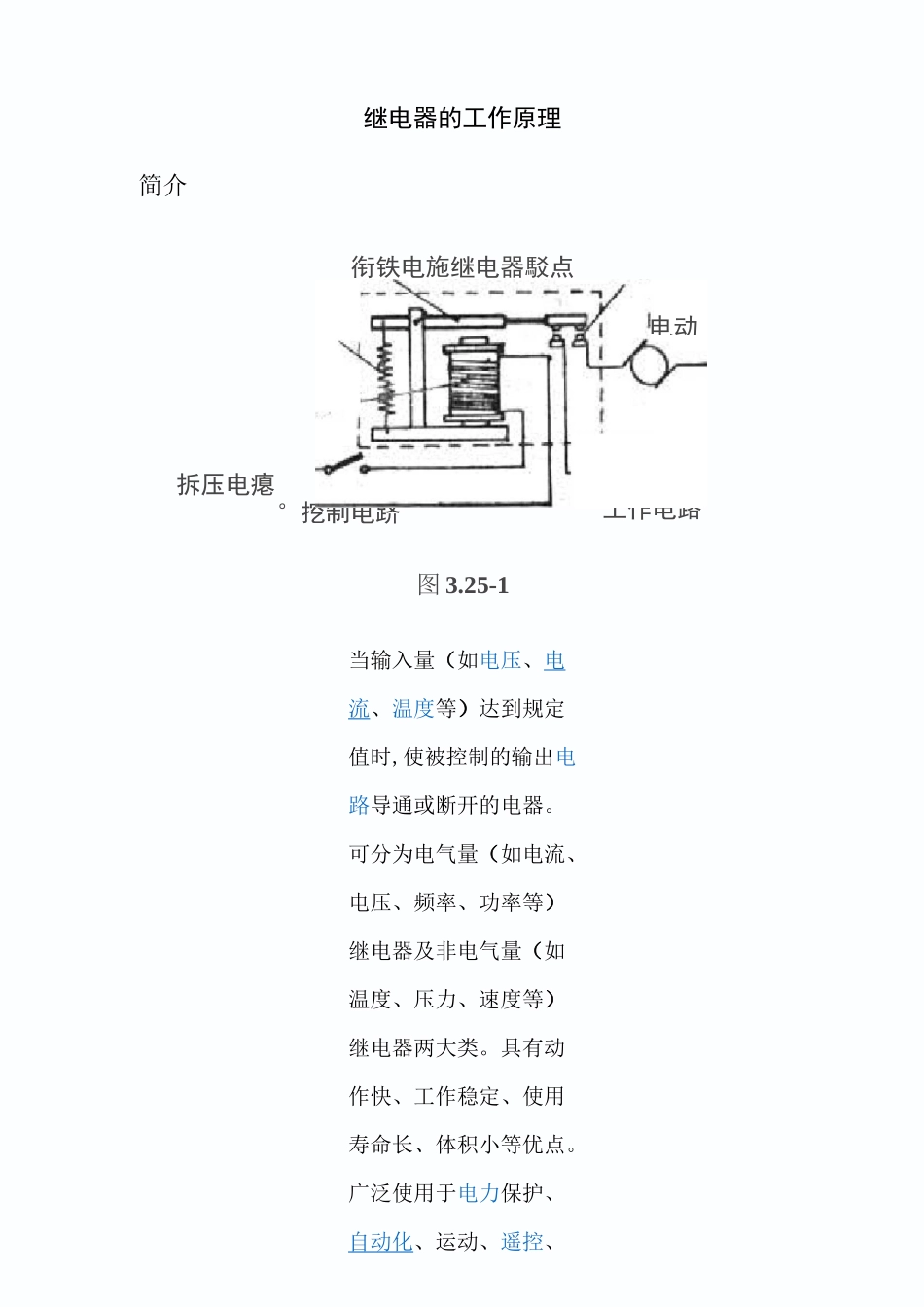

拆压电瘪°挖制电跻-谕压电源工作电路继电器的工作原理衔铁电施继电器駁点图 3
25-1当输入量（如电压、电流、温度等）达到规定值时,使被控制的输出电路导通或断开的电器
可分为电气量（如电流、电压、频率、功率等）继电器及非电气量（如温度、压力、速度等）继电器两大类
具有动作快、工作稳定、使用寿命长、体积小等优点
广泛使用于电力保护、自动化、运动、遥控、简介电动测量和通信等装置中

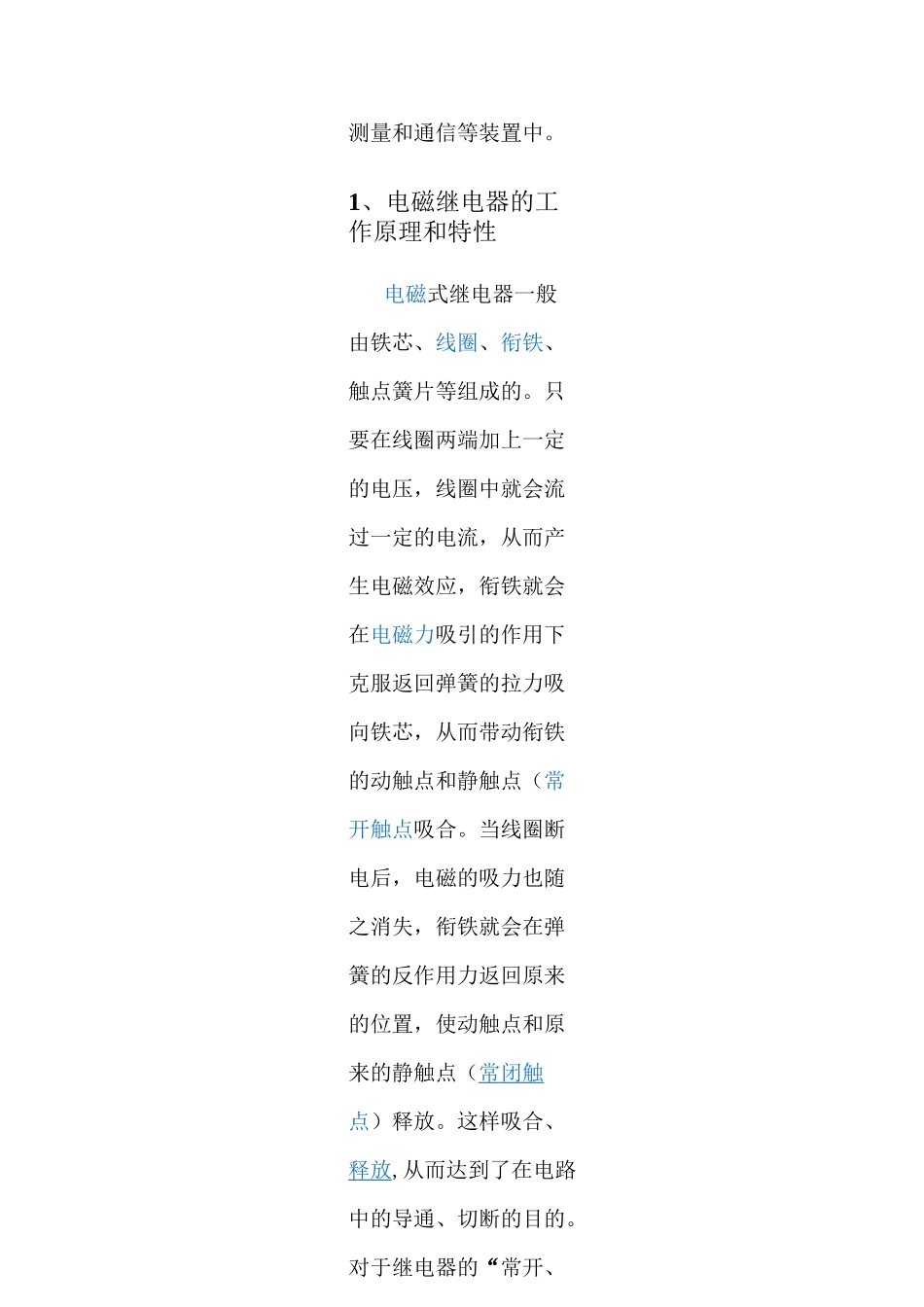

1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点和静触点（常开触点吸合
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点和原来的静触点（常闭触点）释放
这样吸合、释放,从而达到了在电路中的导通、切断的目的

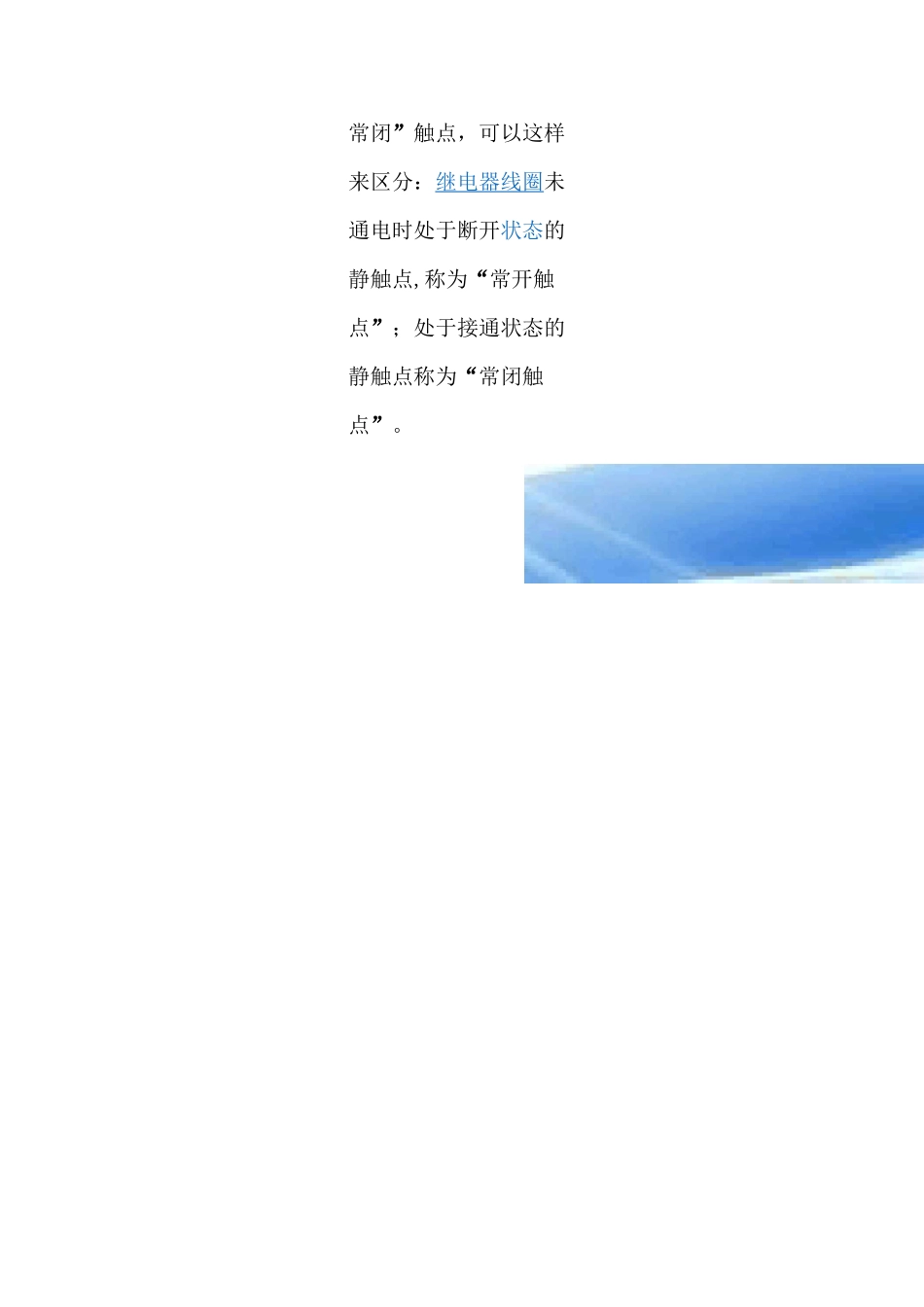

对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点,称为“常开触点”；处于接通状态的静触点称为“常闭触点”
继电器的输入信号 X 从零连续增加达到衔铁开始吸合时的动作值 xx,继电器的输出信号立刻从 y=0 跳跃到 y=ym,即常开触点从断到通
一旦触点闭合，输入量 x继续增大，输出信号 y将不再起变化
当输入量 x 从某一大于 xx 值下降到 xf,继电器开始释放，常开触点断开
我们把继电器的这种特性叫做继电特性，也叫继电器的输入-输出特性
释放值 xf 和动作值 XX的比值叫做反馈系数，即 Kf=xf/xx 触点上输出的控制功率 Pc 和线圈吸收的最小功率 P0 之比叫做继电器的控制系数，即 Kc=PC/P02、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关
它由感温磁环、恒磁环、干簧管、导热安
