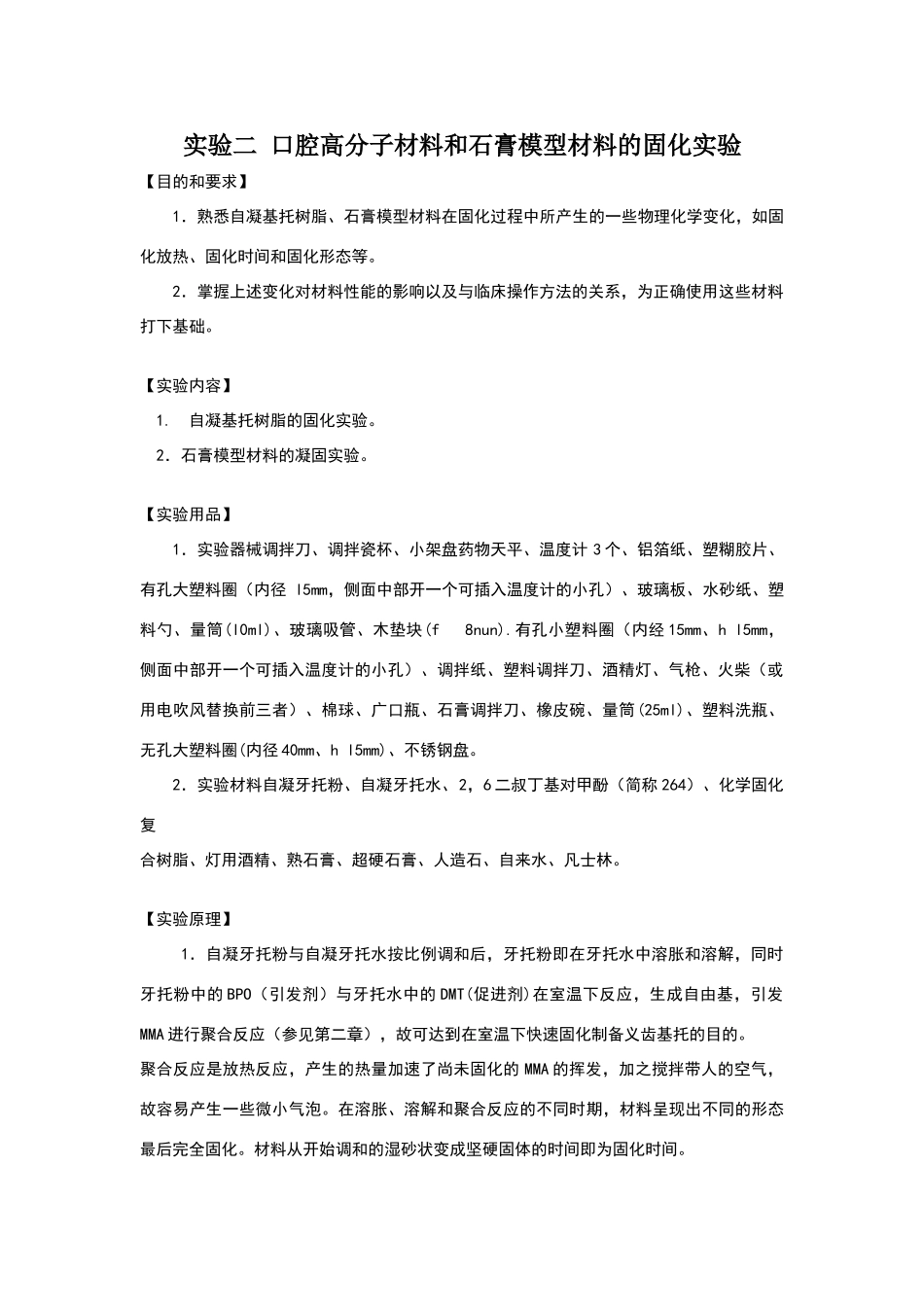

实验二 口腔高分子材料和石膏模型材料的固化实验【目的和要求】 1．熟悉自凝基托树脂、石膏模型材料在固化过程中所产生的一些物理化学变化，如固化放热、固化时间和固化形态等。 2．掌握上述变化对材料性能的影响以及与临床操作方法的关系，为正确使用这些材料打下基础。【实验内容】 1. 自凝基托树脂的固化实验。 2．石膏模型材料的凝固实验。【实验用品】1．实验器械调拌刀、调拌瓷杯、小架盘药物天平、温度计 3 个、铝箔纸、塑糊胶片、有孔大塑料圈（内径 l5mm，侧面中部开一个可插入温度计的小孔）、玻璃板、水砂纸、塑料勺、量筒(l0ml)、玻璃吸管、木垫块(f 8nun).有孔小塑料圈（内经 15mm、h l5mm，侧面中部开一个可插入温度计的小孔）、调拌纸、塑料调拌刀、酒精灯、气枪、火柴（或用电吹风替换前三者）、棉球、广口瓶、石膏调拌刀、橡皮碗、量筒(25ml)、塑料洗瓶、无孔大塑料圈(内径 40mm、h l5mm)、不锈钢盘。2．实验材料自凝牙托粉、自凝牙托水、2，6 二叔丁基对甲酚（简称 264）、化学固化复合树脂、灯用酒精、熟石膏、超硬石膏、人造石、自来水、凡士林。【实验原理】 1．自凝牙托粉与自凝牙托水按比例调和后，牙托粉即在牙托水中溶胀和溶解，同时牙托粉中的 BPO（引发剂）与牙托水中的 DMT(促进剂)在室温下反应，生成自由基，引发MMA 进行聚合反应（参见第二章），故可达到在室温下快速固化制备义齿基托的目的。聚合反应是放热反应，产生的热量加速了尚未固化的 MMA 的挥发，加之搅拌带人的空气，故容易产生一些微小气泡。在溶胀、溶解和聚合反应的不同时期，材料呈现出不同的形态最后完全固化。材料从开始调和的湿砂状变成坚硬固体的时间即为固化时间。 2．石膏粉和水按比例调和后，发生凝固放热反应，所以石膏凝固时温度明显升高。材料从开始调和起，15 分钟左右达到初凝，l 小时左右基本凝固，由糊状变成硬质固体，24小时完全凝固，强度很高。【方法和步骤】 1．自凝慕托树脂的固化实验将自凝基托材料的粉剂和液剂按 2：1 准确取量（每个试样取量 189 粉剂和 9ml 液剂）后，先把牙托水放入调拌瓷杯中，再加入牙托粉，用调拌刀沿杯壁快速混合均匀，用塑料胶片加盖静置，以进行(1)(2)项实验。 (1)固化放热的测定：将有孔大塑料圈的下端磨平，并放在覆有一层塑料胶片的玻璃板上，把包上一层铝箔纸的温度计经侧面的小孔插至塑料圈中央，温度计头部应在塑料圈中心部位，温度计的另一端用木垫块垫成水...
