活塞式压缩机

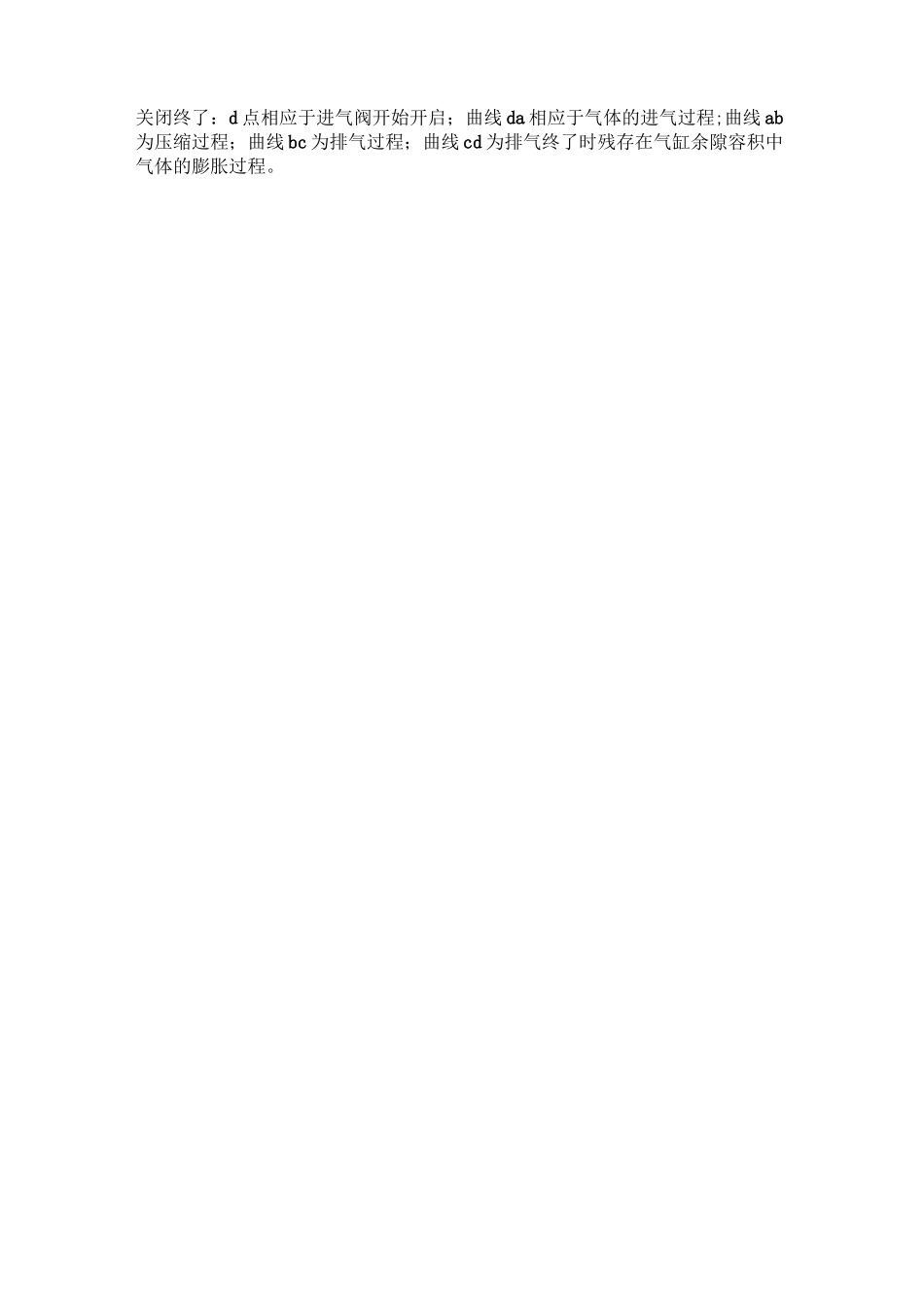

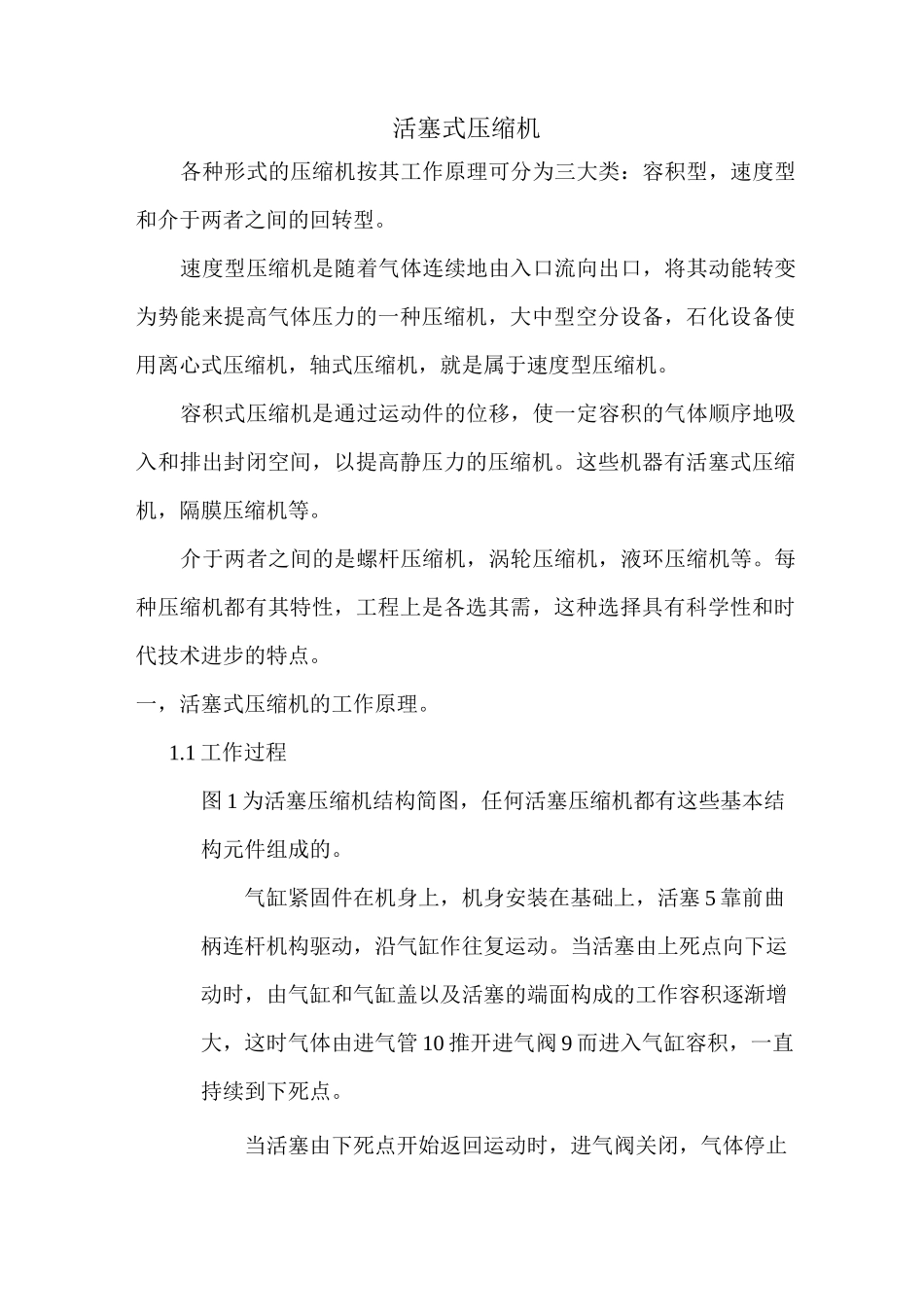

活塞式压缩机各种形式的压缩机按其工作原理可分为三大类：容积型，速度型和介于两者之间的回转型。速度型压缩机是随着气体连续地由入口流向出口，将其动能转变为势能来提高气体压力的一种压缩机，大中型空分设备，石化设备使用离心式压缩机，轴式压缩机，就是属于速度型压缩机。容积式压缩机是通过运动件的位移，使一定容积的气体顺序地吸入和排出封闭空间，以提高静压力的压缩机。这些机器有活塞式压缩机，隔膜压缩机等。介于两者之间的是螺杆压缩机，涡轮压缩机，液环压缩机等。每种压缩机都有其特性，工程上是各选其需，这种选择具有科学性和时代技术进步的特点。一，活塞式压缩机的工作原理。1.1 工作过程图 1 为活塞压缩机结构简图，任何活塞压缩机都有这些基本结构元件组成的。气缸紧固件在机身上，机身安装在基础上，活塞 5 靠前曲柄连杆机构驱动，沿气缸作往复运动。当活塞由上死点向下运动时，由气缸和气缸盖以及活塞的端面构成的工作容积逐渐增大，这时气体由进气管 10 推开进气阀 9 而进入气缸容积，一直持续到下死点。当活塞由下死点开始返回运动时，进气阀关闭，气体停止2.排气阀 3.气缸盖5.活塞 6.十字头8.曲轴 9.进气阀10.进气管进入气缸。由于活塞继续向上运动，气缸的容积不断缩小，气体不断受到压缩。当气缸内的气体压力大于排气管内的气体压力时，排气阀开启，于是，气体排出，一直持续到上死点为止。当活塞向下运动时，排气阀关闭，进气阀开启，重复上述过程。1.2 活塞式压缩机的实际工作循环及示功图实际上，压缩终了时，气缸中的气体是不能全部排掉的，气缸中剩余的容积缴余隙容积。活塞扫过的容积叫行程容积。气缸的总容积等于余隙容积加上行程容积。相对余隙容积 a 的定义为余隙容积 Vc 与活塞行程容积 Vn 之比及a=Vm。实际工作过程中，还存在着压力波动，缸壁间复杂的热交换现象，示功Vn图如图所示，该图给出了 3P-V 图。它表明实际工作过程中压力和容积的变化关系。图中 a 点相应于进气阀关闭终了；b 点相应于进气阀开始开启：c 点相应于排气阀关闭终了：d 点相应于进气阀开始开启；曲线 da 相应于气体的进气过程;曲线 ab为压缩过程；曲线 bc 为排气过程；曲线 cd 为排气终了时残存在气缸余隙容积中气体的膨胀过程。Vm-余隙容积 VB-吸入容积 Vn-行程容积△V-容积损失吸气—压缩—排气四个环节组成；从理论上来看，压缩至 2 点就应排气，但排气阀有阻力，只有升高到 b 点才能克服...
