仰斜式挡土墙计算书

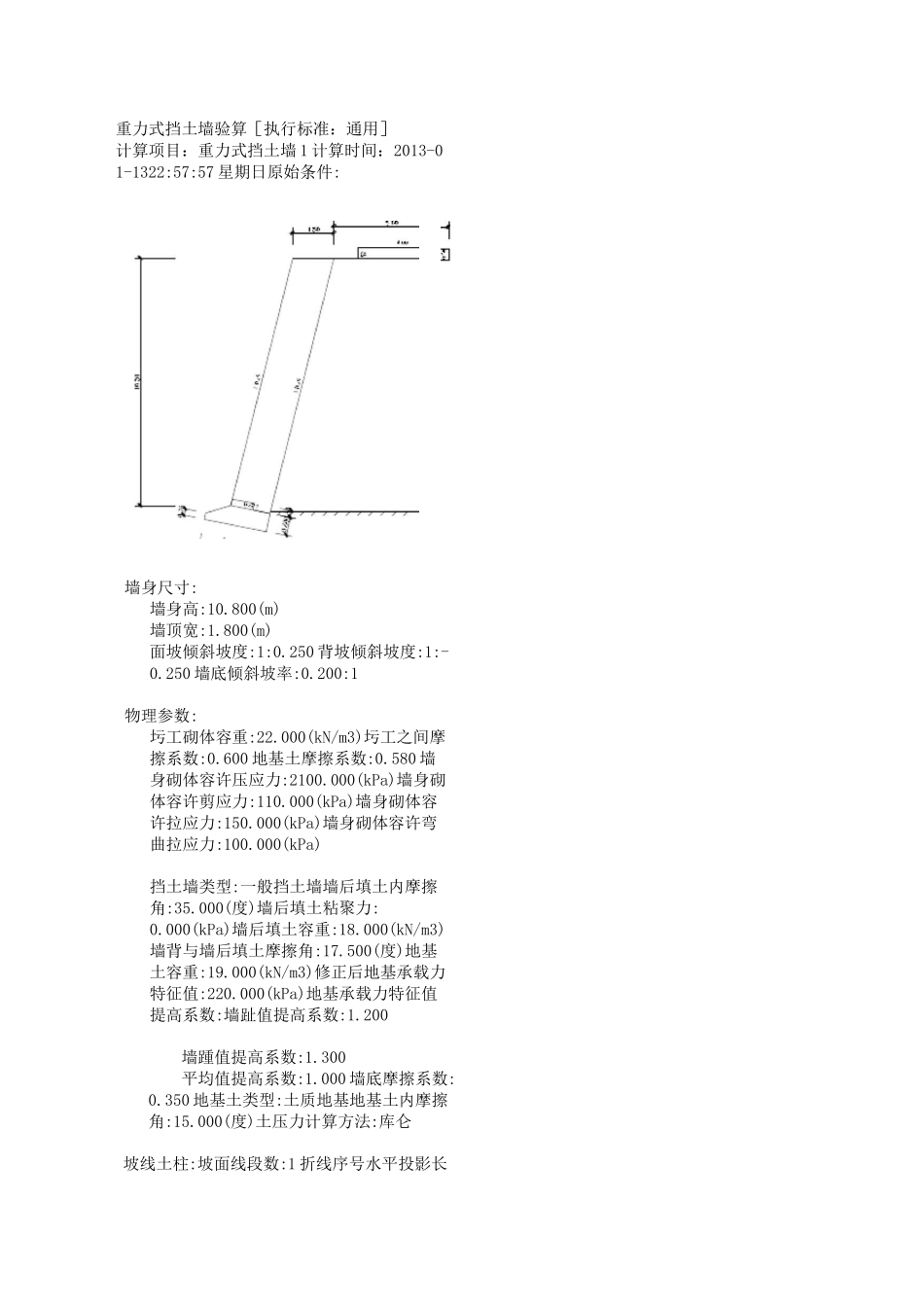

仰斜式挡土墙计算书_第1页
1/6

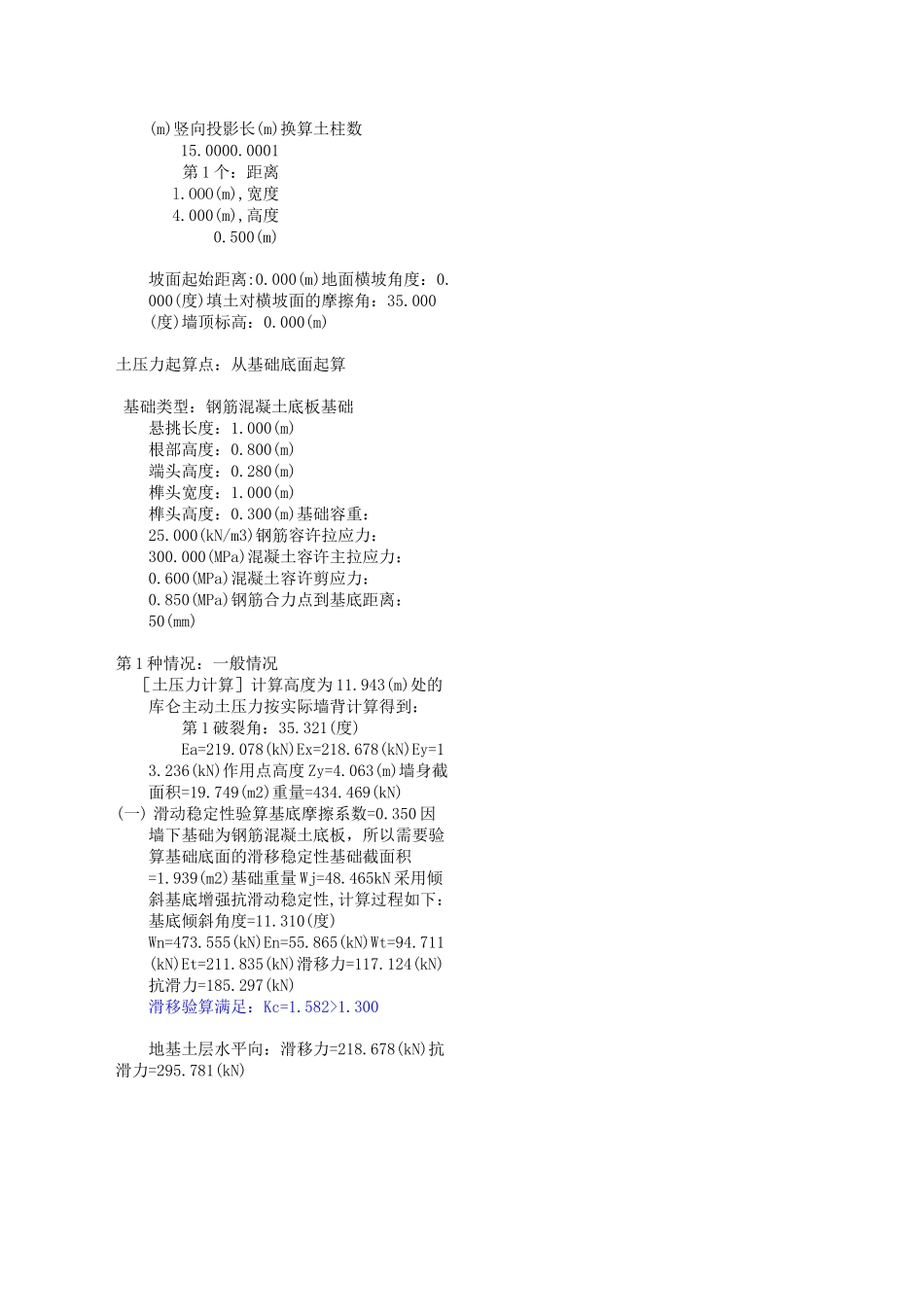

仰斜式挡土墙计算书_第2页
2/6

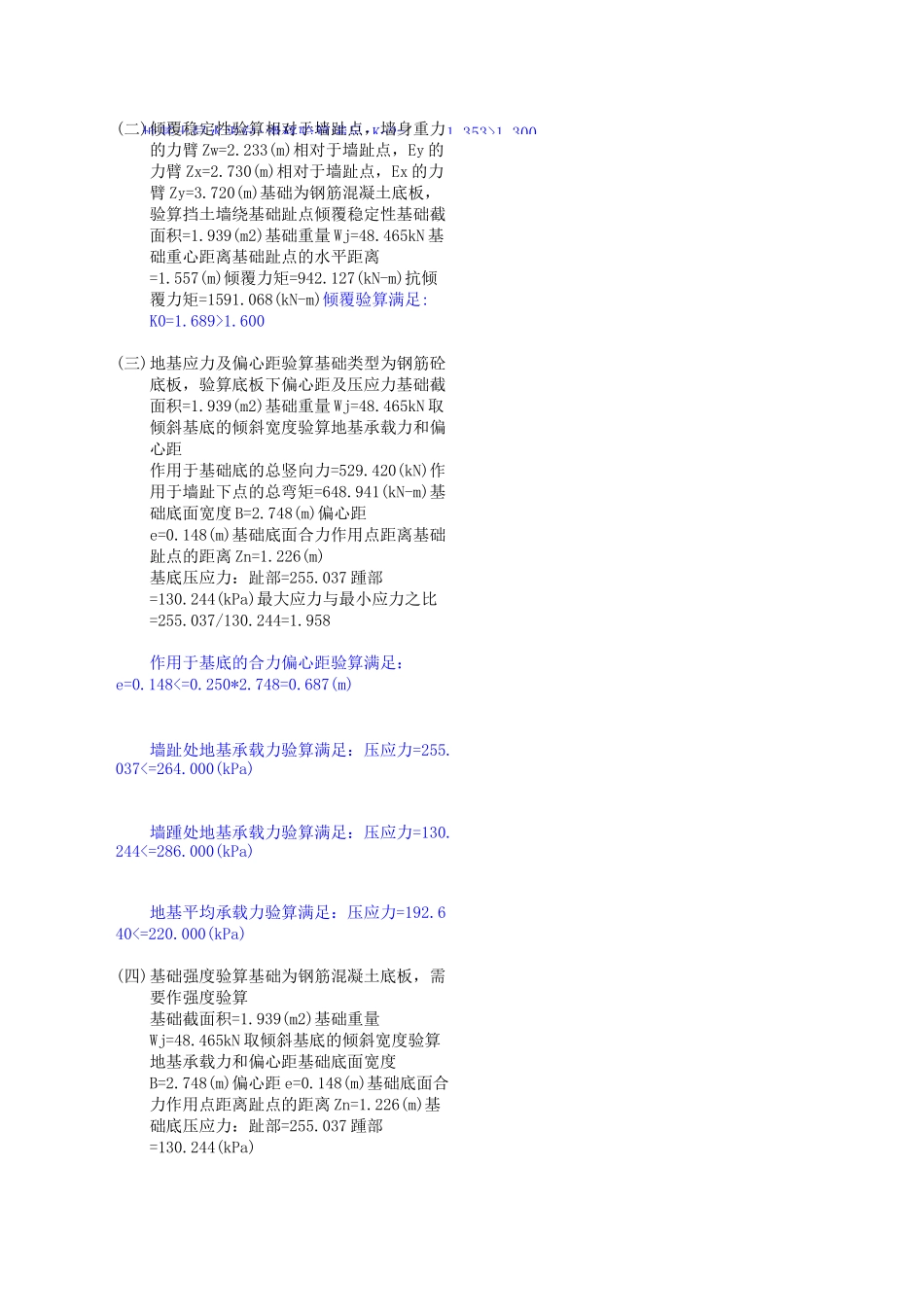

仰斜式挡土墙计算书_第3页
3/6
重力式挡土墙验算[执行标准:通用]计算项目:重力式挡土墙 1 计算时间:2013-01-1322:57:57 星期日原始条件:墙身尺寸:墙身高:10.800(m)墙顶宽:1.800(m)面坡倾斜坡度:1:0.250 背坡倾斜坡度:1:-0.250 墙底倾斜坡率:0.200:1物理参数:圬工砌体容重:22.000(kN/m3)圬工之间摩擦系数:0.600 地基土摩擦系数:0.580 墙身砌体容许压应力:2100.000(kPa)墙身砌体容许剪应力:110.000(kPa)墙身砌体容许拉应力:150.000(kPa)墙身砌体容许弯曲拉应力:100.000(kPa)挡土墙类型:一般挡土墙墙后填土内摩擦角:35.000(度)墙后填土粘聚力:0.000(kPa)墙后填土容重:18.000(kN/m3)墙背与墙后填土摩擦角:17.500(度)地基土容重:19.000(kN/m3)修正后地基承载力特征值:220.000(kPa)地基承载力特征值提高系数:墙趾值提高系数:1.200墙踵值提高系数:1.300平均值提高系数:1.000 墙底摩擦系数:0.350 地基土类型:土质地基地基土内摩擦角:15.000(度)土压力计算方法:库仑坡线土柱:坡面线段数:1 折线序号水平投影长(m)竖向投影长(m)换算土柱数15.0000.0001第 1 个:距离l.OOO(m),宽度4.000(m),高度0.500(m)坡面起始距离:0.000(m)地面横坡角度:0.000(度)填土对横坡面的摩擦角:35.000(度)墙顶标高:0.000(m)土压力起算点:从基础底面起算基础类型:钢筋混凝土底板基础悬挑长度:1.000(m)根部高度:0.800(m)端头高度:0.280(m)榫头宽度:1.000(m)榫头高度:0.300(m)基础容重:25.000(kN/m3)钢筋容许拉应力:300.000(MPa)混凝土容许主拉应力:0.600(MPa)混凝土容许剪应力:0.850(MPa)钢筋合力点到基底距离:50(mm)第 1 种情况:一般情况[土压力计算]计算高度为 11.943(m)处的库仑主动土压力按实际墙背计算得到:第 1 破裂角:35.321(度)Ea=219.078(kN)Ex=218.678(kN)Ey=13.236(kN)作用点高度 Zy=4.063(m)墙身截面积=19.749(m2)重量=434.469(kN)(一) 滑动稳定性验算基底摩擦系数=0.350 因墙下基础为钢筋混凝土底板,所以需要验算基础底面的滑移稳定性基础截面积=1.939(m2)基础重量 Wj=48.465kN 采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度=11.310(度)Wn=473.555(kN)En=55.865(kN)Wt=94.711(kN)Et=211.835(kN)滑移力=117.124(kN)抗滑力=185.297(kN)滑移验算满足:Kc=1.582>1.300地基土层水平向:滑移力=218.678(kN)抗滑力=295.781(kN)地基土层水平向:滑移验算满足:Kc2=1.353>1.300(二)倾覆稳定性验算相对于墙趾点,墙身重力的力臂 Zw=2.233(m)相对于墙...
