隔声降噪工程

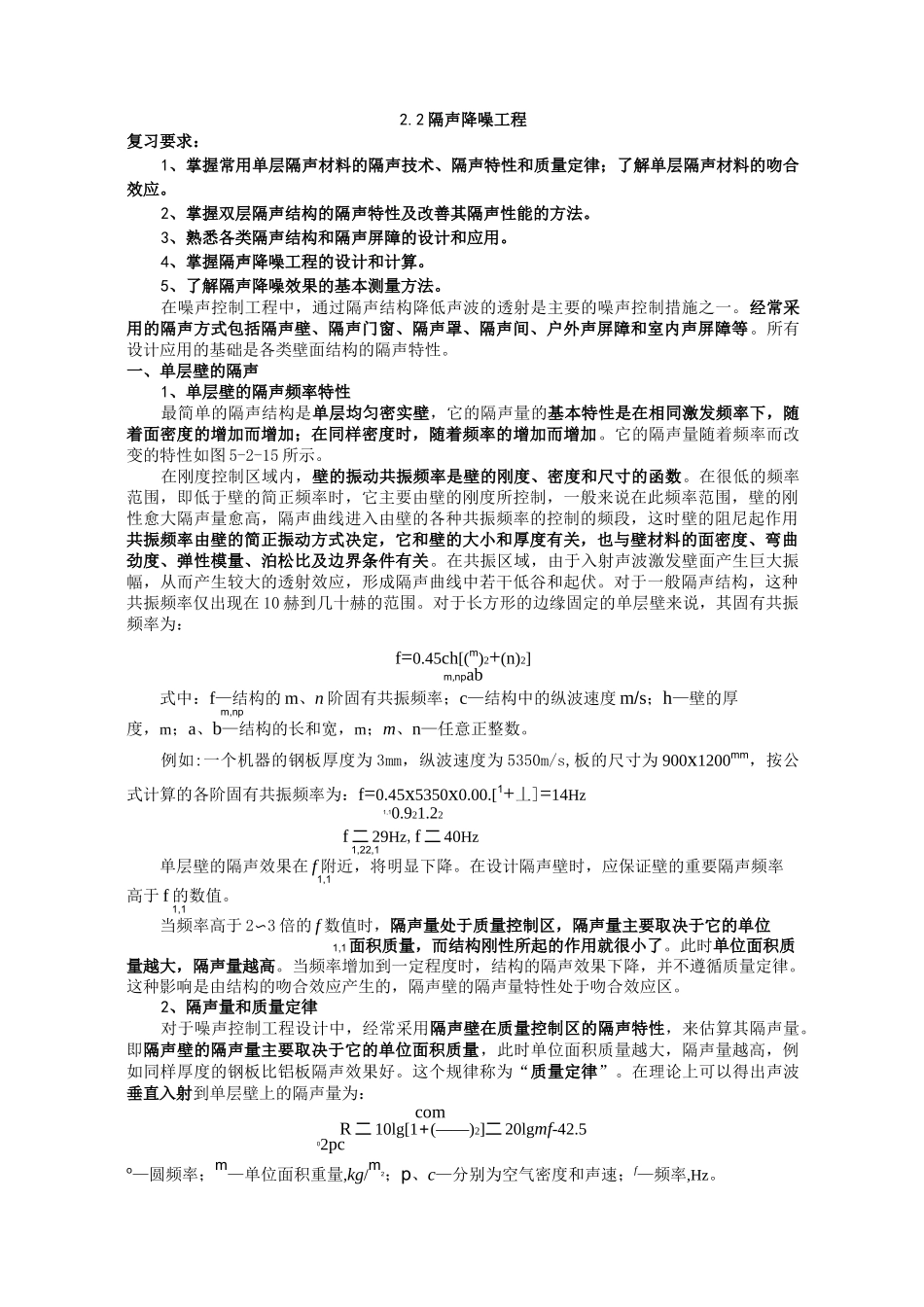

隔声降噪工程_第1页
1/7

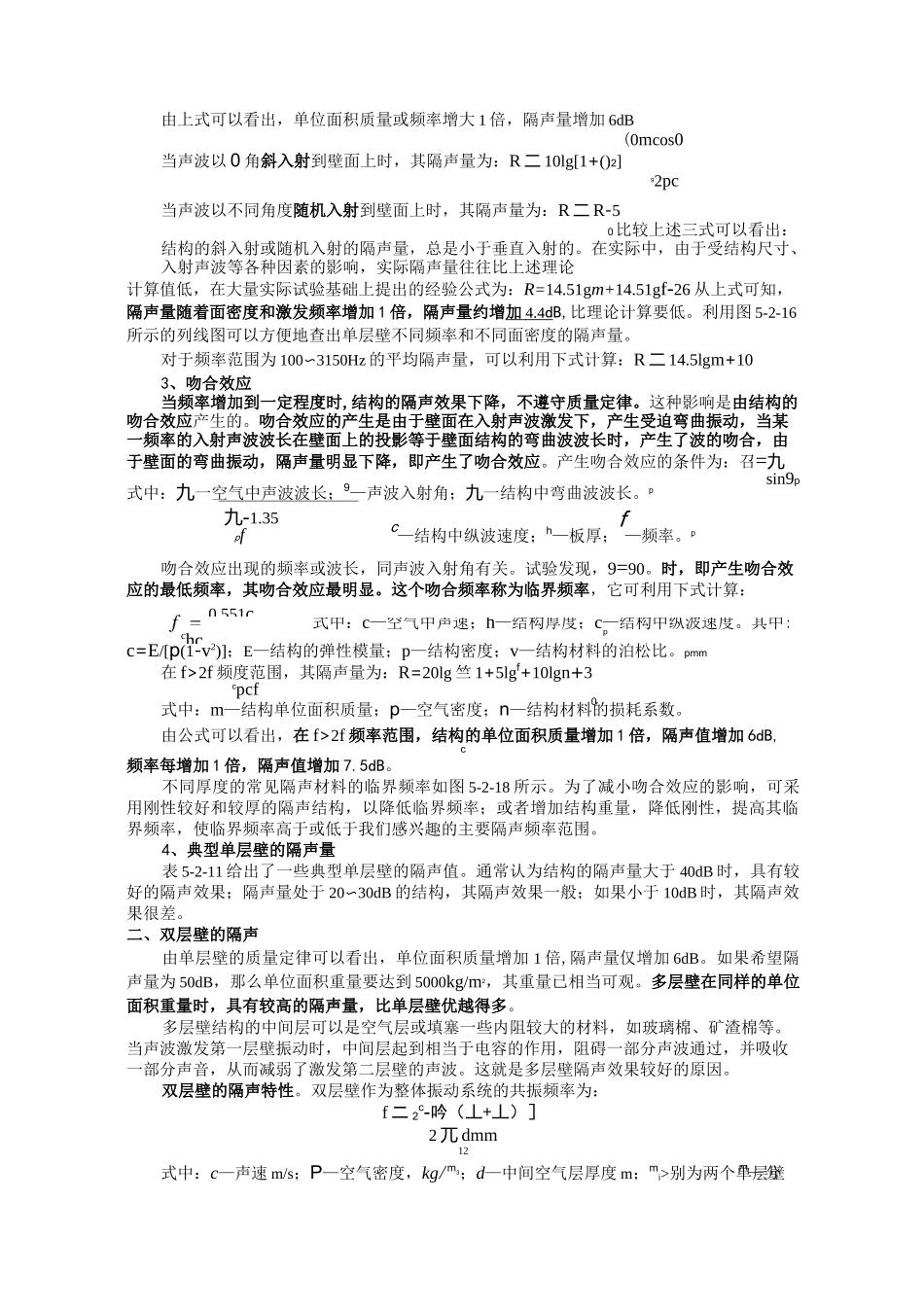

隔声降噪工程_第2页
2/7

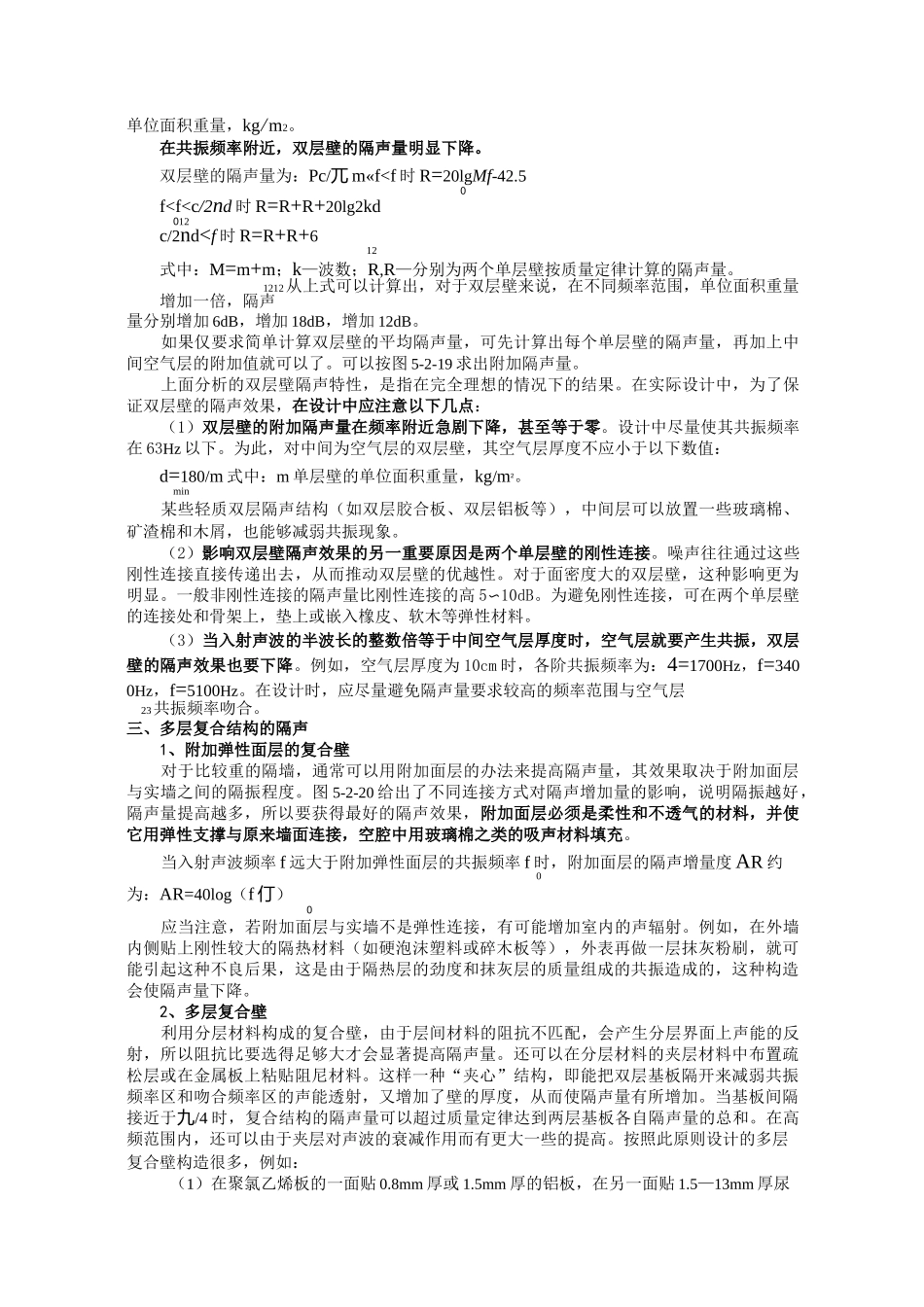

隔声降噪工程_第3页
3/7
2.2 隔声降噪工程复习要求:1、掌握常用单层隔声材料的隔声技术、隔声特性和质量定律;了解单层隔声材料的吻合效应。2、掌握双层隔声结构的隔声特性及改善其隔声性能的方法。3、熟悉各类隔声结构和隔声屏障的设计和应用。4、掌握隔声降噪工程的设计和计算。5、了解隔声降噪效果的基本测量方法。在噪声控制工程中,通过隔声结构降低声波的透射是主要的噪声控制措施之一。经常采用的隔声方式包括隔声壁、隔声门窗、隔声罩、隔声间、户外声屏障和室内声屏障等。所有设计应用的基础是各类壁面结构的隔声特性。一、单层壁的隔声1、单层壁的隔声频率特性最简单的隔声结构是单层均匀密实壁,它的隔声量的基本特性是在相同激发频率下,随着面密度的增加而增加;在同样密度时,随着频率的增加而增加。它的隔声量随着频率而改变的特性如图 5-2-15 所示。在刚度控制区域内,壁的振动共振频率是壁的刚度、密度和尺寸的函数。在很低的频率范围,即低于壁的简正频率时,它主要由壁的刚度所控制,一般来说在此频率范围,壁的刚性愈大隔声量愈高,隔声曲线进入由壁的各种共振频率的控制的频段,这时壁的阻尼起作用共振频率由壁的简正振动方式决定,它和壁的大小和厚度有关,也与壁材料的面密度、弯曲劲度、弹性模量、泊松比及边界条件有关。在共振区域,由于入射声波激发壁面产生巨大振幅,从而产生较大的透射效应,形成隔声曲线中若干低谷和起伏。对于一般隔声结构,这种共振频率仅出现在 10 赫到几十赫的范围。对于长方形的边缘固定的单层壁来说,其固有共振频率为:f=0.45ch[(m)2+(n)2]m,npab式中:f—结构的 m、n 阶固有共振频率;c—结构中的纵波速度 m/s;h—壁的厚m,np度,m;a、b—结构的长和宽,m;m、n—任意正整数。例如:一个机器的钢板厚度为 3mm,纵波速度为 5350m/s,板的尺寸为 900x1200mm,按公式计算的各阶固有共振频率为:f=0.45x5350x0.00.[1+丄]=14Hz1,10.921.22f 二 29Hz,f 二 40Hz1,22,1单层壁的隔声效果在 f 附近,将明显下降。在设计隔声壁时,应保证壁的重要隔声频率1,1高于 f 的数值。1,1当频率高于 2〜3 倍的 f 数值时,隔声量处于质量控制区,隔声量主要取决于它的单位1,1面积质量,而结构刚性所起的作用就很小了。此时单位面积质量越大,隔声量越高。当频率增加到一定程度时,结构的隔声效果下降,并不遵循质量定律。这种影响是由结构的吻合效应产生的,隔声壁的隔声量特性处于吻合效应区。2、隔声量和质量定律...
