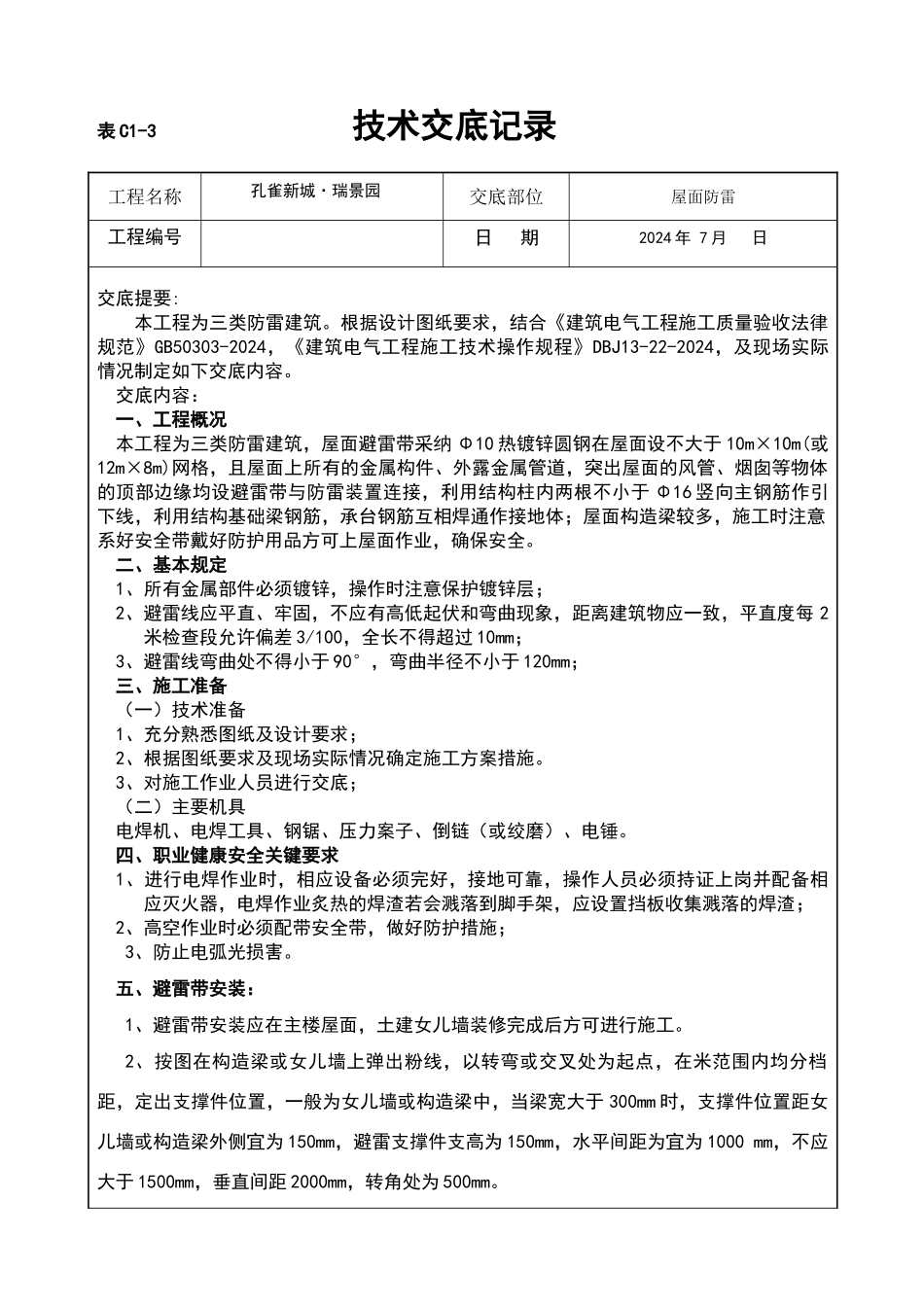

表 C1-3 技术交底记录工程名称孔雀新城·瑞景园交底部位屋面防雷工程编号日 期2024 年 7 月 日交底提要:本工程为三类防雷建筑
根据设计图纸要求，结合《建筑电气工程施工质量验收法律规范》GB50303-2024，《建筑电气工程施工技术操作规程》DBJ13-22-2024，及现场实际情况制定如下交底内容
交底内容：一、工程概况本工程为三类防雷建筑，屋面避雷带采纳 Φ10 热镀锌圆钢在屋面设不大于 10m×10m(或12m×8m)网格，且屋面上所有的金属构件、外露金属管道，突出屋面的风管、烟囱等物体的顶部边缘均设避雷带与防雷装置连接，利用结构柱内两根不小于 Φ16 竖向主钢筋作引下线，利用结构基础梁钢筋，承台钢筋互相焊通作接地体；屋面构造梁较多，施工时注意系好安全带戴好防护用品方可上屋面作业，确保安全
二、基本规定1、所有金属部件必须镀锌，操作时注意保护镀锌层；2、避雷线应平直、牢固，不应有高低起伏和弯曲现象，距离建筑物应一致，平直度每 2米检查段允许偏差 3/100，全长不得超过 10mm；3、避雷线弯曲处不得小于 90°，弯曲半径不小于 120mm；三、施工准备（一）技术准备1、充分熟悉图纸及设计要求；2、根据图纸要求及现场实际情况确定施工方案措施
3、对施工作业人员进行交底；（二）主要机具电焊机、电焊工具、钢锯、压力案子、倒链（或绞磨）、电锤
四、职业健康安全关键要求1、进行电焊作业时，相应设备必须完好，接地可靠，操作人员必须持证上岗并配备相应灭火器，电焊作业炙热的焊渣若会溅落到脚手架，应设置挡板收集溅落的焊渣；2、高空作业时必须配带安全带，做好防护措施；3、防止电弧光损害
五、避雷带安装：1、避雷带安装应在主楼屋面，土建女儿墙装修完成后方可进行施工
2、按图在构造梁或女儿墙上弹出粉线，以转弯或交叉处为起点，在米范围内均分档距，定出支撑件位置，一般为女儿墙或构造梁
