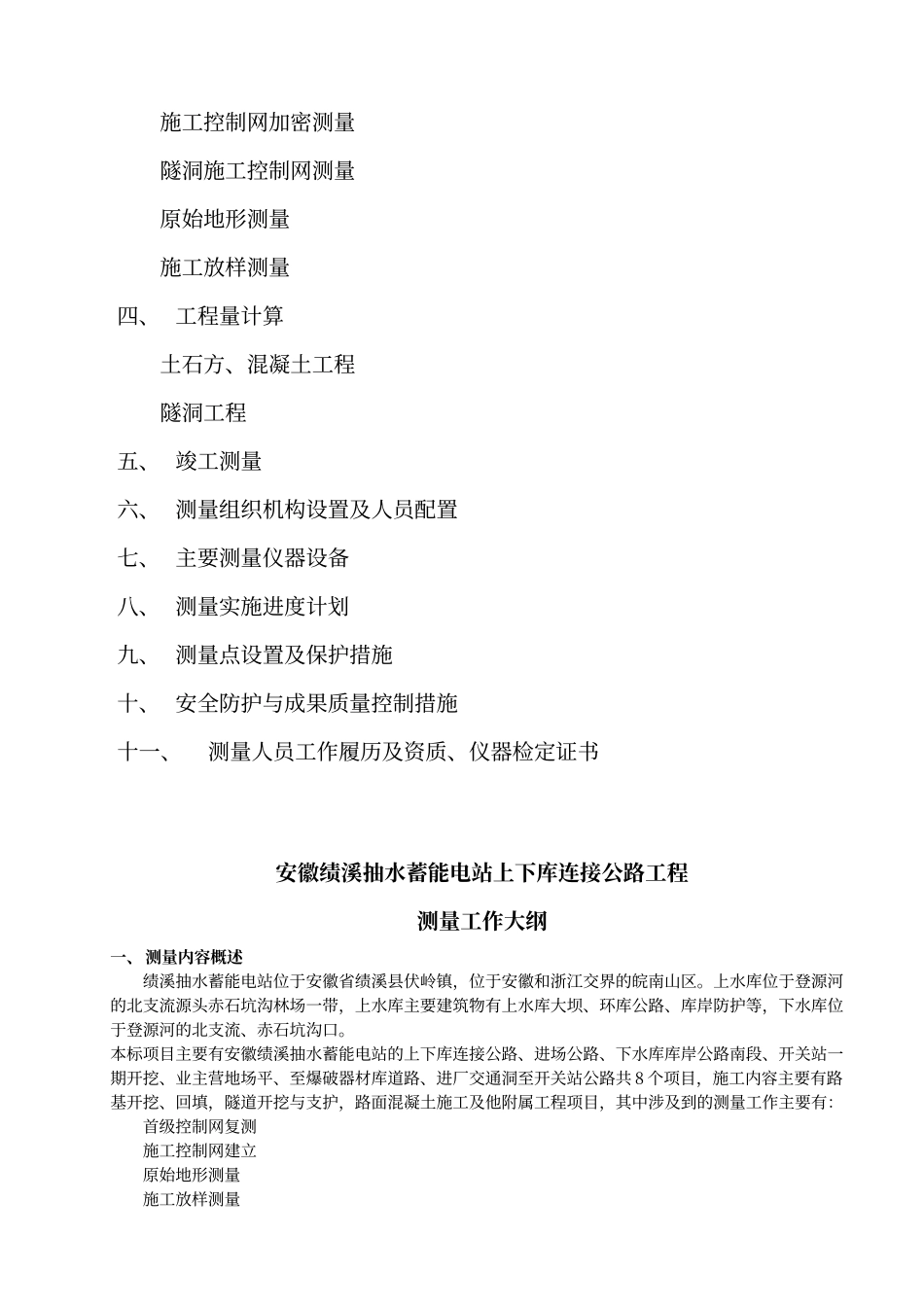

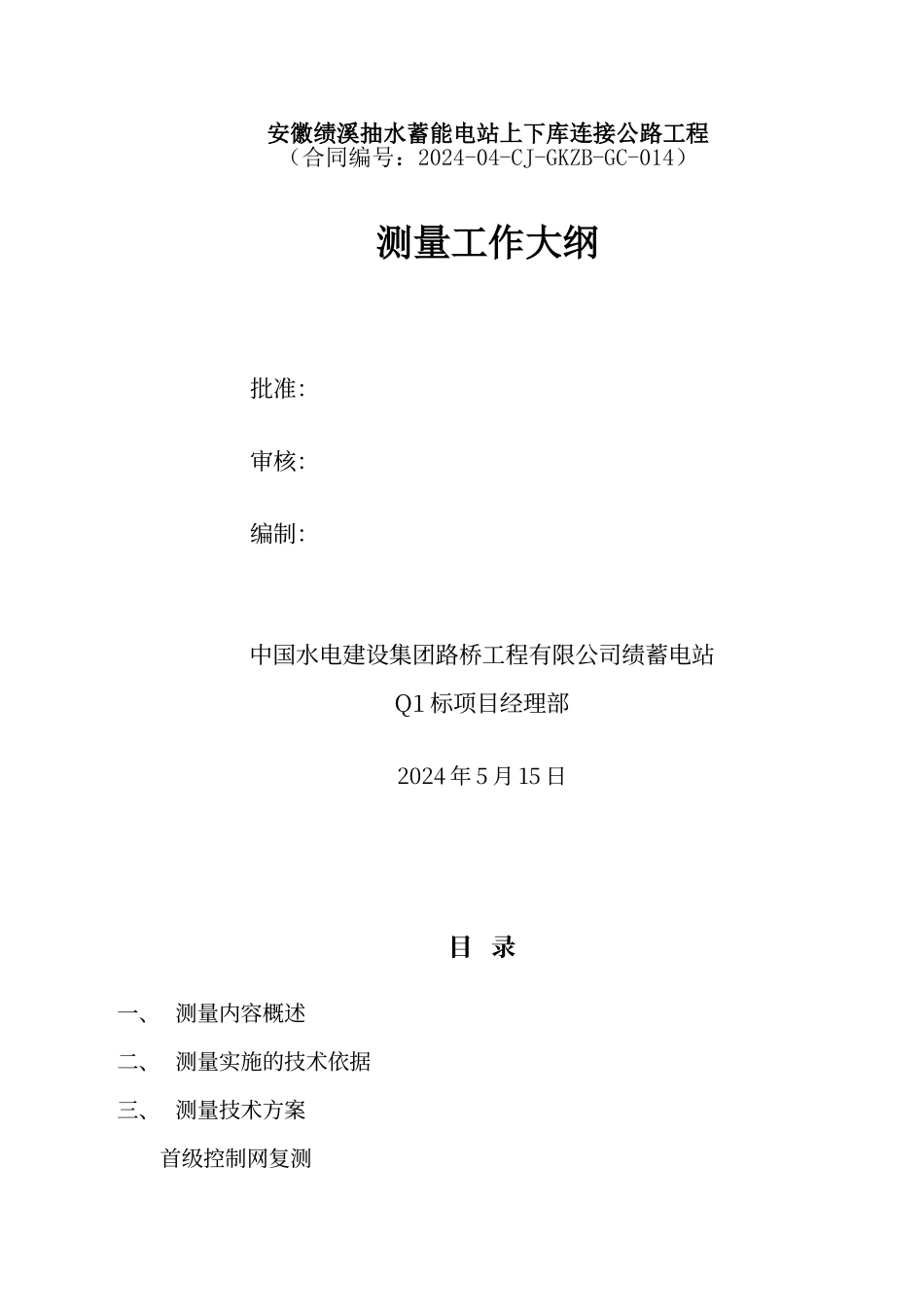

安徽绩溪抽水蓄能电站上下库连接公路工程（合同编号：2024-04-CJ-GKZB-GC-014）测量工作大纲批准：审核：编制：中国水电建设集团路桥工程有限公司绩蓄电站Q1 标项目经理部2024 年 5 月 15 日目 录一、 测量内容概述二、 测量实施的技术依据三、 测量技术方案 首级控制网复测 施工控制网加密测量 隧洞施工控制网测量 原始地形测量 施工放样测量 四、 工程量计算 土石方、混凝土工程 隧洞工程 五、 竣工测量 六、 测量组织机构设置及人员配置 七、 主要测量仪器设备 八、 测量实施进度计划 九、 测量点设置及保护措施 十、 安全防护与成果质量控制措施 十一、测量人员工作履历及资质、仪器检定证书 安徽绩溪抽水蓄能电站上下库连接公路工程测量工作大纲一、测量内容概述绩溪抽水蓄能电站位于安徽省绩溪县伏岭镇，位于安徽和浙江交界的皖南山区。上水库位于登源河的北支流源头赤石坑沟林场一带，上水库主要建筑物有上水库大坝、环库公路、库岸防护等，下水库位于登源河的北支流、赤石坑沟口。本标项目主要有安徽绩溪抽水蓄能电站的上下库连接公路、进场公路、下水库库岸公路南段、开关站一期开挖、业主营地场平、至爆破器材库道路、进厂交通洞至开关站公路共 8 个项目，施工内容主要有路基开挖、回填，隧道开挖与支护，路面混凝土施工及他附属工程项目，其中涉及到的测量工作主要有：首级控制网复测施工控制网建立原始地形测量施工放样测量计量测量和工程量计算竣工测量二、测量实施的技术依据（1）《水电水利工程施工测量法律规范》（DL/T5173-2024）（2）《国家三、四等水准测量法律规范》(GB/T12898-2024)（3）有关招、投标文件，设计图纸等。三、测量技术方案首级控制网复测首级控制网复测是在设计院提供的II等控制网点的基础上对点位间平面控制网采纳测角测边比较进行，水准点采纳三角高程进行复测。施测方法：对平面控制网采纳测角测边比较进行，水平角观测采纳全圆方向观测法，根据三等技术要求进行观测，每个方向观测 9 测回，根据法律规范要求配置度盘；高程测量采纳光电测距三角高程，每个观测方向天顶距用中丝法观测 4 测回，斜距观测时照准前视（或后视），测斜距 4 次，并读取气象数据，记录斜距、温度和气压值，温度气压直接在测站上输入全站仪里改正。具体 23 个控制点分四站进行施测（设站点分别是Ⅱ 02、Ⅱ 08、Ⅱ 13、Ⅱ 21）。具体观测顺序如下：第一站：在Ⅱ 21 设站，后视Ⅱ ...
