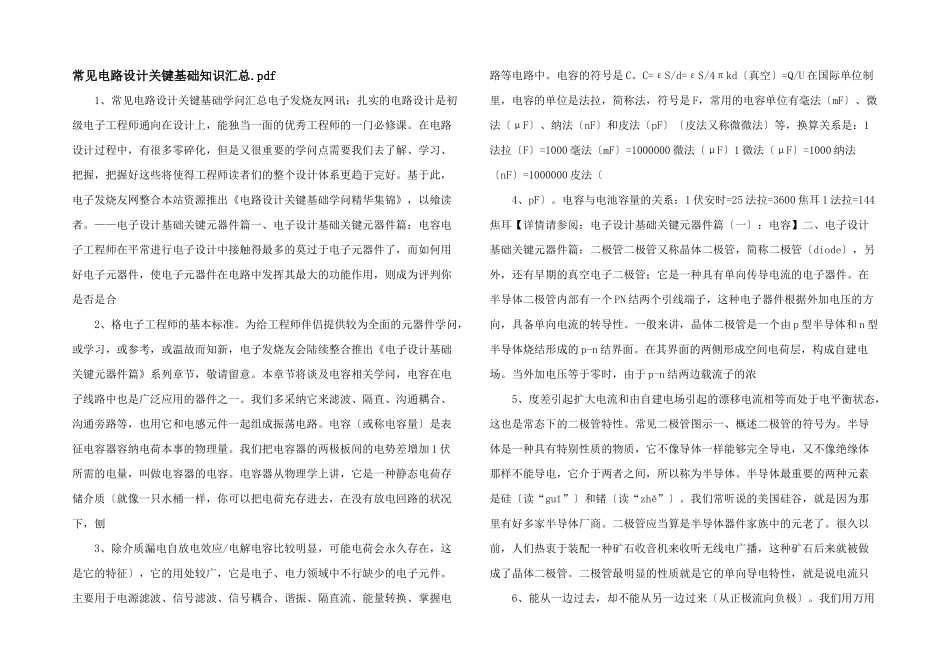

常见电路设计关键基础知识汇总.pdf 1、常见电路设计关键基础学问汇总电子发烧友网讯：扎实的电路设计是初级电子工程师通向在设计上，能独当一面的优秀工程师的一门必修课。在电路设计过程中，有很多零碎化，但是又很重要的学问点需要我们去了解、学习、把握，把握好这些将使得工程师读者们的整个设计体系更趋于完好。基于此，电子发烧友网整合本站资源推出《电路设计关键基础学问精华集锦》，以飨读者。——电子设计基础关键元器件篇一、电子设计基础关键元器件篇：电容电子工程师在平常进行电子设计中接触得最多的莫过于电子元器件了，而如何用好电子元器件，使电子元器件在电路中发挥其最大的功能作用，则成为评判你是否是合 2、格电子工程师的基本标准。为给工程师伴侣提供较为全面的元器件学问，或学习，或参考，或温故而知新，电子发烧友会陆续整合推出《电子设计基础关键元器件篇》系列章节，敬请留意。本章节将谈及电容相关学问，电容在电子线路中也是广泛应用的器件之一。我们多采纳它来滤波、隔直、沟通耦合、沟通旁路等，也用它和电感元件一起组成振荡电路。电容〔或称电容量〕是表征电容器容纳电荷本事的物理量。我们把电容器的两极板间的电势差增加 1 伏所需的电量，叫做电容器的电容。电容器从物理学上讲，它是一种静态电荷存储介质〔就像一只水桶一样，你可以把电荷充存进去，在没有放电回路的状况下，刨 3、除介质漏电自放电效应/电解电容比较明显，可能电荷会永久存在，这是它的特征〕，它的用处较广，它是电子、电力领域中不行缺少的电子元件。主要用于电源滤波、信号滤波、信号耦合、谐振、隔直流、能量转换、掌握电路等电路中。电容的符号是 C。C=εS/d=εS/4πkd〔真空〕=Q/U 在国际单位制里，电容的单位是法拉，简称法，符号是 F，常用的电容单位有毫法〔mF〕、微法〔μF〕、纳法〔nF〕和皮法〔pF〕〔皮法又称微微法〕等，换算关系是：1法拉〔F〕=1000 毫法〔mF〕=1000000 微法〔μF〕1 微法〔μF〕=1000 纳法〔nF〕=1000000 皮法〔 4、pF〕。电容与电池容量的关系：1 伏安时=25 法拉=3600 焦耳 1 法拉=144焦耳【详情请参阅：电子设计基础关键元器件篇〔一〕：电容】二、电子设计基础关键元器件篇：二极管二极管又称晶体二极管，简称二极管〔diode〕，另外，还有早期的真空电子二极管；它是一种具有单向传导电流的电子器件。在半导体二极管内部有一个 PN 结两个引线端子，这种电子器件根据外加电压的方...
