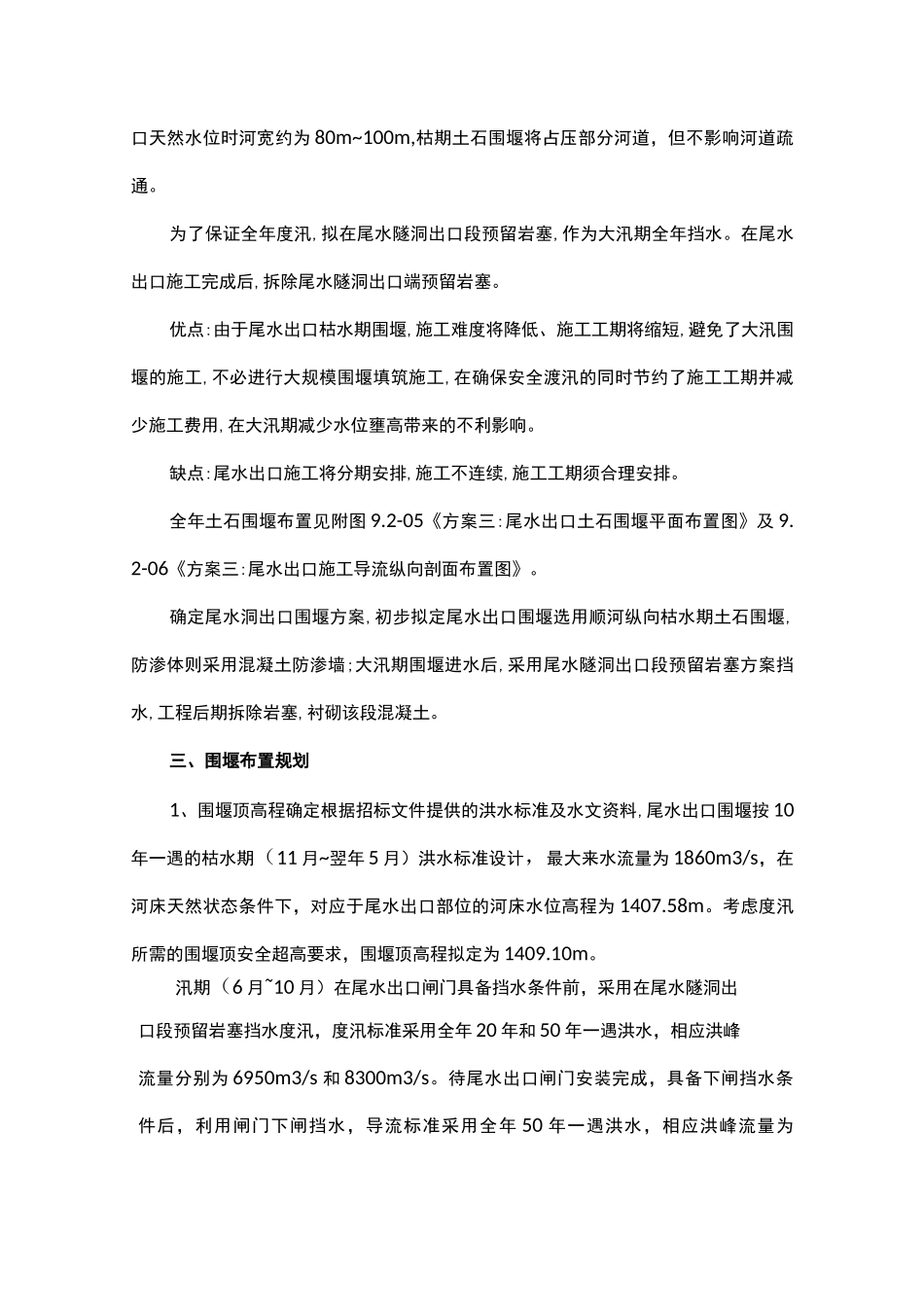

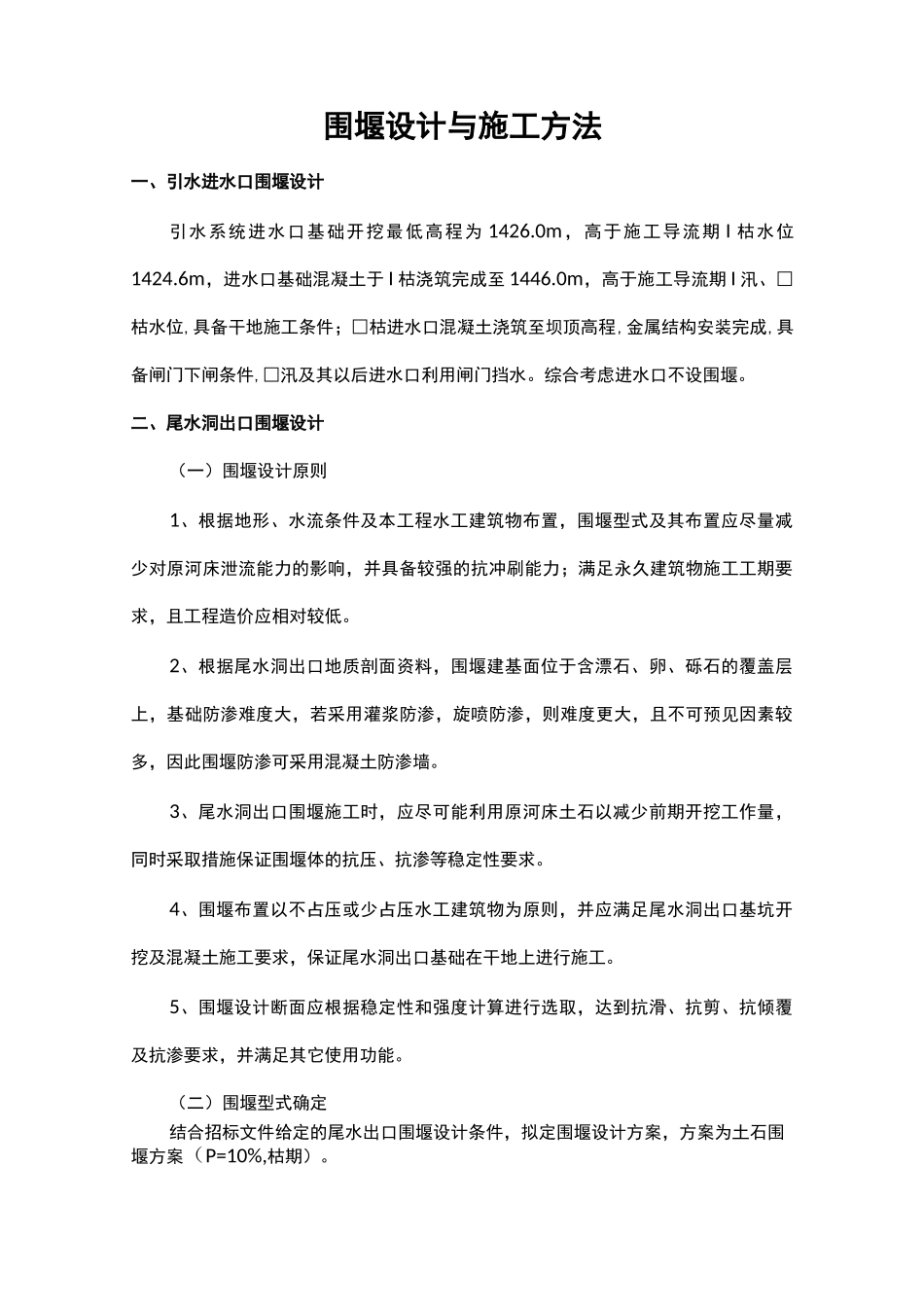

围堰设计与施工方法一、引水进水口围堰设计引水系统进水口基础开挖最低高程为 1426.0m，高于施工导流期 I 枯水位1424.6m，进水口基础混凝土于 I 枯浇筑完成至 1446.0m，高于施工导流期 I 汛、□枯水位,具备干地施工条件；□枯进水口混凝土浇筑至坝顶高程,金属结构安装完成,具备闸门下闸条件,□汛及其以后进水口利用闸门挡水。综合考虑进水口不设围堰。二、尾水洞出口围堰设计（一）围堰设计原则1、根据地形、水流条件及本工程水工建筑物布置，围堰型式及其布置应尽量减少对原河床泄流能力的影响，并具备较强的抗冲刷能力；满足永久建筑物施工工期要求，且工程造价应相对较低。2、根据尾水洞出口地质剖面资料，围堰建基面位于含漂石、卵、砾石的覆盖层上，基础防渗难度大，若采用灌浆防渗，旋喷防渗，则难度更大，且不可预见因素较多，因此围堰防渗可采用混凝土防渗墙。3、尾水洞出口围堰施工时，应尽可能利用原河床土石以减少前期开挖工作量，同时采取措施保证围堰体的抗压、抗渗等稳定性要求。4、围堰布置以不占压或少占压水工建筑物为原则，并应满足尾水洞出口基坑开挖及混凝土施工要求，保证尾水洞出口基础在干地上进行施工。5、围堰设计断面应根据稳定性和强度计算进行选取，达到抗滑、抗剪、抗倾覆及抗渗要求，并满足其它使用功能。（二）围堰型式确定结合招标文件给定的尾水出口围堰设计条件，拟定围堰设计方案，方案为土石围堰方案（P=10%,枯期）。1、优点（1）土石围堰所需的填筑料可利用边坡开挖土石渣料，取料相对简单，运距较近，料源丰富。（2）土石围堰结构简单、施工方便、填筑工期短、施工难度小、易于拆除。（3）土石围堰工程造价相对较低，投资较小。（4）土石围堰堰顶相对较宽，可满足车辆通行要求，堰顶可作为临时施工道路。2、缺点（1）因土石围堰断面较大，一般用于横向围堰。尾水洞出口施工所需围堰基本与水流方向平行，围堰挡水时，水流对围堰的冲刷相对严重，不利于围堰的稳定。（2）为使围堰起到挡水的作用，需在围堰内部设置防渗体。土石围堰防渗体多采用粘土心墙，在施工区域内，粘土取料较难。（3）因围堰断面较大，占压原河床较多，汛期水位壅高，对尾水出口施工造成的危害较大。3、尾水洞出口围堰形式确定尾水出口采用枯期土石围堰 P=10%，围堰的挡水标准采用枯期 P=10%洪水频率设计，设计流量为 1860m3/s，对应的河道天然水位为 1407.5m，考虑到大汛土石围堰形成后，河道水位将产生一定的壅高，最终确...
