平衡梁计算及校核

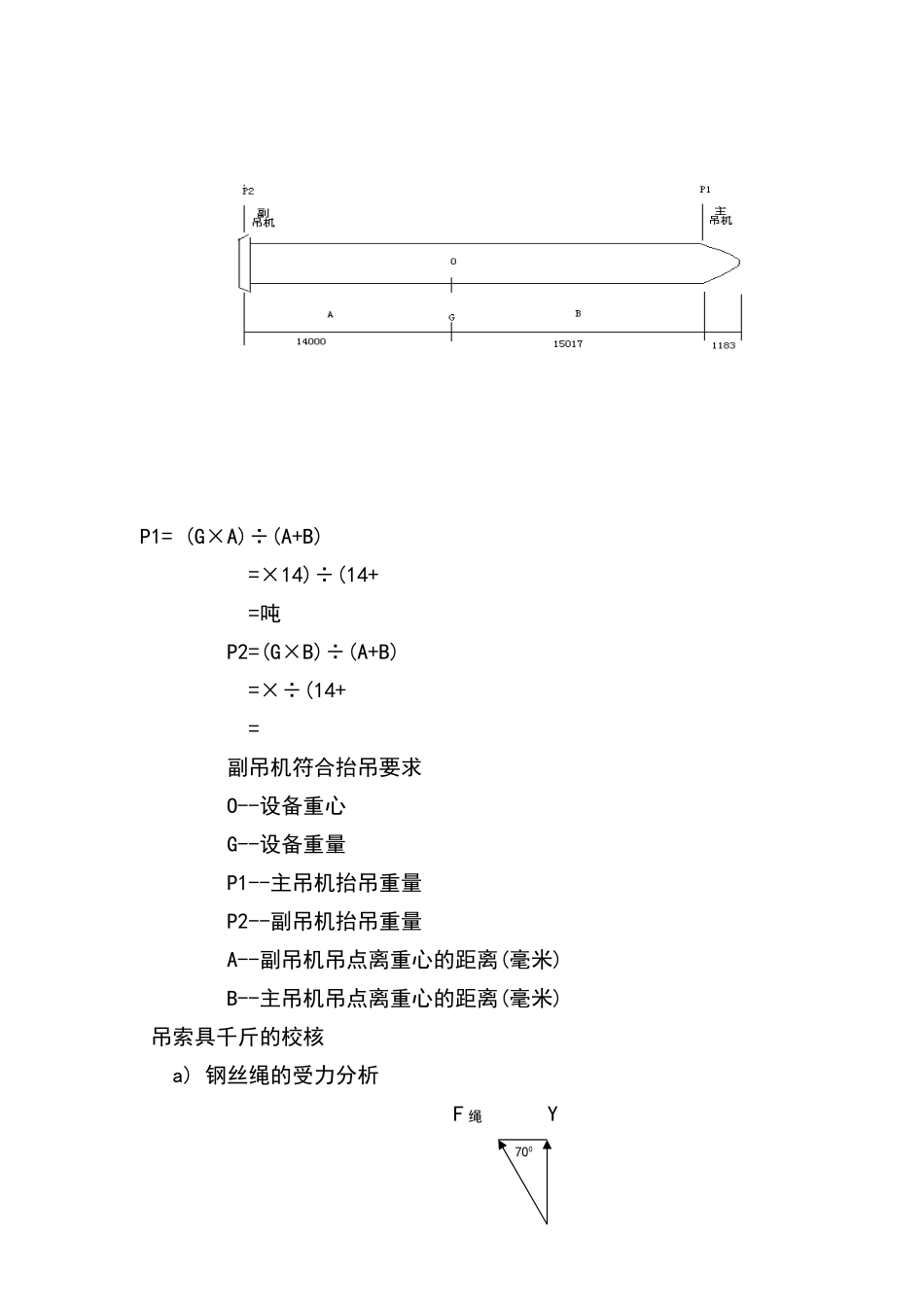

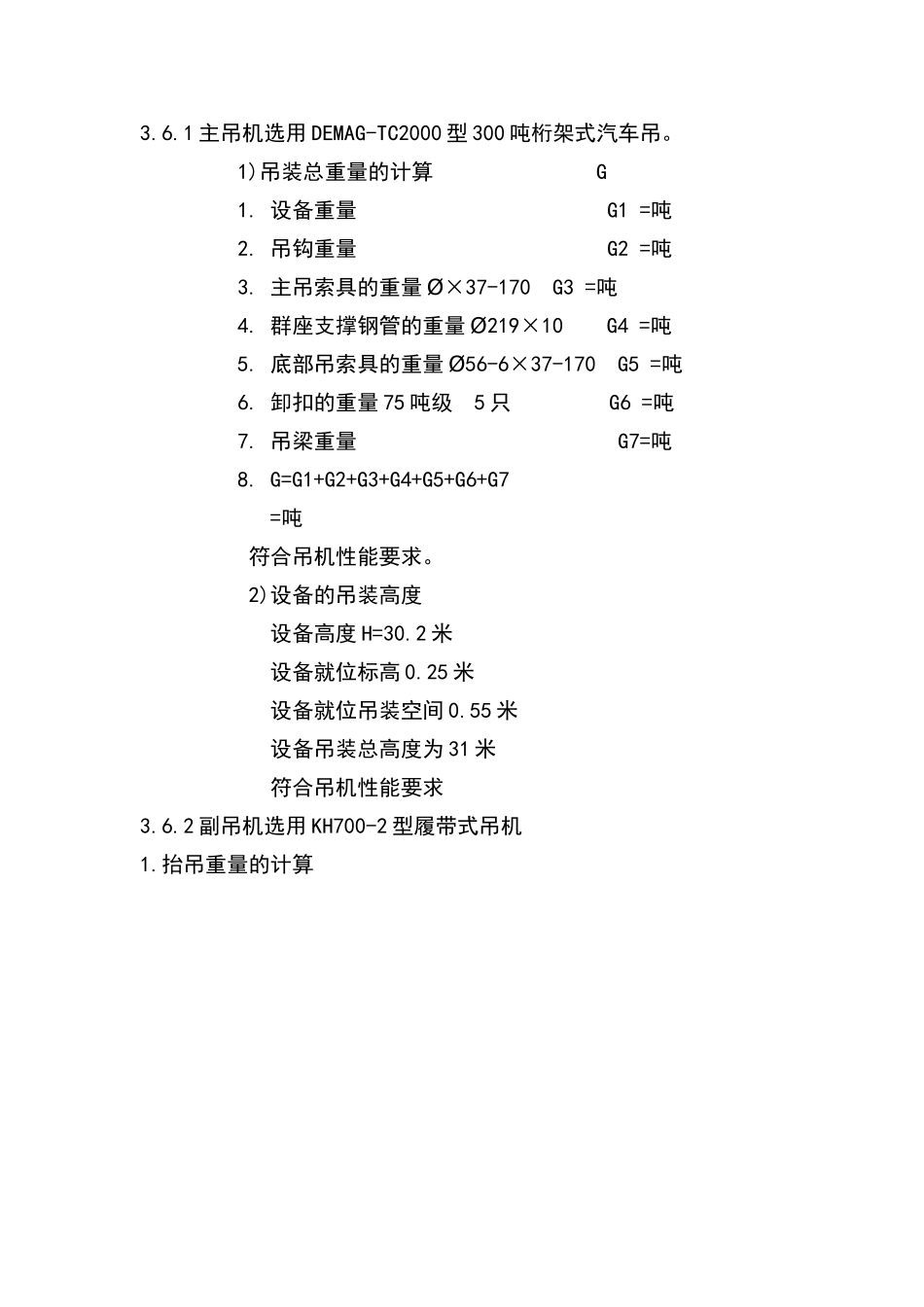

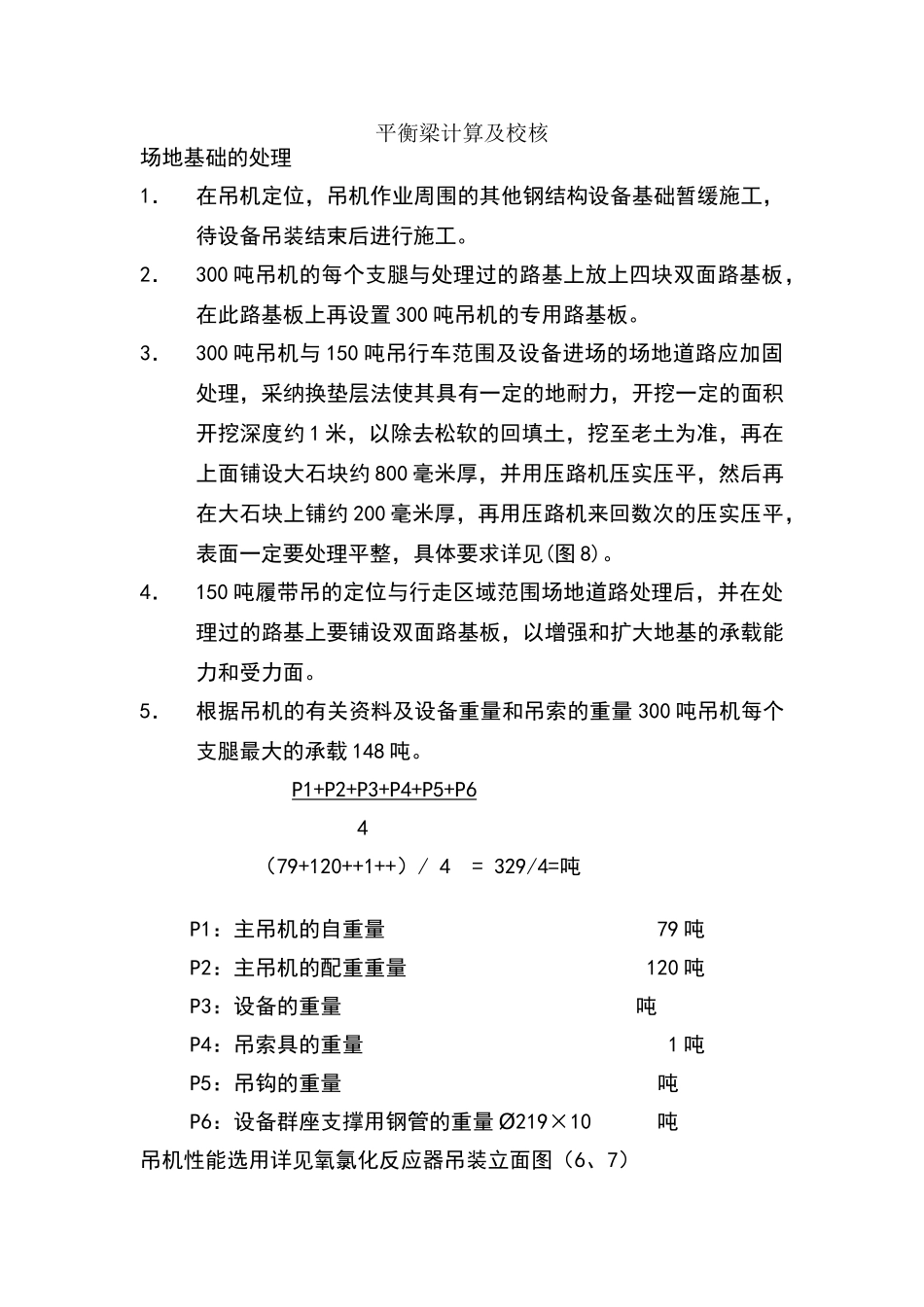

平衡梁计算及校核场地基础的处理1．在吊机定位，吊机作业周围的其他钢结构设备基础暂缓施工，待设备吊装结束后进行施工。2．300 吨吊机的每个支腿与处理过的路基上放上四块双面路基板，在此路基板上再设置 300 吨吊机的专用路基板。3．300 吨吊机与 150 吨吊行车范围及设备进场的场地道路应加固处理，采纳换垫层法使其具有一定的地耐力，开挖一定的面积开挖深度约 1 米，以除去松软的回填土，挖至老土为准，再在上面铺设大石块约 800 毫米厚，并用压路机压实压平，然后再在大石块上铺约 200 毫米厚，再用压路机来回数次的压实压平，表面一定要处理平整，具体要求详见(图 8)。4．150 吨履带吊的定位与行走区域范围场地道路处理后，并在处理过的路基上要铺设双面路基板，以增强和扩大地基的承载能力和受力面。5．根据吊机的有关资料及设备重量和吊索的重量 300 吨吊机每个支腿最大的承载 148 吨。P1+P2+P3+P4+P5+P6 4（79+120++1++）/ 4 = 329/4=吨 P1：主吊机的自重量 79 吨P2：主吊机的配重重量 120 吨P3：设备的重量 吨P4：吊索具的重量 1 吨P5：吊钩的重量 吨P6：设备群座支撑用钢管的重量219×Ø10 吨吊机性能选用详见氧氯化反应器吊装立面图（6、7）3.6.1 主吊机选用 DEMAG-TC2000 型 300 吨桁架式汽车吊。1)吊装总重量的计算 G1. 设备重量 G1 =吨2. 吊钩重量 G2 =吨3. 主吊索具的重量 Ø×37-170 G3 =吨4. 群座支撑钢管的重量 Ø219×10 G4 =吨 5. 底部吊索具的重量 Ø56-6×37-170 G5 =吨 6. 卸扣的重量 75 吨级 5 只 G6 =吨7. 吊梁重量 G7=吨8. G=G1+G2+G3+G4+G5+G6+G7 =吨符合吊机性能要求。2)设备的吊装高度设备高度 H=30.2 米设备就位标高 0.25 米设备就位吊装空间 0.55 米设备吊装总高度为 31 米符合吊机性能要求3.6.2 副吊机选用 KH700-2 型履带式吊机1.抬吊重量的计算 P1= (G×A)÷(A+B) =×14)÷(14+ =吨P2=(G×B)÷(A+B) =×÷(14+ =副吊机符合抬吊要求O--设备重心G--设备重量P1--主吊机抬吊重量P2--副吊机抬吊重量A--副吊机吊点离重心的距离(毫米)B--主吊机吊点离重心的距离(毫米) 吊索具千斤的校核a) 钢丝绳的受力分析 F 绳Y 700 XY = K×G 设备 /2 = × / 2 = 吨（K 为动载系数）F 绳 Sin750 = YF 绳 / Sin750 = 吨X = F 绳 Cos750 = 吨b) 主吊机吊索具校核根据 GB-1102-72 普通结构钢丝绳表，选用...
