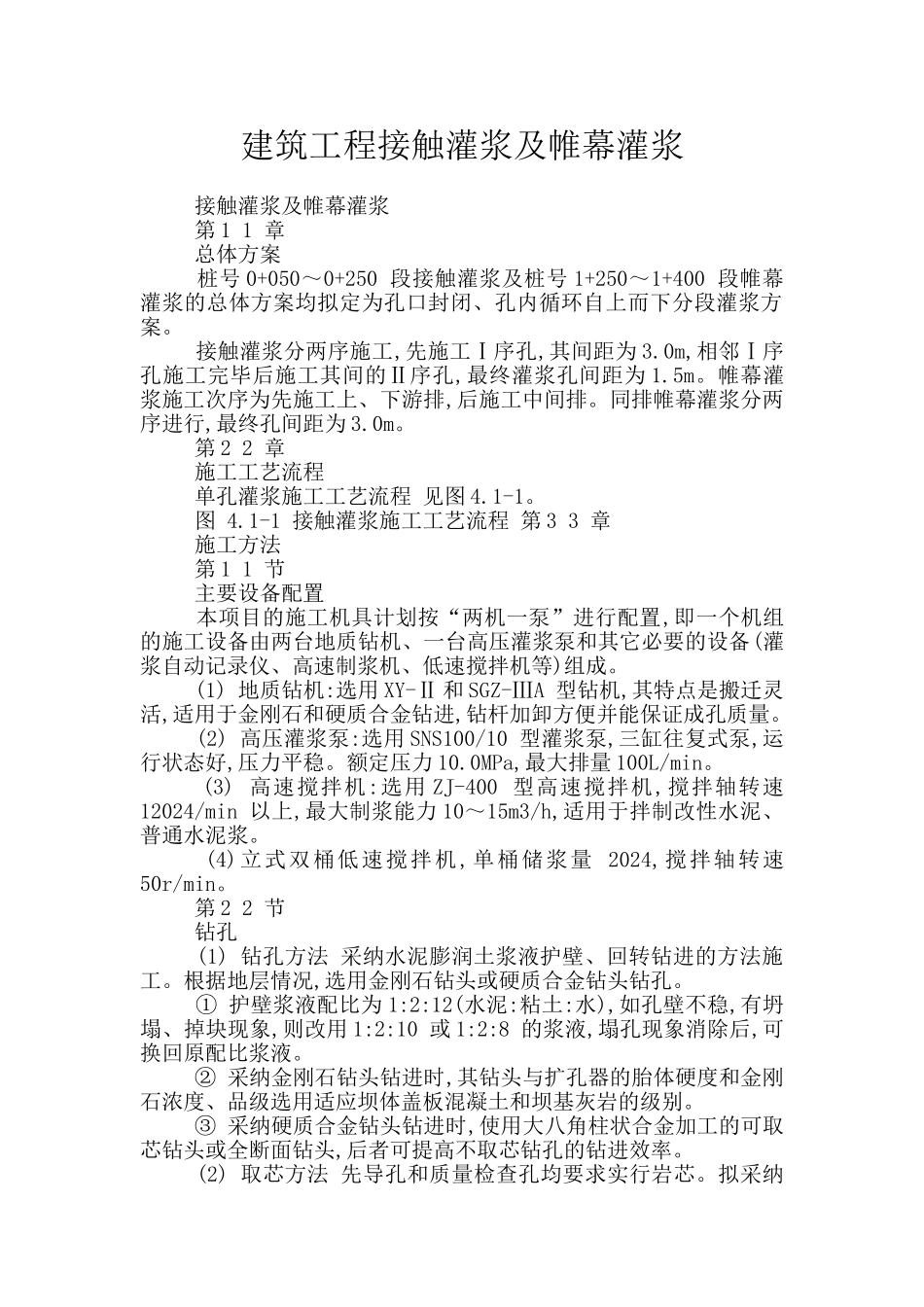

建筑工程接触灌浆及帷幕灌浆 接触灌浆及帷幕灌浆 第 1 1 章 总体方案 桩号 0+050～0+250 段接触灌浆及桩号 1+250～1+400 段帷幕灌浆的总体方案均拟定为孔口封闭、孔内循环自上而下分段灌浆方案。 接触灌浆分两序施工,先施工Ⅰ序孔,其间距为 3.0m,相邻Ⅰ序孔施工完毕后施工其间的Ⅱ序孔,最终灌浆孔间距为 1.5m。帷幕灌浆施工次序为先施工上、下游排,后施工中间排。同排帷幕灌浆分两序进行,最终孔间距为 3.0m。 第 2 2 章 施工工艺流程 单孔灌浆施工工艺流程 见图 4.1-1。 图 4.1-1 接触灌浆施工工艺流程 第 3 3 章 施工方法 第 1 1 节 主要设备配置 本项目的施工机具计划按“两机一泵”进行配置,即一个机组的施工设备由两台地质钻机、一台高压灌浆泵和其它必要的设备(灌浆自动记录仪、高速制浆机、低速搅拌机等)组成。 (1) 地质钻机:选用 XY-Ⅱ 和 SGZ-ⅢA 型钻机,其特点是搬迁灵活,适用于金刚石和硬质合金钻进,钻杆加卸方便并能保证成孔质量。 (2) 高压灌浆泵:选用 SNS100/10 型灌浆泵,三缸往复式泵,运行状态好,压力平稳。额定压力 10.0MPa,最大排量 100L/min。 (3) 高速搅拌机:选用 ZJ-400 型高速搅拌机,搅拌轴转速12024/min 以上,最大制浆能力 10～15m3/h,适用于拌制改性水泥、普通水泥浆。 (4)立式双桶低速搅拌机,单桶储浆量 2024,搅拌轴转速 50r/min。 第 2 2 节 钻孔 (1) 钻孔方法 采纳水泥膨润土浆液护壁、回转钻进的方法施工。根据地层情况,选用金刚石钻头或硬质合金钻头钻孔。 ① 护壁浆液配比为 1:2:12(水泥:粘土:水),如孔壁不稳,有坍塌、掉块现象,则改用 1:2:10 或 1:2:8 的浆液,塌孔现象消除后,可换回原配比浆液。 ② 采纳金刚石钻头钻进时,其钻头与扩孔器的胎体硬度和金刚石浓度、品级选用适应坝体盖板混凝土和坝基灰岩的级别。 ③ 采纳硬质合金钻头钻进时,使用大八角柱状合金加工的可取芯钻头或全断面钻头,后者可提高不取芯钻孔的钻进效率。 (2) 取芯方法 先导孔和质量检查孔均要求实行岩芯。拟采纳单动双管钻具实行岩芯。 (3) 钻孔直径和深度 灌浆孔的开孔直径为 Φ110mm,钻进至非灌段底板以上 2.0m,然后换 Φ91mm 钻头钻进至灌浆段顶板,镶铸Φ89 孔口管后孔径改为 Φ75mm。所用孔径的大小,除应能满足设计要求,还应为处理钻孔事故保留一级孔径。钻孔终孔深度以达到施工详图中要求的深度为准。分段钻孔的长度按表 4.1-1 及表 4.1-2 执...
