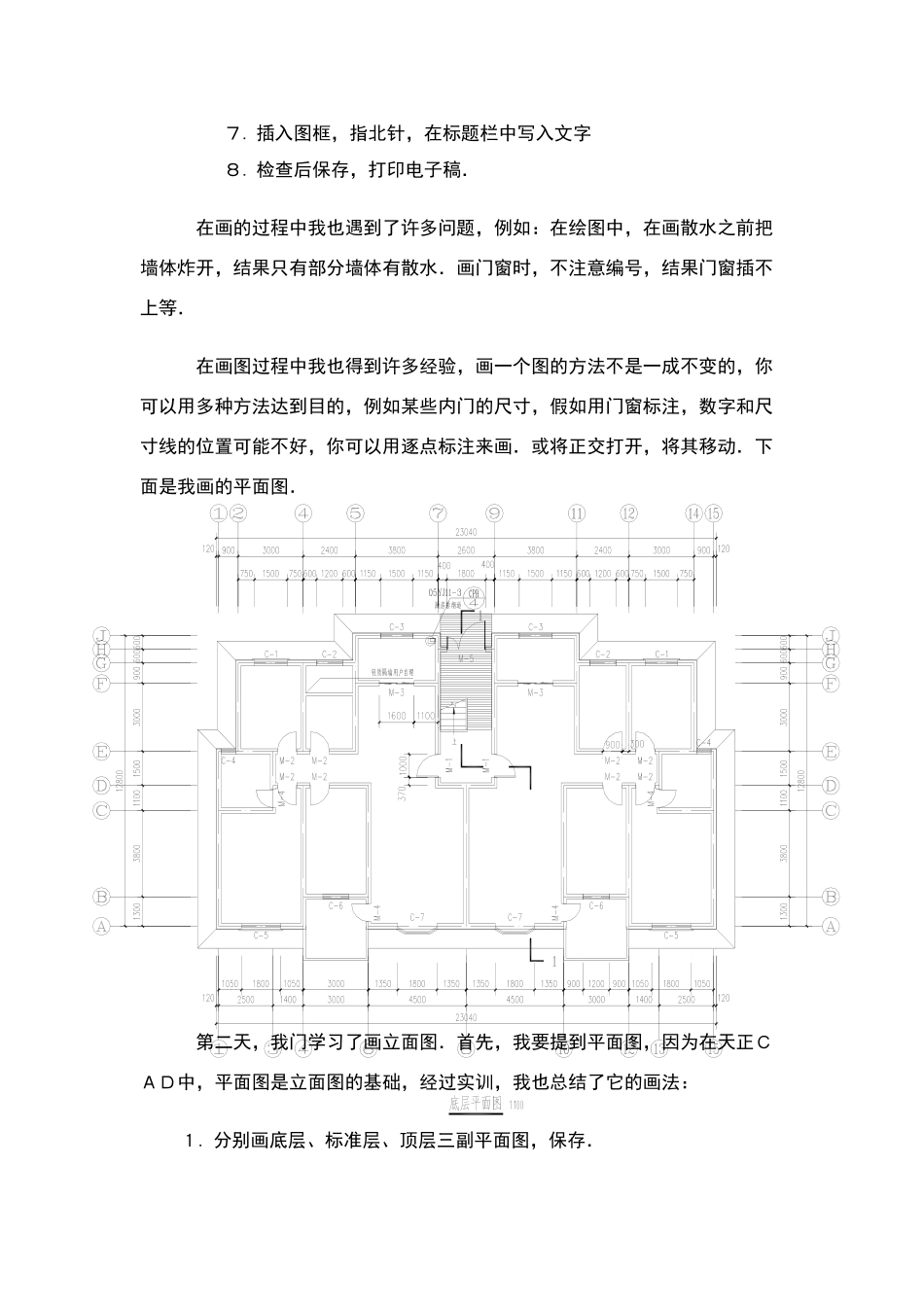

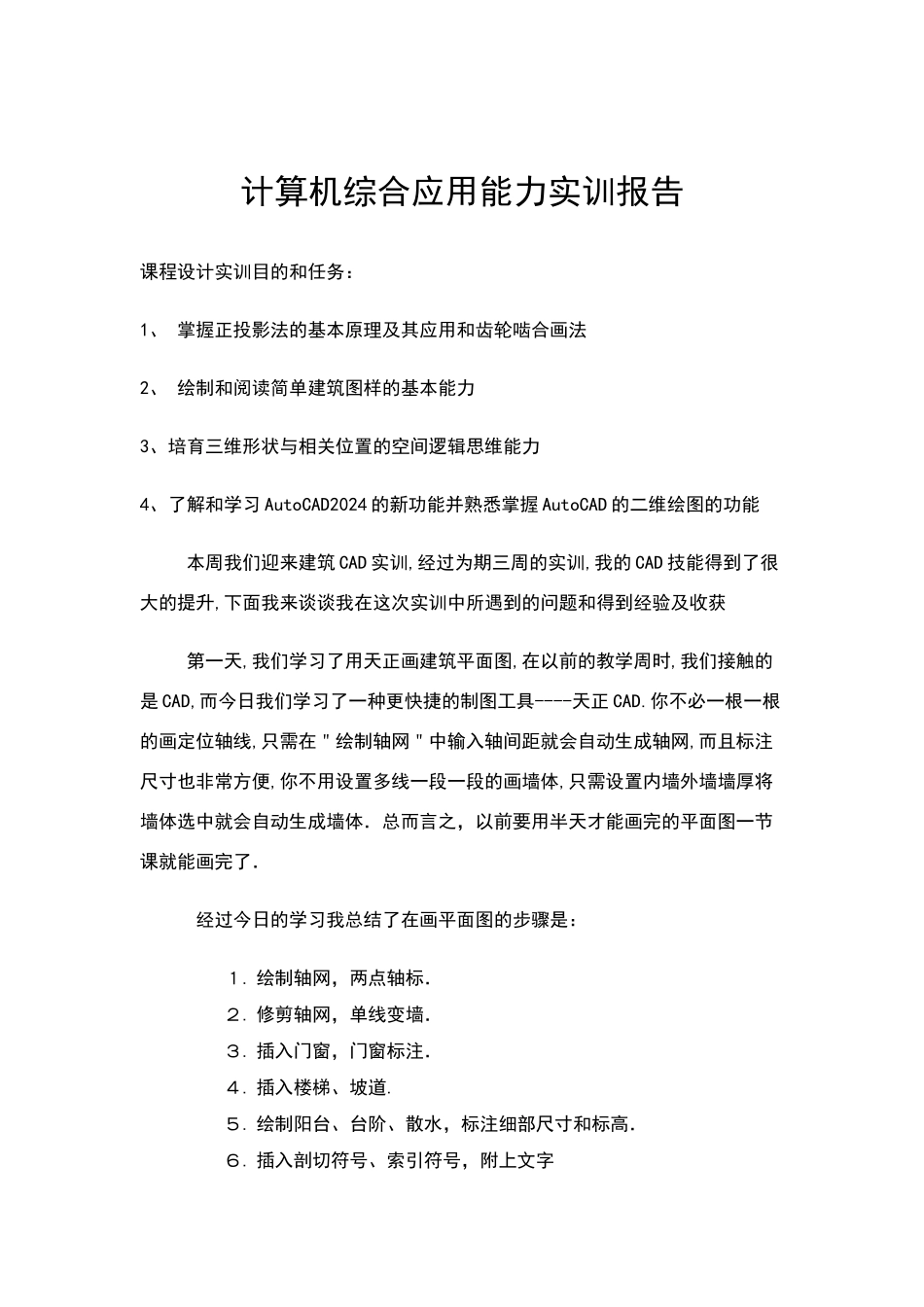

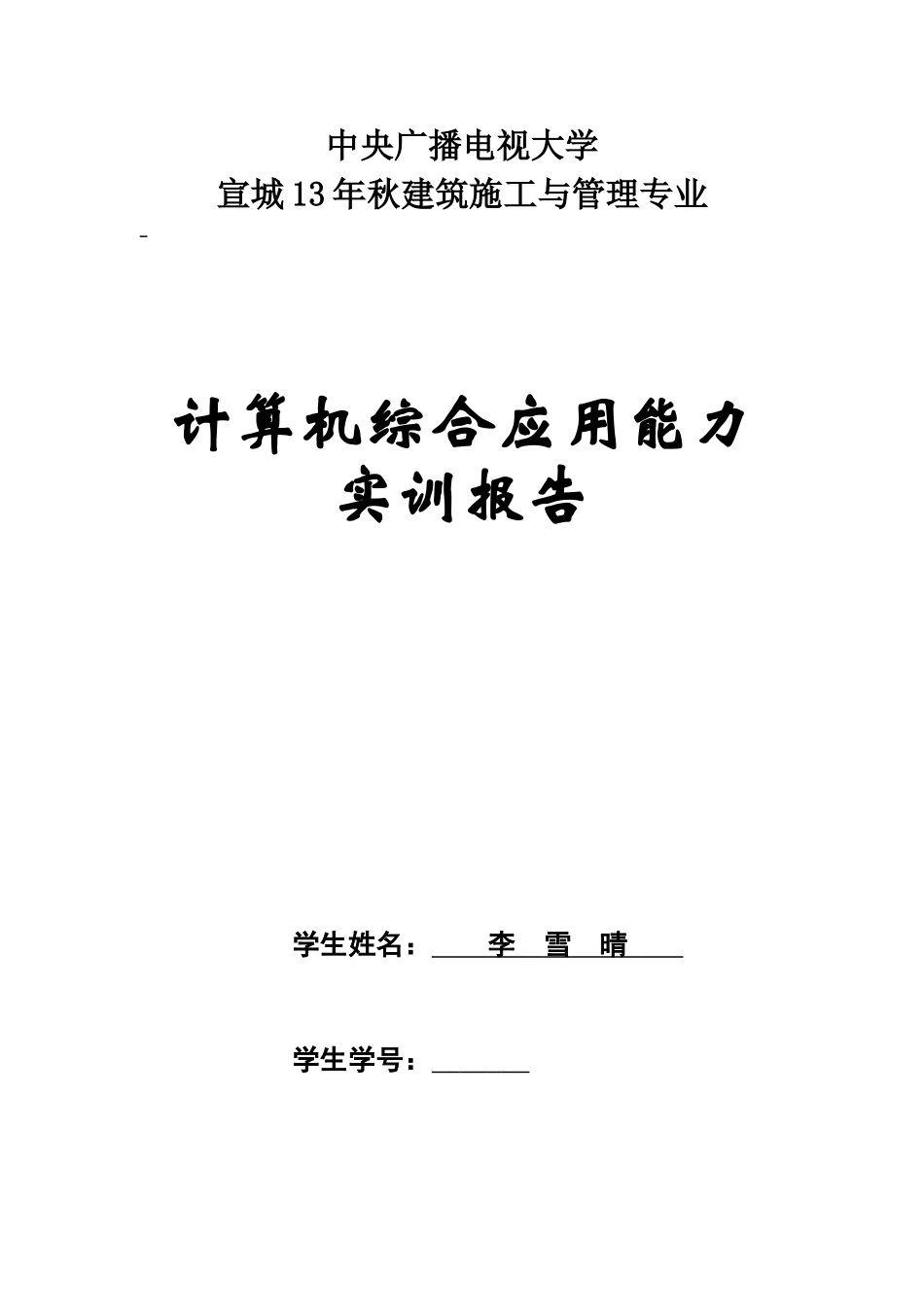

中央广播电视大学宣城 13 年秋建筑施工与管理专业 计算机综合应用能力实训报告学生姓名： 李 雪 晴 学生学号： 计算机综合应用能力实训报告课程设计实训目的和任务：1、 掌握正投影法的基本原理及其应用和齿轮啮合画法2、 绘制和阅读简单建筑图样的基本能力3、培育三维形状与相关位置的空间逻辑思维能力4、了解和学习 AutoCAD2024 的新功能并熟悉掌握 AutoCAD 的二维绘图的功能 本周我们迎来建筑 CAD 实训,经过为期三周的实训,我的 CAD 技能得到了很大的提升,下面我来谈谈我在这次实训中所遇到的问题和得到经验及收获 第一天,我们学习了用天正画建筑平面图,在以前的教学周时,我们接触的是 CAD,而今日我们学习了一种更快捷的制图工具----天正 CAD.你不必一根一根的画定位轴线,只需在＂绘制轴网＂中输入轴间距就会自动生成轴网,而且标注尺寸也非常方便,你不用设置多线一段一段的画墙体,只需设置内墙外墙墙厚将墙体选中就会自动生成墙体．总而言之，以前要用半天才能画完的平面图一节课就能画完了． 经过今日的学习我总结了在画平面图的步骤是：１. 绘制轴网，两点轴标．２. 修剪轴网，单线变墙．３. 插入门窗，门窗标注．４. 插入楼梯、坡道.５. 绘制阳台、台阶、散水，标注细部尺寸和标高．６. 插入剖切符号、索引符号，附上文字７. 插入图框，指北针，在标题栏中写入文字８. 检查后保存，打印电子稿． 在画的过程中我也遇到了许多问题，例如：在绘图中，在画散水之前把墙体炸开，结果只有部分墙体有散水．画门窗时，不注意编号，结果门窗插不上等． 在画图过程中我也得到许多经验，画一个图的方法不是一成不变的，你可以用多种方法达到目的，例如某些内门的尺寸，假如用门窗标注，数字和尺寸线的位置可能不好，你可以用逐点标注来画．或将正交打开，将其移动．下面是我画的平面图． 第二天，我门学习了画立面图．首先，我要提到平面图，因为在天正ＣＡＤ中，平面图是立面图的基础，经过实训，我也总结了它的画法：１. 分别画底层、标准层、顶层三副平面图，保存．２. 打开文件布图中的工程管理，新建一个．３. 写层号１，然后点文件，选中底层平面图，选对齐点４. 写层号２-＊，然后点文件，选中标准层平面图，选对齐点（注意：要与上一个对齐点位置相对应）５. 写顶层层号＊，然后点文件，选中顶层平面图，选对齐点（同上）６. 然后点建筑立面，选中轴线，输入Ｆ生成正立面，输入Ｂ生成背立面．７. 修改...
