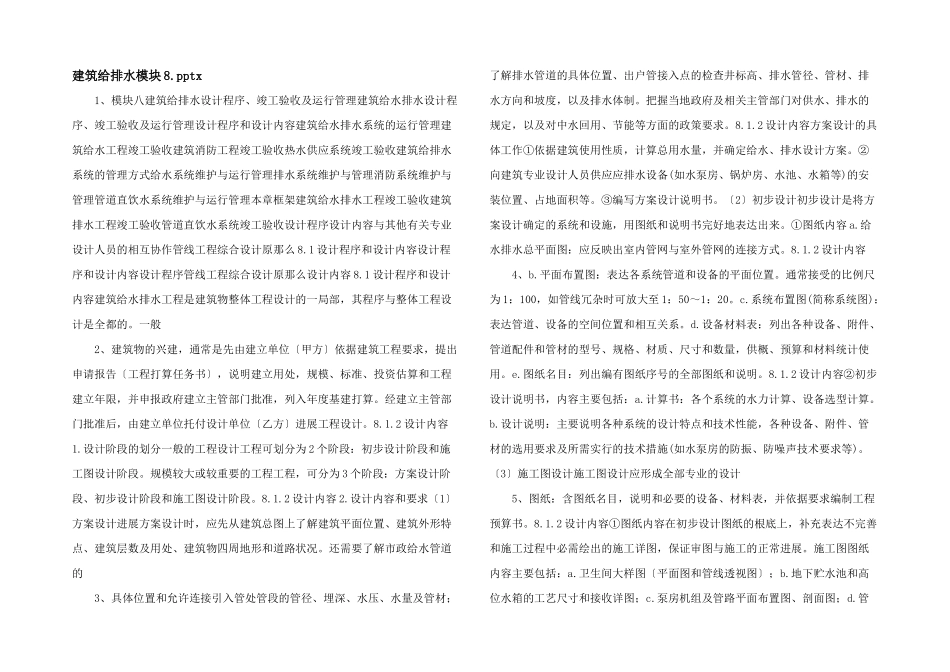

建筑给排水模块 8.pptx 1、模块八建筑给排水设计程序、竣工验收及运行管理建筑给水排水设计程序、竣工验收及运行管理设计程序和设计内容建筑给水排水系统的运行管理建筑给水工程竣工验收建筑消防工程竣工验收热水供应系统竣工验收建筑给排水系统的管理方式给水系统维护与运行管理排水系统维护与管理消防系统维护与管理管道直饮水系统维护与运行管理本章框架建筑给水排水工程竣工验收建筑排水工程竣工验收管道直饮水系统竣工验收设计程序设计内容与其他有关专业设计人员的相互协作管线工程综合设计原那么 8.1 设计程序和设计内容设计程序和设计内容设计程序管线工程综合设计原那么设计内容 8.1 设计程序和设计内容建筑给水排水工程是建筑物整体工程设计的一局部，其程序与整体工程设计是全都的。一般 2、建筑物的兴建，通常是先由建立单位〔甲方〕依据建筑工程要求，提出申请报告〔工程打算任务书〕，说明建立用处，规模、标准、投资估算和工程建立年限，并申报政府建立主管部门批准，列入年度基建打算。经建立主管部门批准后，由建立单位托付设计单位〔乙方〕进展工程设计。8.1.2 设计内容1.设计阶段的划分一般的工程设计工程可划分为 2 个阶段：初步设计阶段和施工图设计阶段。规模较大或较重要的工程工程，可分为 3 个阶段：方案设计阶段、初步设计阶段和施工图设计阶段。8.1.2 设计内容 2.设计内容和要求〔1〕方案设计进展方案设计时，应先从建筑总图上了解建筑平面位置、建筑外形特点、建筑层数及用处、建筑物四周地形和道路状况。还需要了解市政给水管道的 3、具体位置和允许连接引入管处管段的管径、埋深、水压、水量及管材；了解排水管道的具体位置、出户管接入点的检查井标高、排水管径、管材、排水方向和坡度，以及排水体制。把握当地政府及相关主管部门对供水、排水的规定，以及对中水回用、节能等方面的政策要求。8.1.2 设计内容方案设计的具体工作①依据建筑使用性质，计算总用水量，并确定给水、排水设计方案。②向建筑专业设计人员供应应排水设备(如水泵房、锅炉房、水池、水箱等)的安装位置、占地面积等。③编写方案设计说明书。〔2〕初步设计初步设计是将方案设计确定的系统和设施，用图纸和说明书完好地表达出来。①图纸内容 a.给水排水总平面图：应反映出室内管网与室外管网的连接方式。8.1.2 设计内容 4、b.平面布置图：表达各系统管道和设备的平面位置。通常接受的比例尺为 1：100，如管线冗杂时可放大至...
