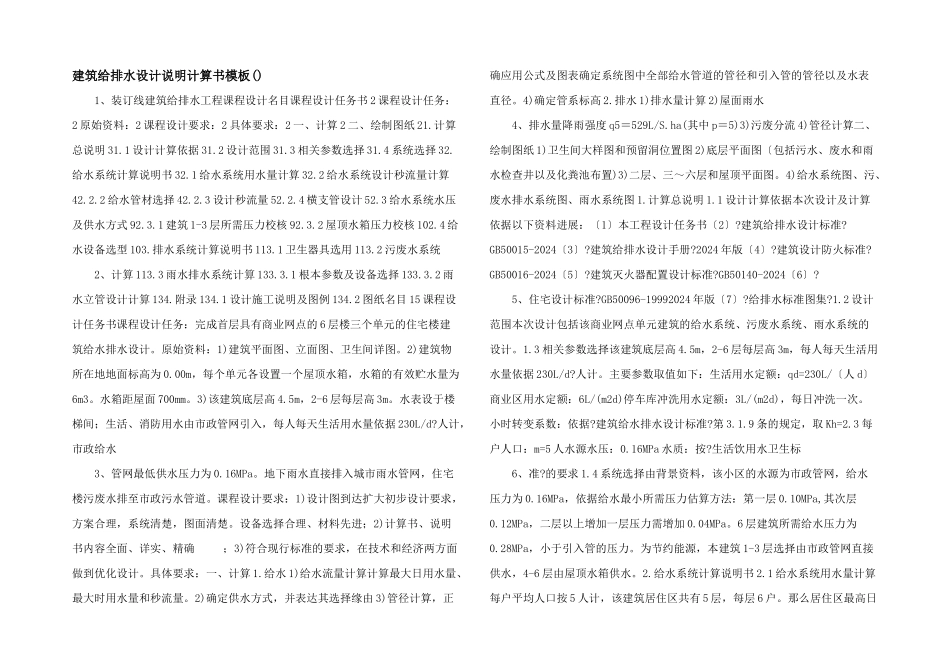

建筑给排水设计说明计算书模板() 1、装订线建筑给排水工程课程设计名目课程设计任务书 2 课程设计任务：2 原始资料：2 课程设计要求：2 具体要求：2 一、计算 2 二、绘制图纸 21.计算总说明 31.1 设计计算依据 31.2 设计范围 31.3 相关参数选择 31.4 系统选择 32.给水系统计算说明书 32.1 给水系统用水量计算 32.2 给水系统设计秒流量计算42.2.2 给水管材选择 42.2.3 设计秒流量 52.2.4 横支管设计 52.3 给水系统水压及供水方式 92.3.1 建筑 1-3 层所需压力校核 92.3.2 屋顶水箱压力校核 102.4 给水设备选型 103.排水系统计算说明书 113.1 卫生器具选用 113.2 污废水系统 2、计算 113.3 雨水排水系统计算 133.3.1 根本参数及设备选择 133.3.2 雨水立管设计计算 134.附录 134.1 设计施工说明及图例 134.2 图纸名目 15 课程设计任务书课程设计任务：完成首层具有商业网点的 6 层楼三个单元的住宅楼建筑给水排水设计。原始资料：1)建筑平面图、立面图、卫生间详图。2)建筑物所在地地面标高为 0.00m，每个单元各设置一个屋顶水箱，水箱的有效贮水量为6m3。水箱距屋面 700mm。3)该建筑底层高 4.5m，2-6 层每层高 3m。水表设于楼梯间；生活、消防用水由市政管网引入，每人每天生活用水量依据 230L/d?人计，市政给水 3、管网最低供水压力为 0.16MPa。地下雨水直接排入城市雨水管网，住宅楼污废水排至市政污水管道。课程设计要求：1)设计图到达扩大初步设计要求，方案合理，系统清楚，图面清楚。设备选择合理、材料先进；2)计算书、说明书内容全面、详实、精确 ；3)符合现行标准的要求，在技术和经济两方面做到优化设计。具体要求：一、计算 1.给水 1)给水流量计算计算最大日用水量、最大时用水量和秒流量。2)确定供水方式，并表达其选择缘由 3)管径计算，正确应用公式及图表确定系统图中全部给水管道的管径和引入管的管径以及水表直径。4)确定管系标高 2.排水 1)排水量计算 2)屋面雨水 4、排水量降雨强度 q5＝529L/S.ha(其中 p＝5)3)污废分流 4)管径计算二、绘制图纸 1)卫生间大样图和预留洞位置图 2)底层平面图〔包括污水、废水和雨水检查井以及化粪池布置)3)二层、三～六层和屋顶平面图。4)给水系统图、污、废水排水系统图、雨水系统图 1.计算总说明 1.1 设计计算依据本次设计及计算依据以下资料进展：〔1〕本工程设计任务书〔2〕?建筑给排水设计标准?GB50015-2024...
