弱电布线施工图

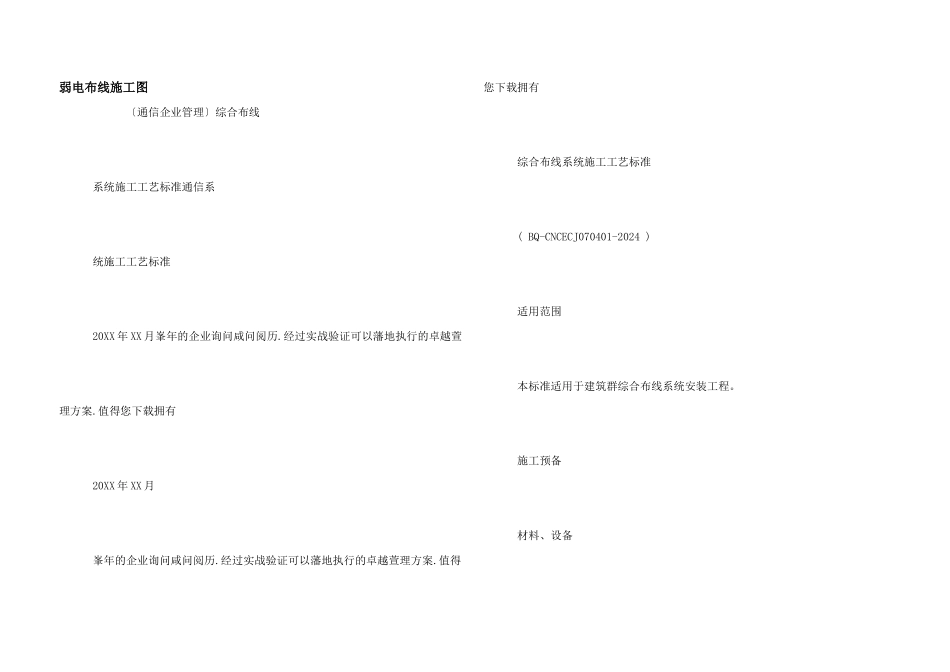

弱电布线施工图_第1页
1/28

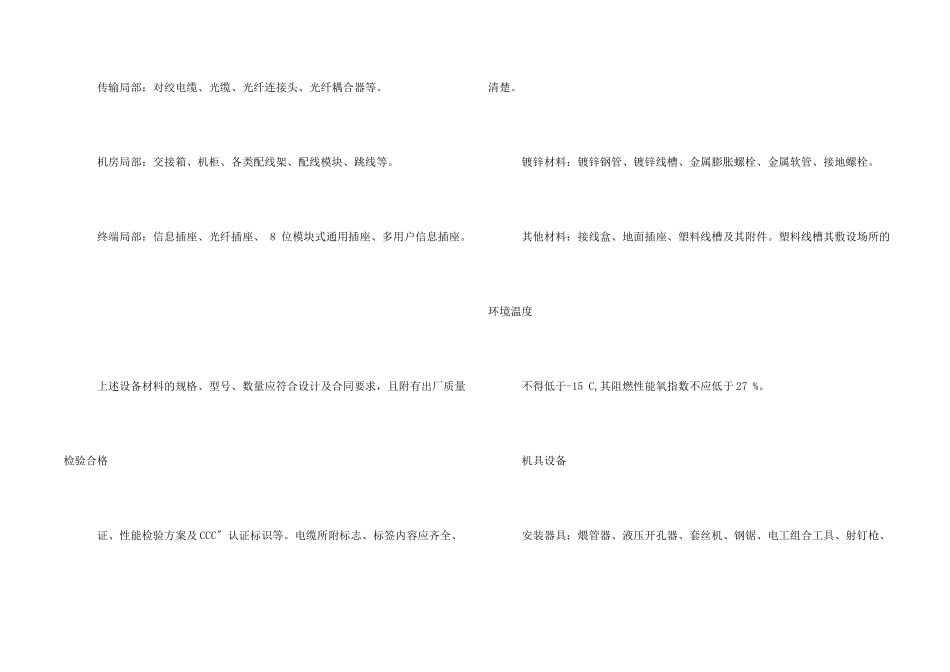

弱电布线施工图_第2页
2/28
弱电布线施工图_第3页
3/28
弱电布线施工图 〔通信企业管理〕综合布线 系统施工工艺标准通信系 统施工工艺标准 20XX 年 XX 月峯年的企业询问咸问阅历.经过实战验证可以藩地执行的卓越萱理方案.值得您下载拥有 20XX 年 XX 月 峯年的企业询问咸问阅历.经过实战验证可以藩地执行的卓越萱理方案.值得您下载拥有 综合布线系统施工工艺标准 ( BQ-CNCECJ070401-2024 ) 适用范围 本标准适用于建筑群综合布线系统安装工程。 施工预备 材料、设备 传输局部:对绞电缆、光缆、光纤连接头、光纤耦合器等。 机房局部:交接箱、机柜、各类配线架、配线模块、跳线等。 终端局部:信息插座、光纤插座、 8 位模块式通用插座、多用户信息插座。 上述设备材料的规格、型号、数量应符合设计及合同要求,且附有出厂质量检验合格 证、性能检验方案及 CCC〞认证标识等。电缆所附标志、标签内容应齐全、清楚。 镀锌材料:镀锌钢管、镀锌线槽、金属膨胀螺栓、金属软管、接地螺栓。 其他材料:接线盒、地面插座、塑料线槽及其附件。塑料线槽其敷设场所的环境温度 不得低于-15 C,其阻燃性能氧指数不应低于 27 %。 机具设备 安装器具:煨管器、液压开孔器、套丝机、钢锯、电工组合工具、射钉枪、拉铆枪、 手电钻、台钻、高凳等。 测试器具:网络测试仪、光时域反射仪、万用表、兆欧表、铅笔、皮尺、水平尺、小 线、线坠等。 专用工具:剥线器、压线工具、光纤熔接机、显微镜、切割工具、玻璃磨光盘、烘干 箱。 作业条件 线缆沟、槽、管、箱、盒施工完毕。 土建装修工程完工,线路全部贯穿。 配线间、设备间的环境温度、湿度、照度等均应符合设计要求,通风良好,且室内无 危险物品,消防器材齐全。 技术预备 施工图纸齐全。 施工方案编制完毕且经审批。 施工前应组织施工人员生疏图纸、方案及专业设备安装使用说明书,且进展有针对性 的培训及平安、技术交底。 施工工艺流程和操作方法 综合布线系统可分为建筑群子系统、干线〔垂直〕子系统、配线〔水平〕子系统、设备 间子系统、管理子系统和工作区子系统。 工作区子系统由信息插座、信息终端设备及相应的适配器、连线组成。 信息插座的安装 信息插座依据不同环境、不同需要能够安装于墙体上、地面和活动地板上。安装时应注 意以下几点。 安装于墙上的信息插座宜高出地面 300mm 。如有活动地板的工作区, 墙体上的信息插 座宜高出活动地板 300mm 。见图 3.1.1 。 图 3.1.1 信息插...
