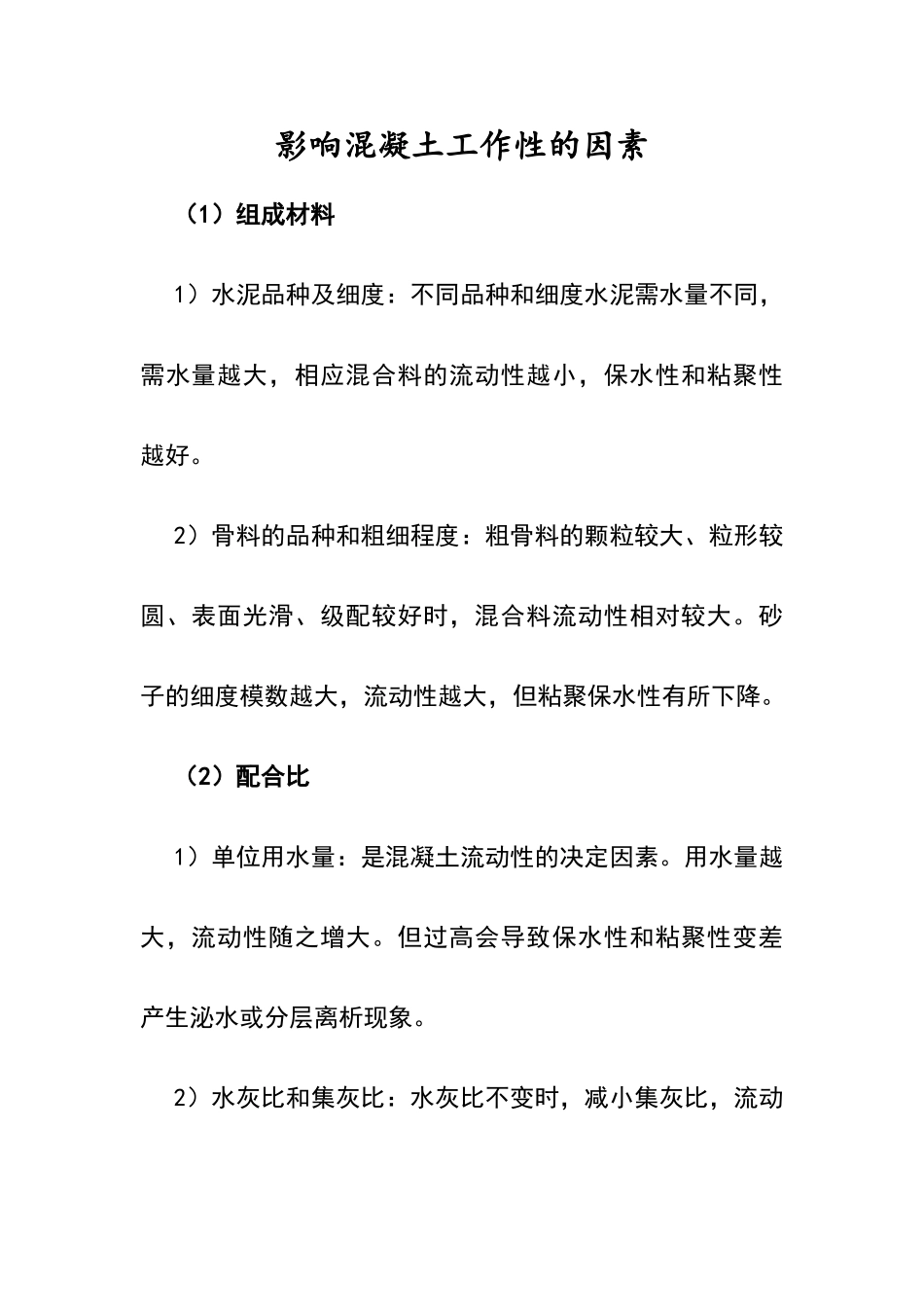

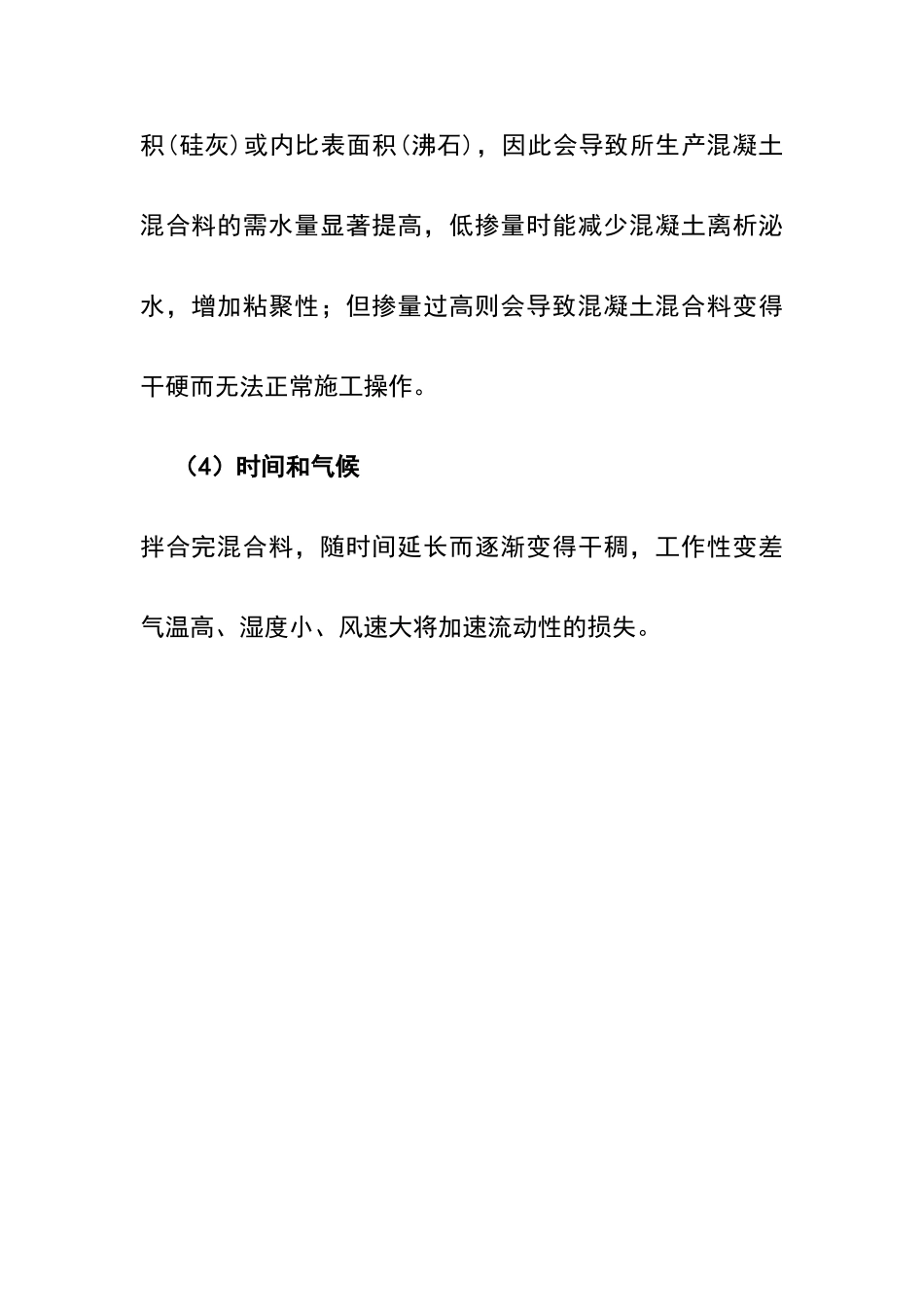

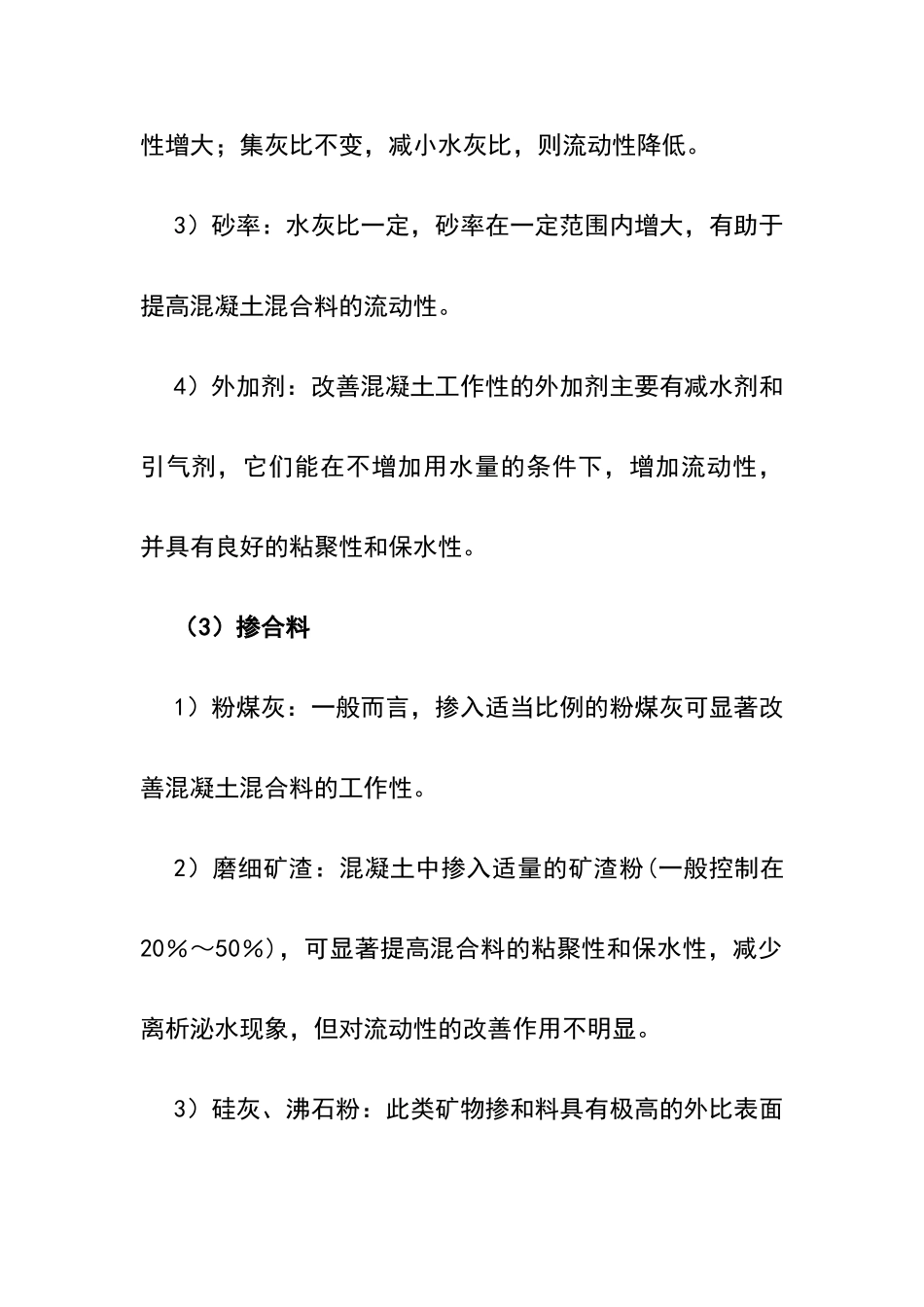

影响混凝土工作性的因素（1）组成材料1）水泥品种及细度：不同品种和细度水泥需水量不同，需水量越大，相应混合料的流动性越小，保水性和粘聚性越好。2）骨料的品种和粗细程度：粗骨料的颗粒较大、粒形较圆、表面光滑、级配较好时，混合料流动性相对较大。砂子的细度模数越大，流动性越大，但粘聚保水性有所下降。（2）配合比1）单位用水量：是混凝土流动性的决定因素。用水量越大，流动性随之增大。但过高会导致保水性和粘聚性变差产生泌水或分层离析现象。2）水灰比和集灰比：水灰比不变时，减小集灰比，流动性增大；集灰比不变，减小水灰比，则流动性降低。3）砂率：水灰比一定，砂率在一定范围内增大，有助于提高混凝土混合料的流动性。4）外加剂：改善混凝土工作性的外加剂主要有减水剂和引气剂，它们能在不增加用水量的条件下，增加流动性，并具有良好的粘聚性和保水性。（3）掺合料1）粉煤灰：一般而言，掺入适当比例的粉煤灰可显著改善混凝土混合料的工作性。2）磨细矿渣：混凝土中掺入适量的矿渣粉(一般控制在20％～50％)，可显著提高混合料的粘聚性和保水性，减少离析泌水现象，但对流动性的改善作用不明显。3）硅灰、沸石粉：此类矿物掺和料具有极高的外比表面积(硅灰)或内比表面积(沸石)，因此会导致所生产混凝土混合料的需水量显著提高，低掺量时能减少混凝土离析泌水，增加粘聚性；但掺量过高则会导致混凝土混合料变得干硬而无法正常施工操作。（4）时间和气候拌合完混合料，随时间延长而逐渐变得干稠，工作性变差气温高、湿度小、风速大将加速流动性的损失。
