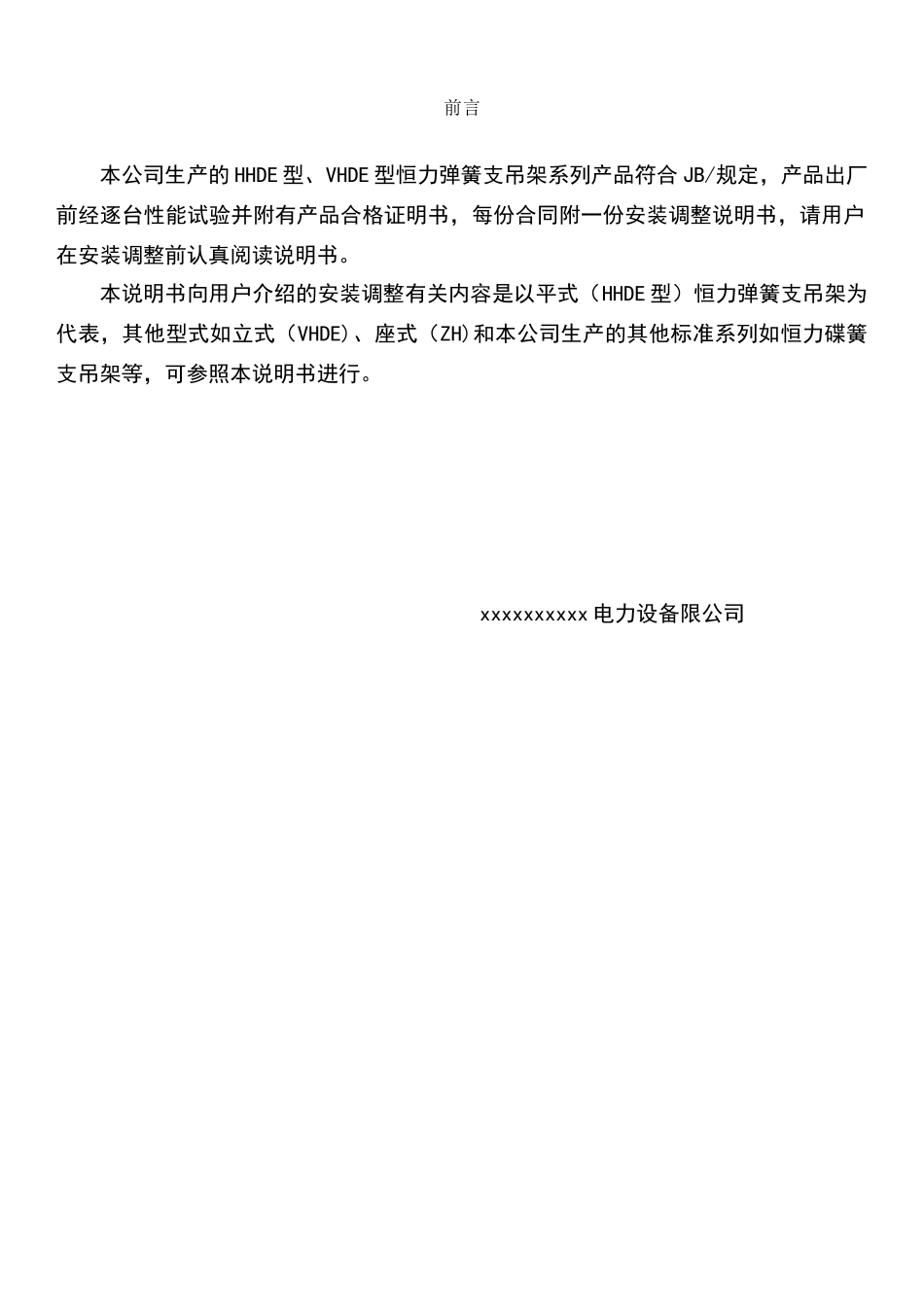

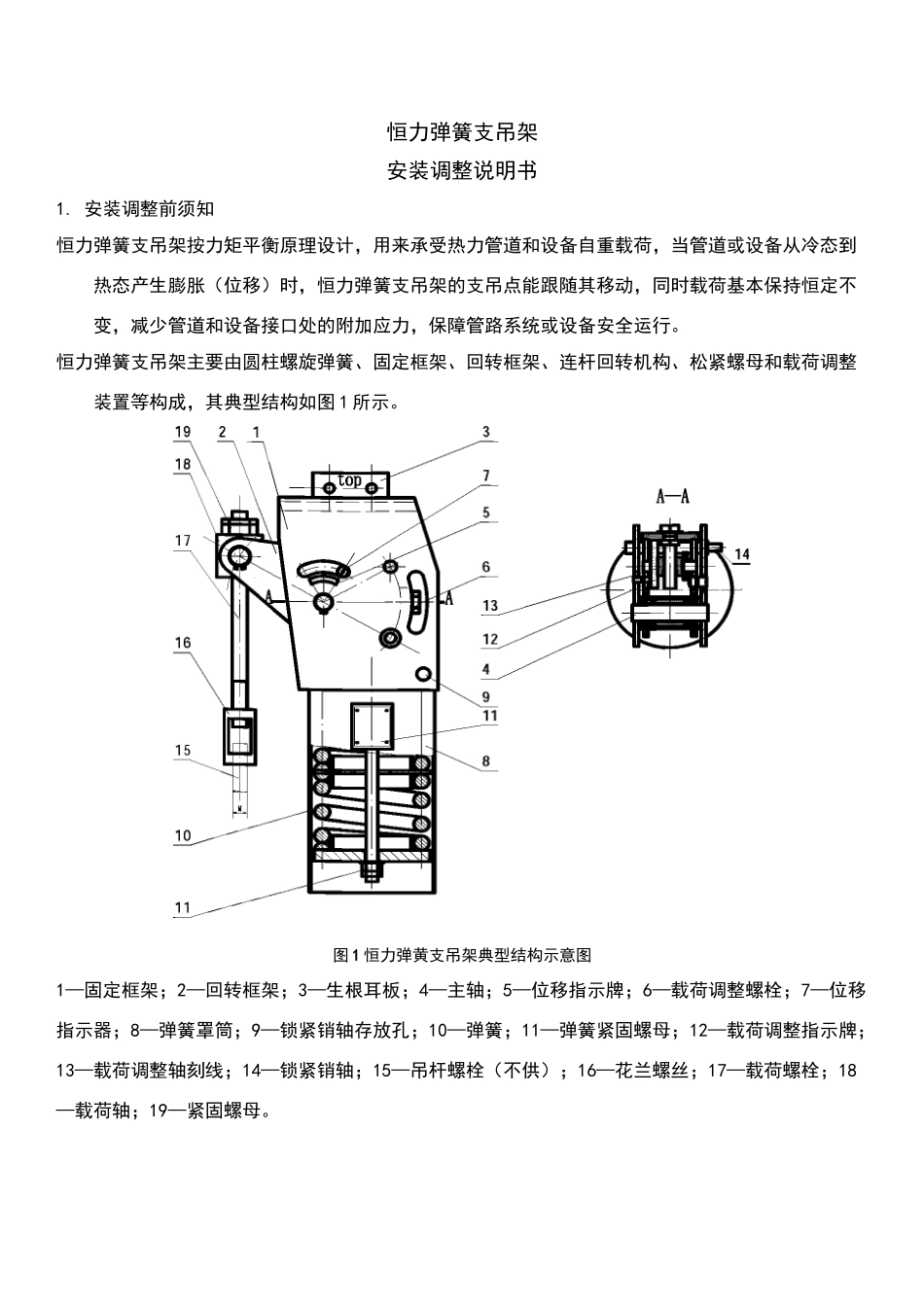

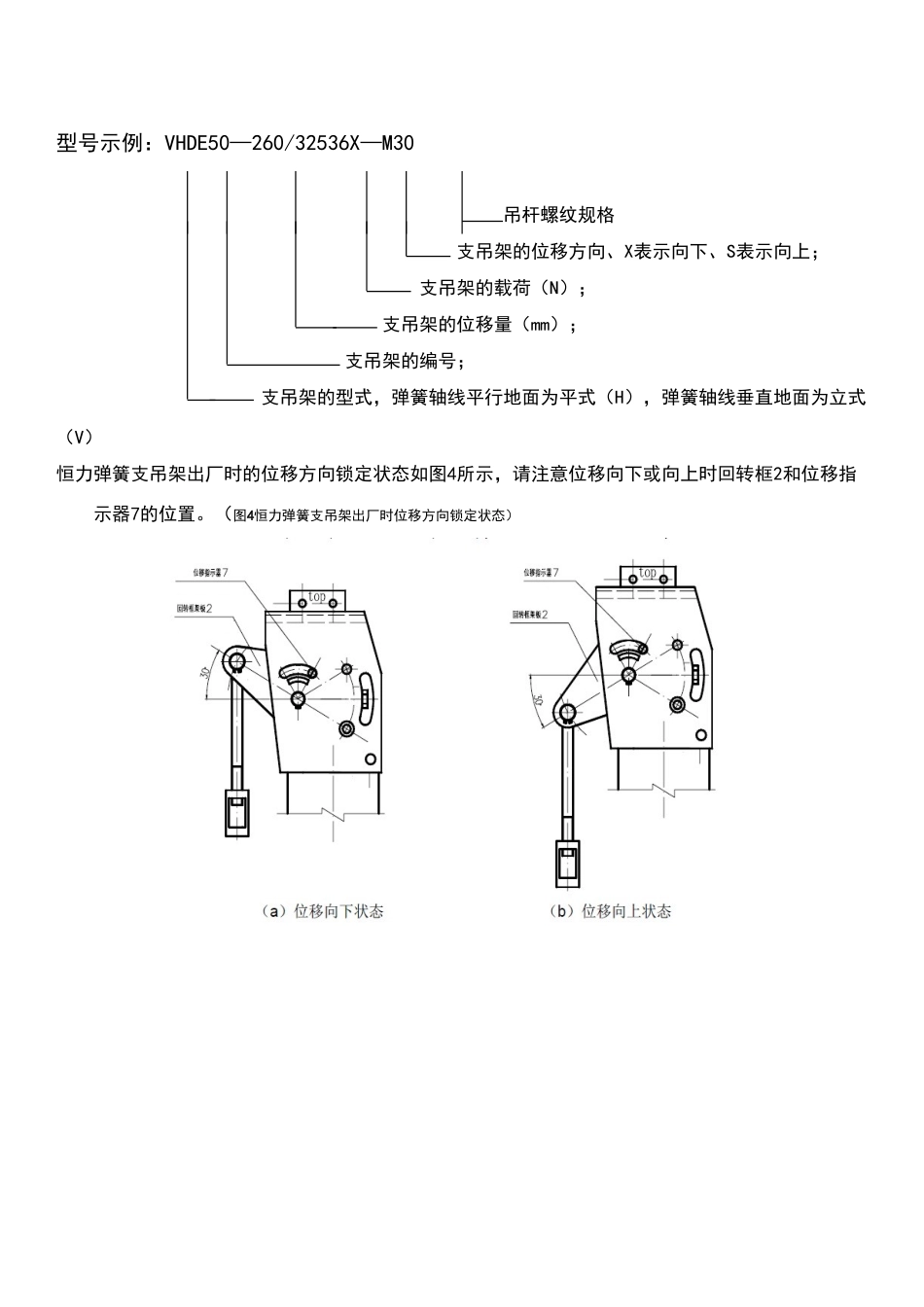

前言本公司生产的 HHDE 型、VHDE 型恒力弹簧支吊架系列产品符合 JB/规定,产品出厂前经逐台性能试验并附有产品合格证明书,每份合同附一份安装调整说明书,请用户在安装调整前认真阅读说明书。本说明书向用户介绍的安装调整有关内容是以平式(HHDE 型)恒力弹簧支吊架为代表,其他型式如立式(VHDE)、座式(ZH)和本公司生产的其他标准系列如恒力碟簧支吊架等,可参照本说明书进行。xxxxxxxxxx 电力设备限公司恒力弹簧支吊架安装调整说明书1. 安装调整前须知恒力弹簧支吊架按力矩平衡原理设计,用来承受热力管道和设备自重载荷,当管道或设备从冷态到热态产生膨胀(位移)时,恒力弹簧支吊架的支吊点能跟随其移动,同时载荷基本保持恒定不变,减少管道和设备接口处的附加应力,保障管路系统或设备安全运行。恒力弹簧支吊架主要由圆柱螺旋弹簧、固定框架、回转框架、连杆回转机构、松紧螺母和载荷调整装置等构成,其典型结构如图 1 所示。图 1 恒力弹黄支吊架典型结构示意图1—固定框架;2—回转框架;3—生根耳板;4—主轴;5—位移指示牌;6—载荷调整螺栓;7—位移指示器;8—弹簧罩筒;9—锁紧销轴存放孔;10—弹簧;11—弹簧紧固螺母;12—载荷调整指示牌;13—载荷调整轴刻线;14—锁紧销轴;15—吊杆螺栓(不供);16—花兰螺丝;17—载荷螺栓;18—载荷轴;19—紧固螺母。型号示例:VHDE50—260/32536X—M30吊杆螺纹规格支吊架的位移方向、X表示向下、S表示向上;支吊架的载荷(N);支吊架的位移量(mm);支吊架的编号;支吊架的型式,弹簧轴线平行地面为平式(H),弹簧轴线垂直地面为立式(V)恒力弹簧支吊架出厂时的位移方向锁定状态如图4所示,请注意位移向下或向上时回转框2和位移指示器7的位置。(图4恒力弹簧支吊架出厂时位移方向锁定状态)2. 恒力弹簧支吊架的安装 安装前请认真阅读恒力弹簧支吊架的铭牌标识,铭牌中的型号、位移、载荷、位移方向和吊杆螺纹规格应符合施工场地安装施工图要求。 按安装施工图要求,用起重工具将恒力弹簧支吊架固定在钢结构上,生根固定时应注意管道或设备的水平位移和方向,按施工图适当偏装,以保证吊架在运行中吊杆垂直。 吊架生根固定后,将载荷螺栓17插入载荷轴18锥孔内,请注意锥孔的方向,不能装反。载荷轴18与紧固螺母19、载荷螺栓17、花兰螺丝16的初装连接如图5所示,值得注意的是,载荷螺栓伸出的长度最大为4mm。 将被支吊的管道或设备加以临时固定,找好水平,把吊杆螺...
