压力开关校验与故障排查

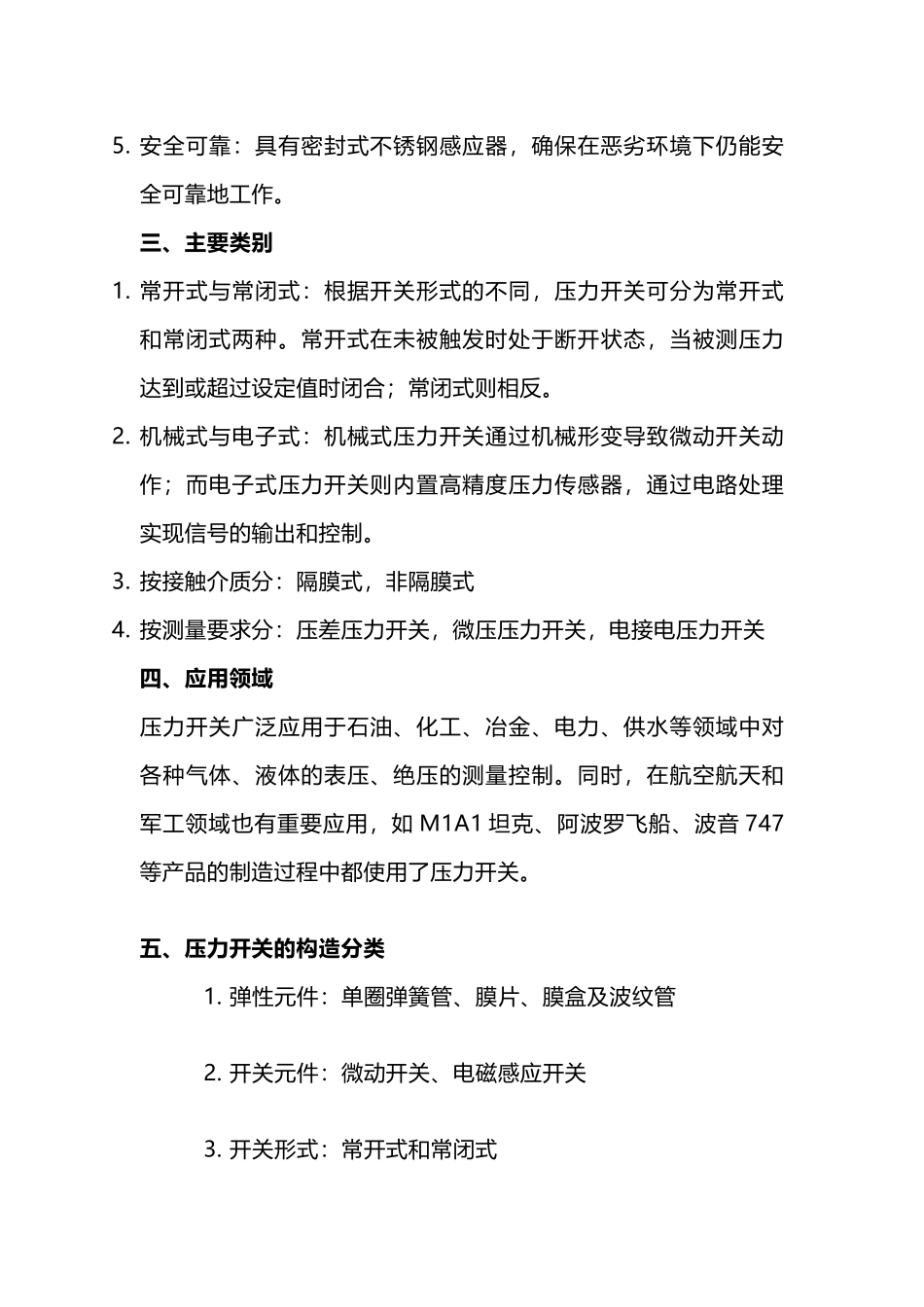

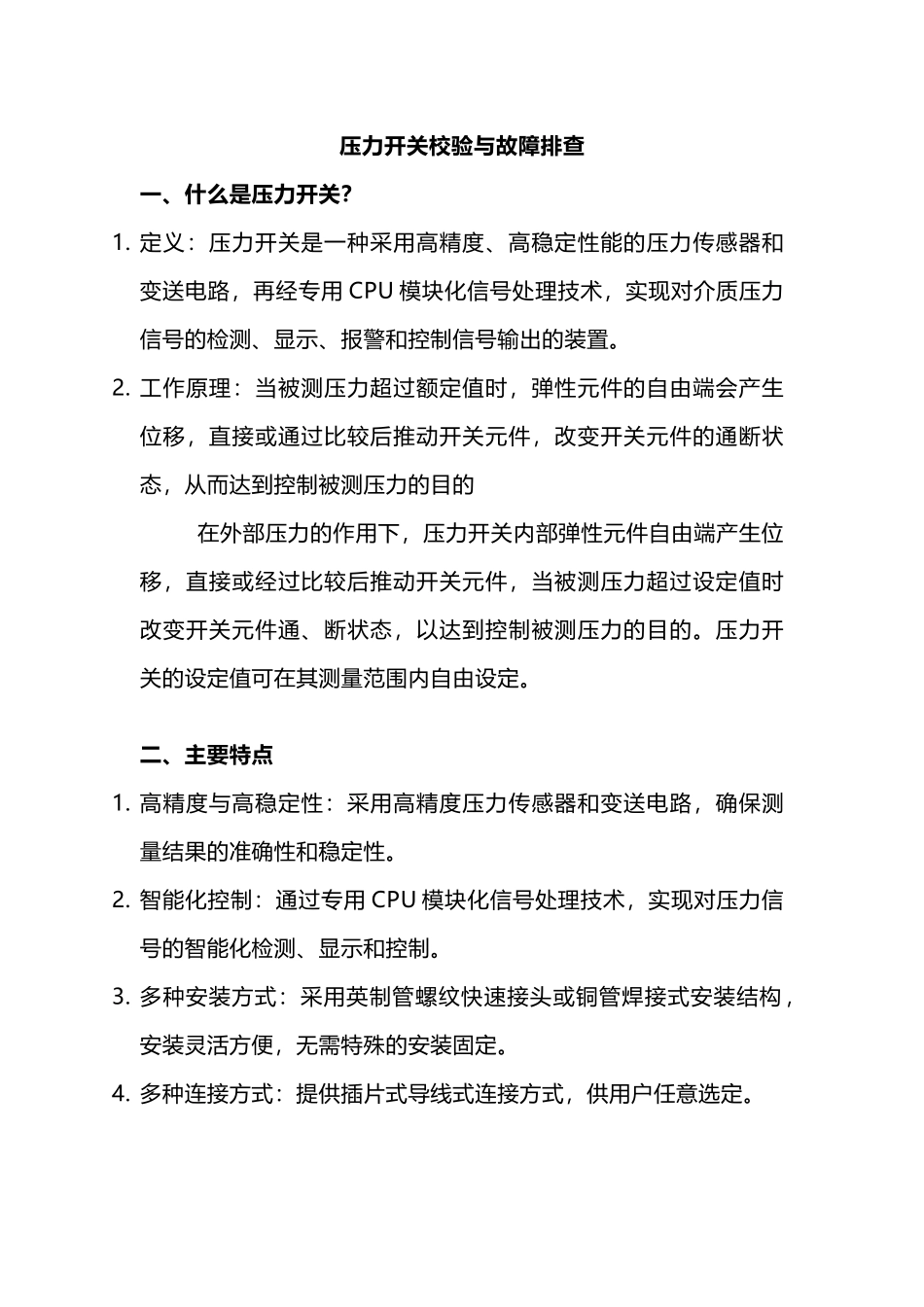

压力开关校验与故障排查一、什么是压力开关？1. 定义：压力开关是一种采用高精度、高稳定性能的压力传感器和变送电路，再经专用 CPU 模块化信号处理技术，实现对介质压力信号的检测、显示、报警和控制信号输出的装置。2. 工作原理：当被测压力超过额定值时，弹性元件的自由端会产生位移，直接或通过比较后推动开关元件，改变开关元件的通断状态，从而达到控制被测压力的目的 在外部压力的作用下，压力开关内部弹性元件自由端产生位移，直接或经过比较后推动开关元件，当被测压力超过设定值时改变开关元件通、断状态，以达到控制被测压力的目的。压力开关的设定值可在其测量范围内自由设定。二、主要特点1. 高精度与高稳定性：采用高精度压力传感器和变送电路，确保测量结果的准确性和稳定性。2. 智能化控制：通过专用 CPU 模块化信号处理技术，实现对压力信号的智能化检测、显示和控制。3. 多种安装方式：采用英制管螺纹快速接头或铜管焊接式安装结构 ，安装灵活方便，无需特殊的安装固定。4. 多种连接方式：提供插片式导线式连接方式，供用户任意选定。5. 安全可靠：具有密封式不锈钢感应器，确保在恶劣环境下仍能安全可靠地工作。三、主要类别1. 常开式与常闭式：根据开关形式的不同，压力开关可分为常开式和常闭式两种。常开式在未被触发时处于断开状态，当被测压力达到或超过设定值时闭合；常闭式则相反。2. 机械式与电子式：机械式压力开关通过机械形变导致微动开关动作；而电子式压力开关则内置高精度压力传感器，通过电路处理实现信号的输出和控制。3. 按接触介质分：隔膜式，非隔膜式4. 按测量要求分：压差压力开关，微压压力开关，电接电压力开关四、应用领域压力开关广泛应用于石油、化工、冶金、电力、供水等领域中对各种气体、液体的表压、绝压的测量控制。同时，在航空航天和军工领域也有重要应用，如 M1A1 坦克、阿波罗飞船、波音 747等产品的制造过程中都使用了压力开关。五、压力开关的构造分类 1. 弹性元件：单圈弹簧管、膜片、膜盒及波纹管 2. 开关元件：微动开关、电磁感应开关 3. 开关形式：常开式和常闭式 六、常见压力开关参数精度：表示设备精准程度的值，包括线性度、公差、迟滞、重复性等。 最大压力（Max.P）：压力范围的最大值。 满量程（F.S）：压力范围最大值和最小值的差值。 接断差（死区）：是指开关设定动 作值和复位值的差值，例如当设定值为 1MPa，实际复位值为 0.9MPa 时，...
