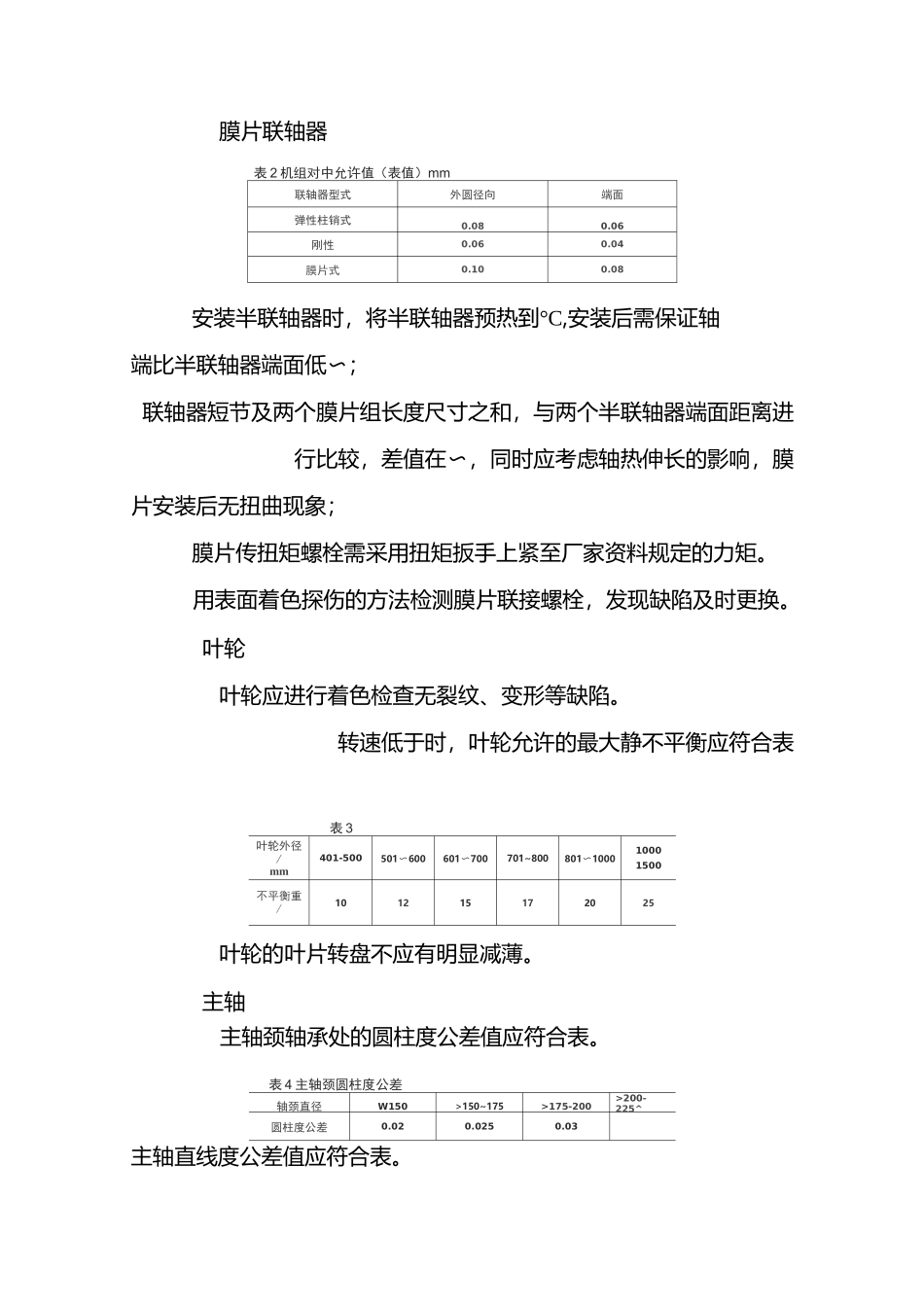

离心式风机检修与质量标准_第2页
2/7

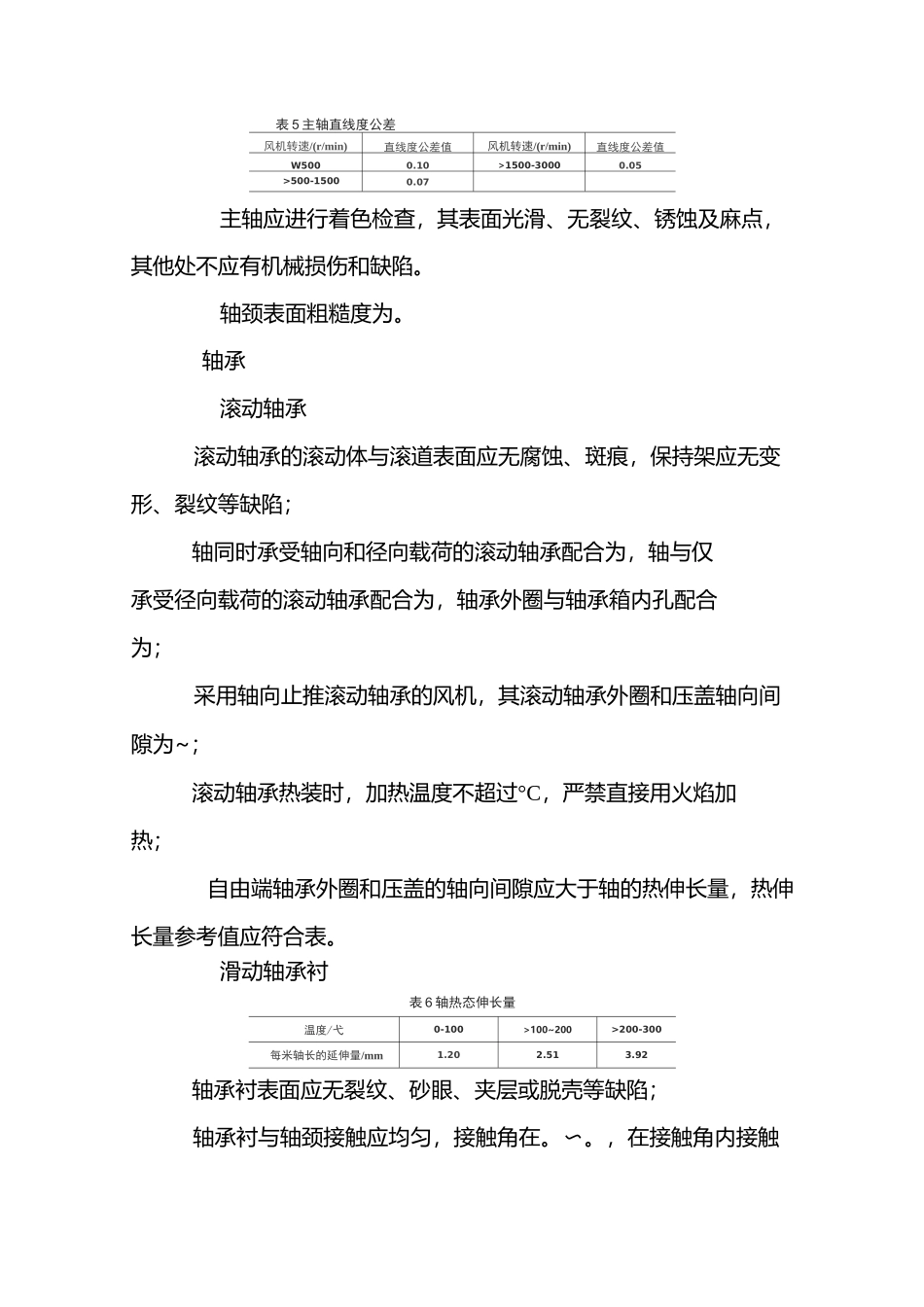

离心式风机检修与质量标准_第3页
3/7
离心式风机检修与质量标准检修与质量标准拆卸前的准备掌握风机的运行情况,备齐必要的图纸资料。备齐检修工具、量具、起重机具、配件及材料。切断电源水、关闭风机出人口挡板,符合安全检修条件。拆卸与检查拆卸联轴器护罩,检查对中。拆卸联轴器或皮带轮及附属管线。拆卸轴承箱压盖,检查转子窜量。拆卸机壳,测量气封间隙。清扫检查转子。清扫检查机壳。拆卸检查轴承及清洗轴承箱。检修质量标准联轴器联轴器与轴配合为。联轴器螺栓与弹性圈配合应无间隙,并有一定紧力,弹性圈外径与孔配合应有〜间隙,螺栓应有弹簧垫或止退垫片锁紧。机组的对中应符合表。弹性柱销联轴器两端面间隙为〜。对中检查时,调整垫片每组不得超过块。膜片联轴器表 2 机组对中允许值(表值)mm联轴器型式外圆径向端面弹性柱销式0.080.06刚性0.060.04膜片式0.100.08安装半联轴器时,将半联轴器预热到°C,安装后需保证轴端比半联轴器端面低〜;联轴器短节及两个膜片组长度尺寸之和,与两个半联轴器端面距离进行比较,差值在〜,同时应考虑轴热伸长的影响,膜片安装后无扭曲现象;膜片传扭矩螺栓需采用扭矩扳手上紧至厂家资料规定的力矩。用表面着色探伤的方法检测膜片联接螺栓,发现缺陷及时更换。叶轮叶轮应进行着色检查无裂纹、变形等缺陷。转速低于时,叶轮允许的最大静不平衡应符合表表 3叶轮外径/mm401-500501〜600601〜700701~800801〜100010001500不平衡重/101215172025叶轮的叶片转盘不应有明显减薄。主轴主轴颈轴承处的圆柱度公差值应符合表。表 4 主轴颈圆柱度公差轴颈直径W150>150~175>175-200>200-225^圆柱度公差0.020.0250.03主轴直线度公差值应符合表。表 5 主轴直线度公差风机转速/(r/min)直线度公差值风机转速/(r/min)直线度公差值W5000.10>1500-30000.05>500-15000.07主轴应进行着色检查,其表面光滑、无裂纹、锈蚀及麻点,其他处不应有机械损伤和缺陷。轴颈表面粗糙度为。轴承滚动轴承滚动轴承的滚动体与滚道表面应无腐蚀、斑痕,保持架应无变形、裂纹等缺陷;轴同时承受轴向和径向载荷的滚动轴承配合为,轴与仅承受径向载荷的滚动轴承配合为,轴承外圈与轴承箱内孔配合为;采用轴向止推滚动轴承的风机,其滚动轴承外圈和压盖轴向间隙为~;滚动轴承热装时,加热温度不超过°C,严禁直接用火焰加热;自由端轴承外圈和压盖的轴向间隙应大于轴的热伸长量,热伸长量参考值应符合表。滑动轴承衬表 6 轴热态伸长量温度/弋0-100>100~200>200-300每米轴...
