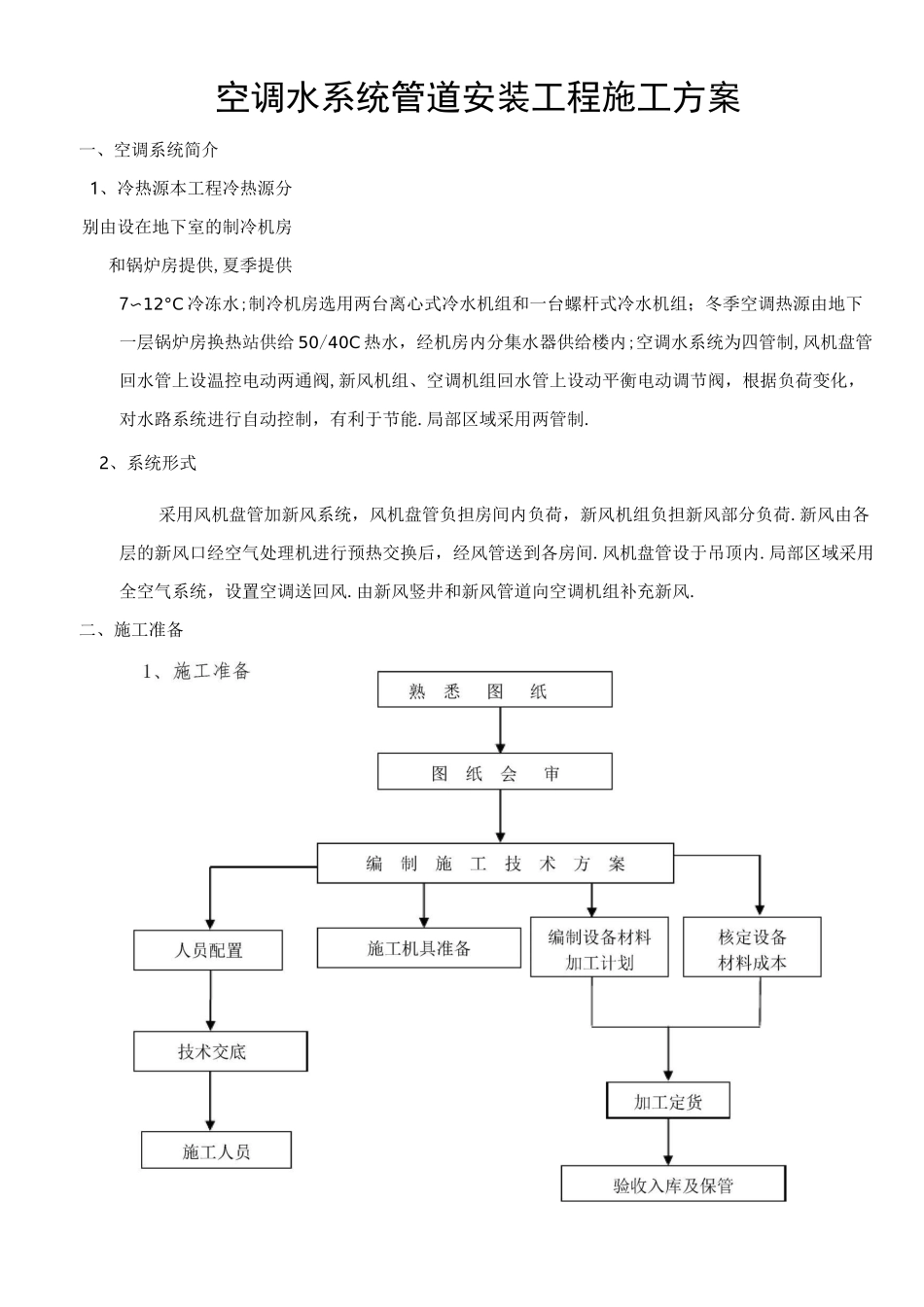

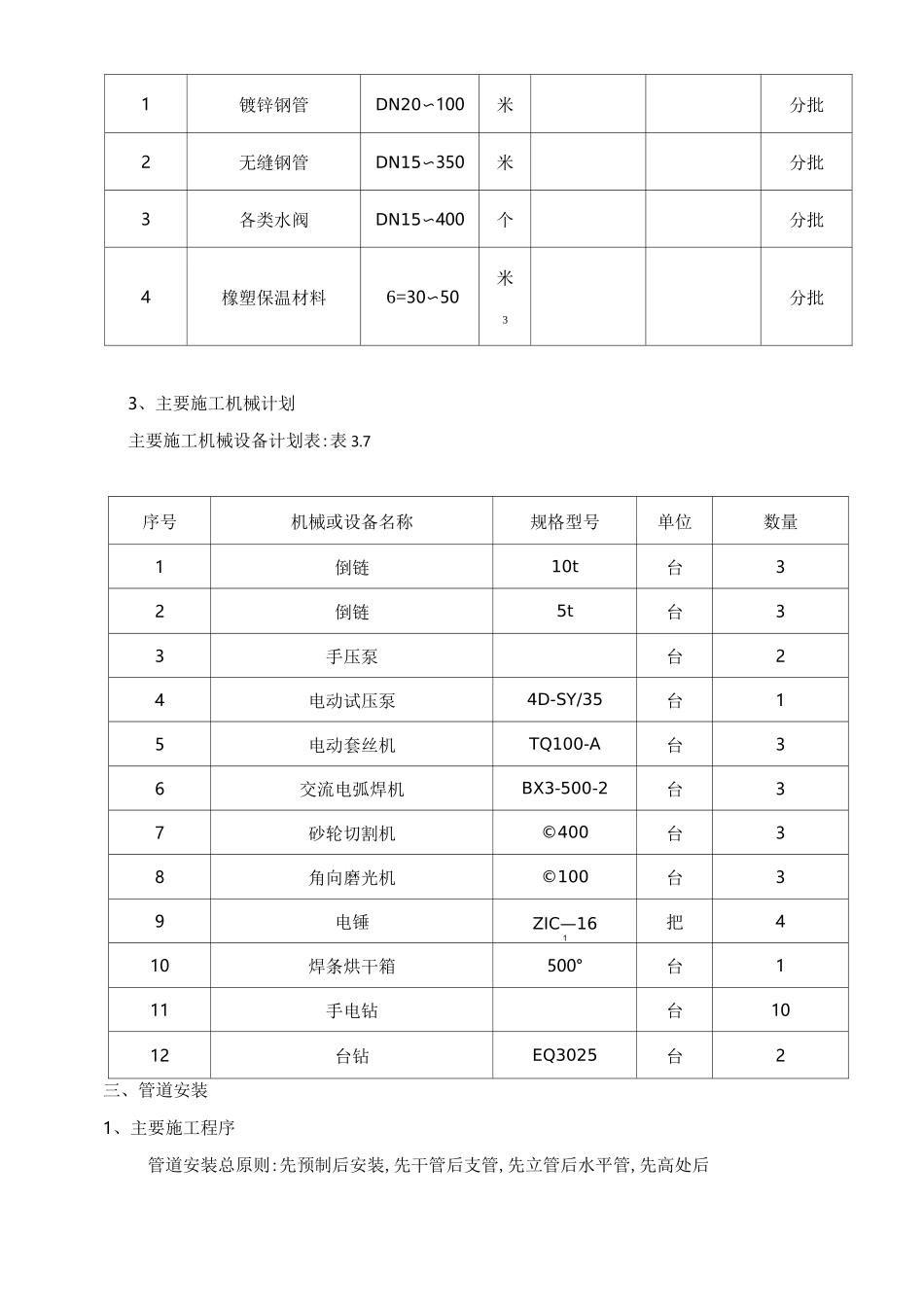

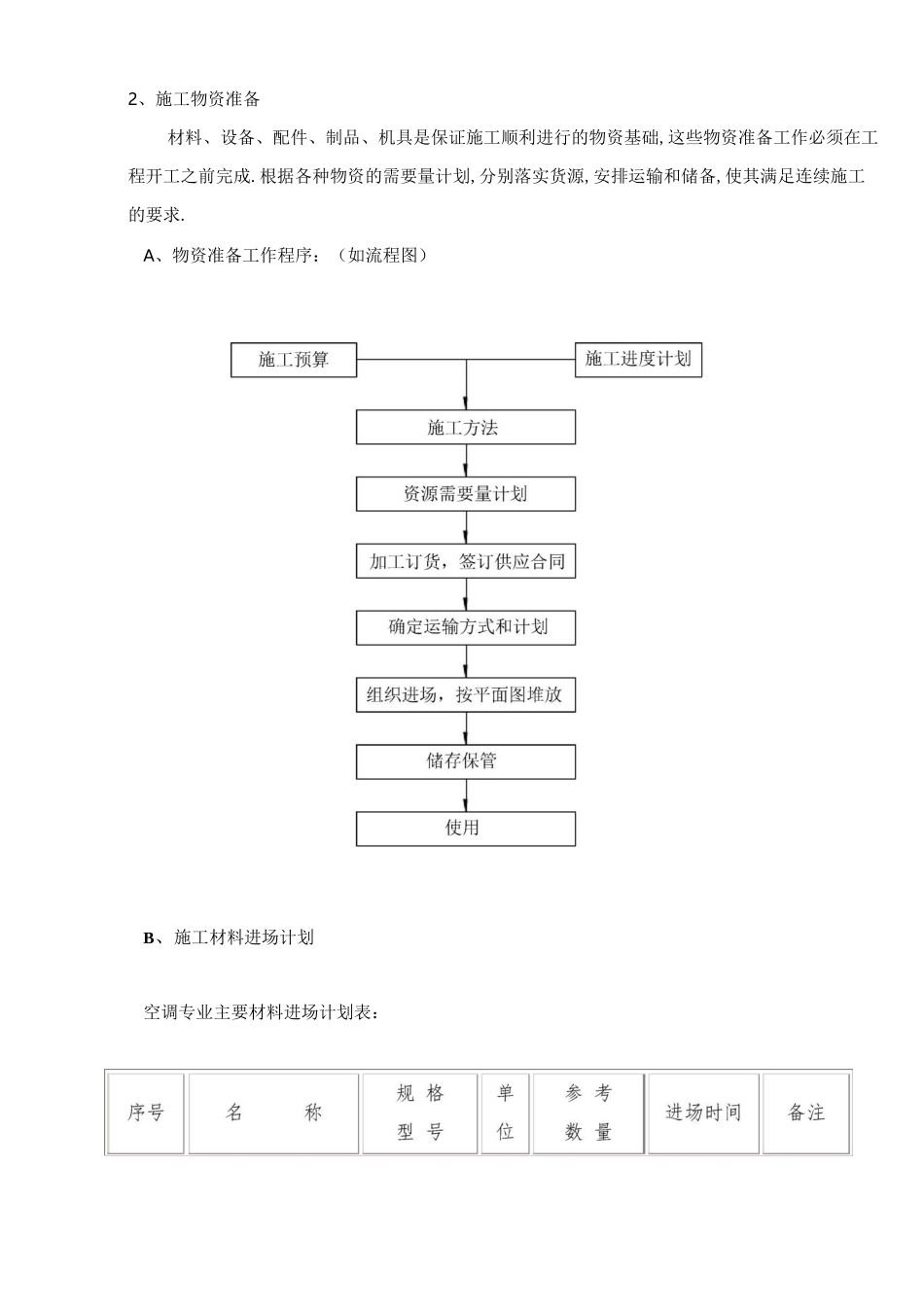

空调水系统管道安装工程施工方案一、空调系统简介1、冷热源本工程冷热源分别由设在地下室的制冷机房和锅炉房提供,夏季提供7〜12°C 冷冻水;制冷机房选用两台离心式冷水机组和一台螺杆式冷水机组；冬季空调热源由地下一层锅炉房换热站供给 50/40C 热水，经机房内分集水器供给楼内;空调水系统为四管制,风机盘管回水管上设温控电动两通阀,新风机组、空调机组回水管上设动平衡电动调节阀，根据负荷变化，对水路系统进行自动控制，有利于节能.局部区域采用两管制.2、系统形式采用风机盘管加新风系统，风机盘管负担房间内负荷，新风机组负担新风部分负荷.新风由各层的新风口经空气处理机进行预热交换后，经风管送到各房间.风机盘管设于吊顶内.局部区域采用全空气系统，设置空调送回风.由新风竖井和新风管道向空调机组补充新风.二、施工准备2、施工物资准备材料、设备、配件、制品、机具是保证施工顺利进行的物资基础,这些物资准备工作必须在工程开工之前完成.根据各种物资的需要量计划,分别落实货源,安排运输和储备,使其满足连续施工的要求.A、物资准备工作程序：（如流程图）B、施工材料进场计划空调专业主要材料进场计划表：1镀锌钢管DN20〜100米分批2无缝钢管DN15〜350米分批3各类水阀DN15〜400个分批4橡塑保温材料6=30〜50米3分批3、主要施工机械计划主要施工机械设备计划表:表 3.7序号机械或设备名称规格型号单位数量1倒链10t台32倒链5t台33手压泵台24电动试压泵4D-SY/35台15电动套丝机TQ100-A台36交流电弧焊机BX3-500-2台37砂轮切割机©400台38角向磨光机©100台39电锤ZIC—161把410焊条烘干箱500°台111手电钻台1012台钻EQ3025台2三、管道安装1、主要施工程序管道安装总原则:先预制后安装,先干管后支管,先立管后水平管,先高处后低处,先里后外,先系统试压后冲洗,最后进行防腐、保温及隐蔽验收.主要施工程序：施工准备预留、预埋材料的采购、检验及保管管道预制—管道放线—支吊架制作、安装—管道及附件安装—管道试压、清洗及吹扫一-管道防腐一-管道保温及刷标识漆一-系统调试 2、主要施工方法及技术要求：A、施工准备：a）施工前认真熟悉图纸和相应的规范，进行图纸会审.仔细阅读并理解设计说明中关于空调水管道的所有内容,与图纸内容有无冲突之处，系统流程图与平面、剖面图有无不符之处，设计要求与现行的施工规范有无差别等.熟悉管道的分布、走向、坡度、标高，并主动与结构、装饰、通风、给排水、电气专业核对空间使用情况，及时提出存...
