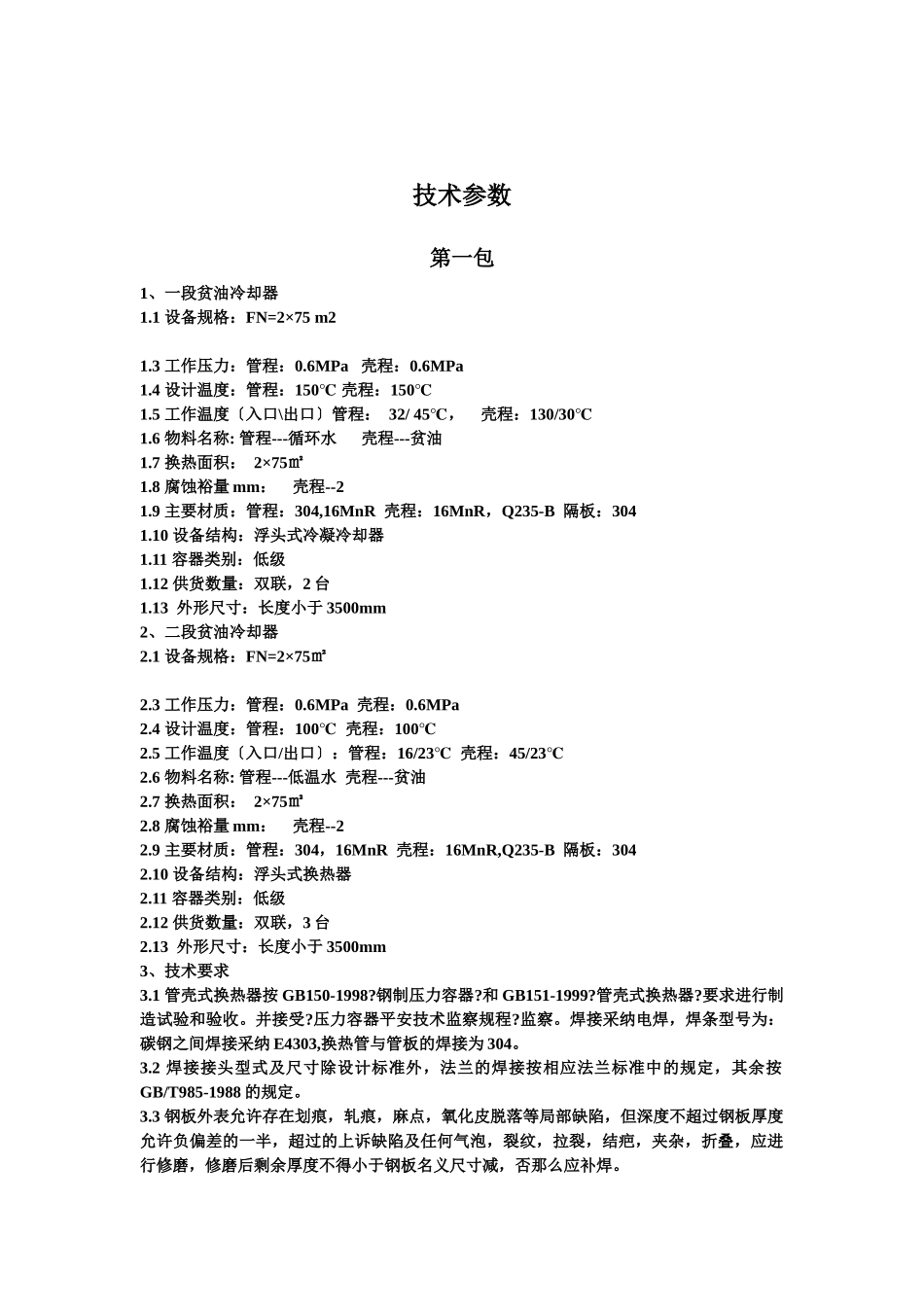

招标货物一览表序号名称规格单位数量使用单位1、冷却器 一段贫油冷却器 〔二次招标〕 FN=2*75m2台2西来峰焦化厂二段贫油冷却器〔二次招标〕FN=2*75m2台3西来峰焦化厂2、捣固机三锤捣固机〔二次招标〕DG3-3台1利民煤焦3、系统扩音通讯系统〔二次招标〕详见技术参数套1平沟煤矿4、 猴车猴车RLY45-21/900部1五虎山煤矿5、 电视电视TCL65 液晶台20平沟煤矿电视TCL50 液晶台6平沟煤矿电视创维 55 液晶台22五虎山煤矿(1)注:分项报价中请注明外协件生产厂家 (2)注:中标厂家需提供配件目录等技术资料 技术参数第一包1、一段贫油冷却器1.1 设备规格:FN=2×75 m2 1.3 工作压力:管程:0.6MPa 壳程:0.6MPa 1.4 设计温度:管程:150 ℃ 壳程:150℃1.5 工作温度〔入口\出口〕管程: 32/ 45℃, 壳程:130/30℃1.6 物料名称: 管程---循环水 壳程---贫油1.7 换热面积: 2×75㎡ 1.8 腐蚀裕量 mm: 壳程--2 1.9 主要材质:管程:304,16MnR 壳程:16MnR,Q235-B 隔板:3041.10 设备结构:浮头式冷凝冷却器1.11 容器类别:低级1.12 供货数量:双联,2 台1.13 外形尺寸:长度小于 3500mm2、二段贫油冷却器2.1 设备规格:FN=2×75㎡2.3 工作压力:管程:0.6MPa 壳程:0.6MPa 2.4 设计温度:管程:100 ℃ 壳程:100℃2.5 工作温度〔入口/出口〕:管程:16/23 ℃ 壳程:45/23℃2.6 物料名称: 管程---低温水 壳程---贫油2.7 换热面积: 2×75㎡ 2.8 腐蚀裕量 mm: 壳程--2 2.9 主要材质:管程:304,16MnR 壳程:16MnR,Q235-B 隔板:3042.10 设备结构:浮头式换热器2.11 容器类别:低级2.12 供货数量:双联,3 台2.13 外形尺寸:长度小于 3500mm3、技术要求3.1 管壳式换热器按 GB150-1998?钢制压力容器?和 GB151-1999?管壳式换热器?要求进行制造试验和验收。并接受?压力容器平安技术监察规程?监察。焊接采纳电焊,焊条型号为:碳钢之间焊接采纳 E4303,换热管与管板的焊接为 304。3.2 焊接接头型式及尺寸除设计标准外,法兰的焊接按相应法兰标准中的规定,其余按GB/T985-1988 的规定。3.3 钢板外表允许存在划痕,轧痕,麻点,氧化皮脱落等局部缺陷,但深度不超过钢板厚度允许负偏差的一半,超过的上诉缺陷及任何气泡,裂纹,拉裂,结疤,夹杂,折叠,应进行修磨,修磨后剩余厚度不得小于钢板名义尺寸减,否那么应补焊。3.4 材质的对接焊缝应进行 100%射线透照检查,符合 JB47...
