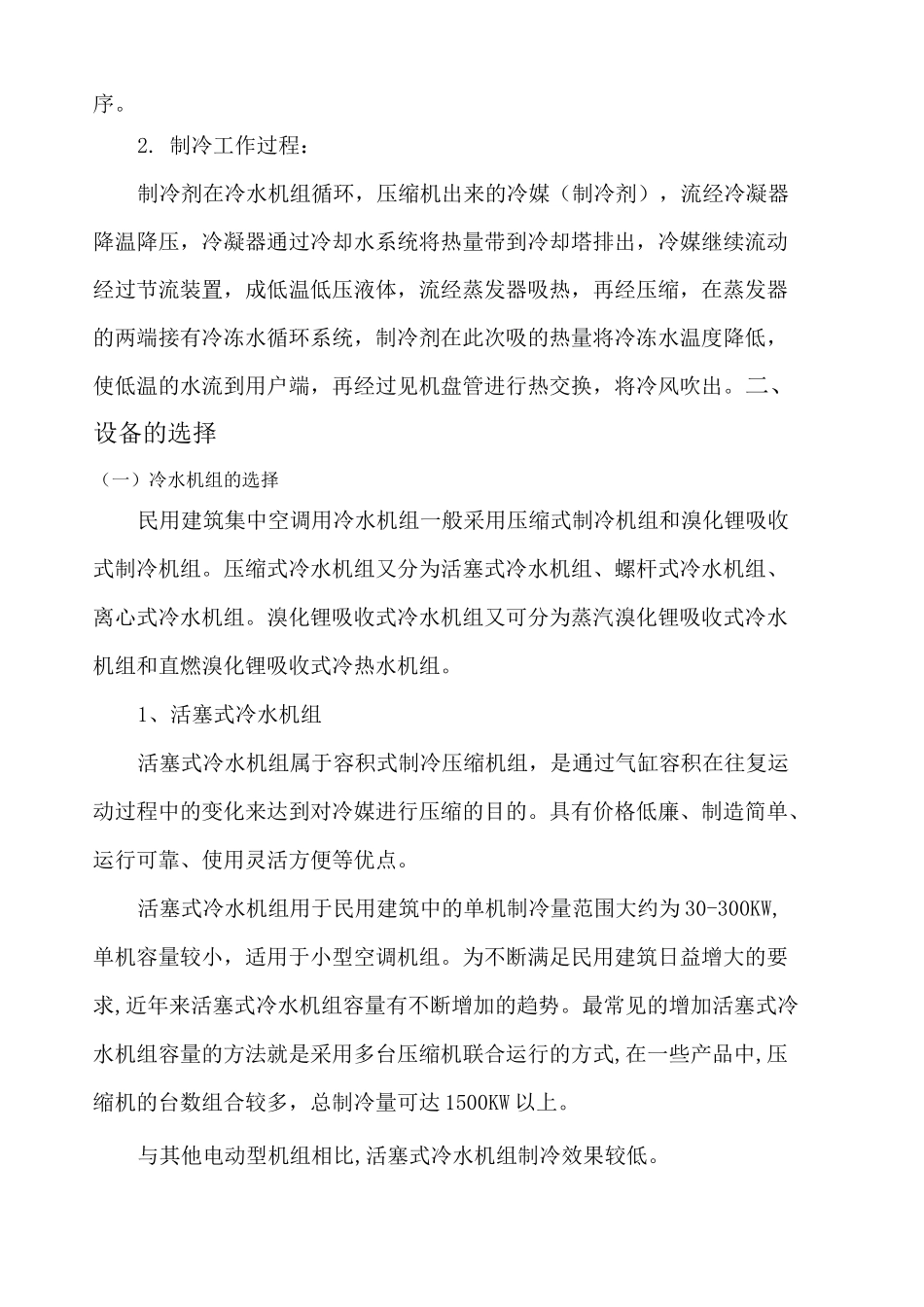

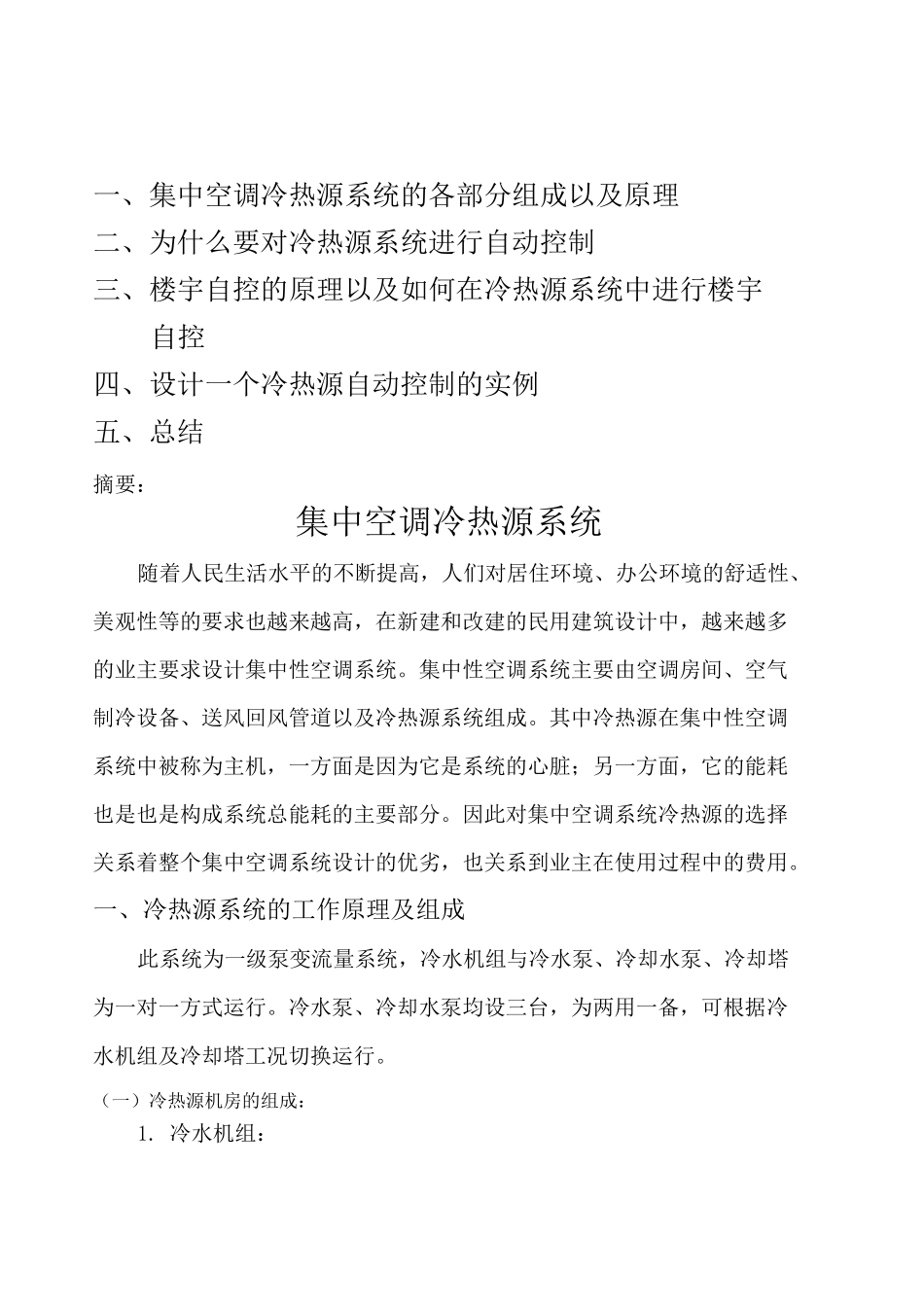

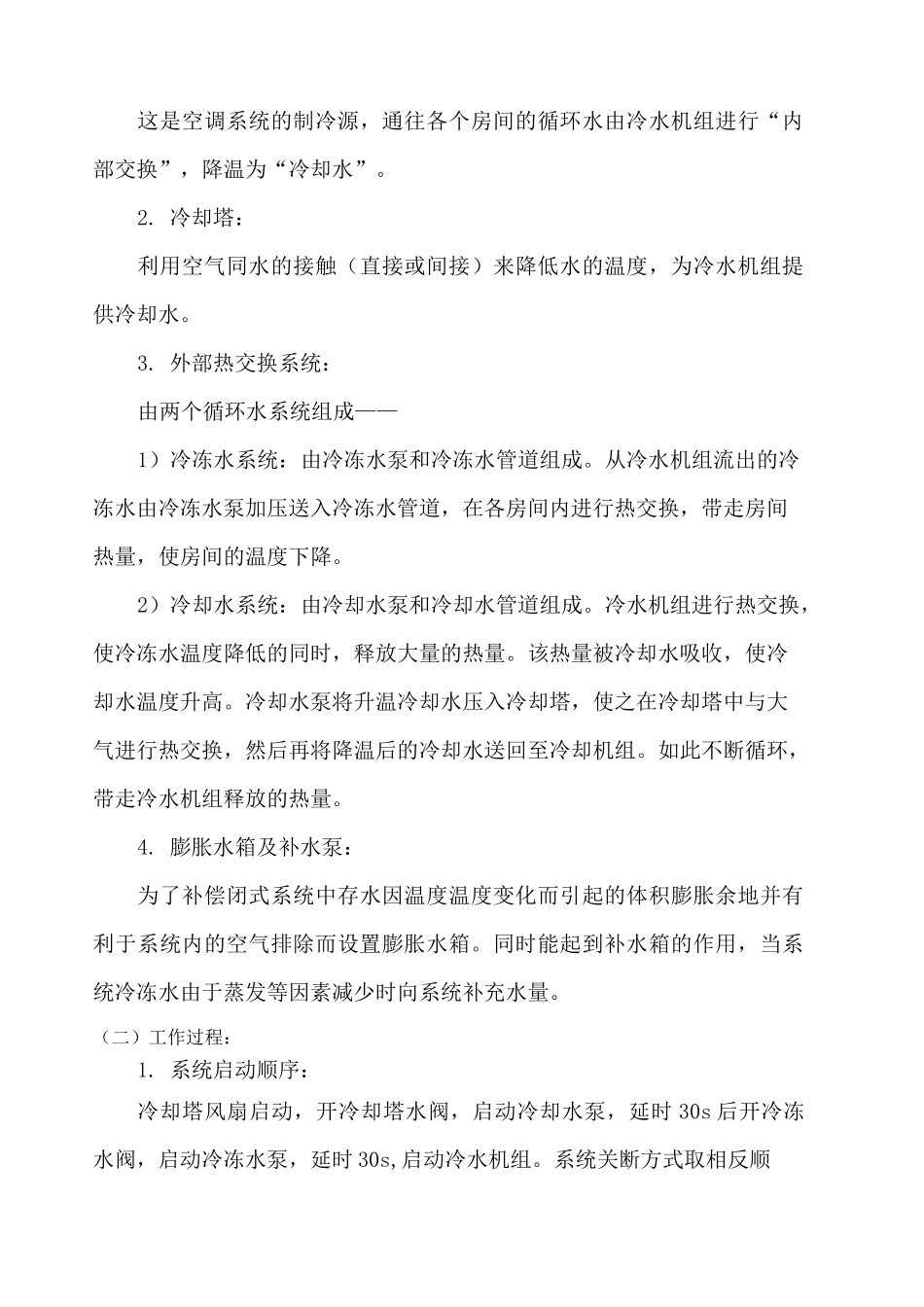

一、集中空调冷热源系统的各部分组成以及原理二、为什么要对冷热源系统进行自动控制三、楼宇自控的原理以及如何在冷热源系统中进行楼宇自控四、设计一个冷热源自动控制的实例五、总结摘要：集中空调冷热源系统随着人民生活水平的不断提高，人们对居住环境、办公环境的舒适性、美观性等的要求也越来越高，在新建和改建的民用建筑设计中，越来越多的业主要求设计集中性空调系统。集中性空调系统主要由空调房间、空气制冷设备、送风回风管道以及冷热源系统组成。其中冷热源在集中性空调系统中被称为主机，一方面是因为它是系统的心脏；另一方面，它的能耗也是也是构成系统总能耗的主要部分。因此对集中空调系统冷热源的选择关系着整个集中空调系统设计的优劣，也关系到业主在使用过程中的费用。一、冷热源系统的工作原理及组成此系统为一级泵变流量系统，冷水机组与冷水泵、冷却水泵、冷却塔为一对一方式运行。冷水泵、冷却水泵均设三台，为两用一备，可根据冷水机组及冷却塔工况切换运行。（一）冷热源机房的组成：1. 冷水机组：这是空调系统的制冷源，通往各个房间的循环水由冷水机组进行“内部交换”，降温为“冷却水”。2. 冷却塔：利用空气同水的接触（直接或间接）来降低水的温度，为冷水机组提供冷却水。3. 外部热交换系统：由两个循环水系统组成——1）冷冻水系统：由冷冻水泵和冷冻水管道组成。从冷水机组流出的冷冻水由冷冻水泵加压送入冷冻水管道，在各房间内进行热交换，带走房间热量，使房间的温度下降。2）冷却水系统：由冷却水泵和冷却水管道组成。冷水机组进行热交换，使冷冻水温度降低的同时，释放大量的热量。该热量被冷却水吸收，使冷却水温度升高。冷却水泵将升温冷却水压入冷却塔，使之在冷却塔中与大气进行热交换，然后再将降温后的冷却水送回至冷却机组。如此不断循环，带走冷水机组释放的热量。4. 膨胀水箱及补水泵：为了补偿闭式系统中存水因温度温度变化而引起的体积膨胀余地并有利于系统内的空气排除而设置膨胀水箱。同时能起到补水箱的作用，当系统冷冻水由于蒸发等因素减少时向系统补充水量。（二）工作过程：1. 系统启动顺序：冷却塔风扇启动，开冷却塔水阀，启动冷却水泵，延时 30s 后开冷冻水阀，启动冷冻水泵，延时 30s,启动冷水机组。系统关断方式取相反顺序。2. 制冷工作过程：制冷剂在冷水机组循环，压缩机出来的冷媒（制冷剂），流经冷凝器降温降压，冷凝器通过冷却水系统将热量带到冷却塔排出，冷媒继...
