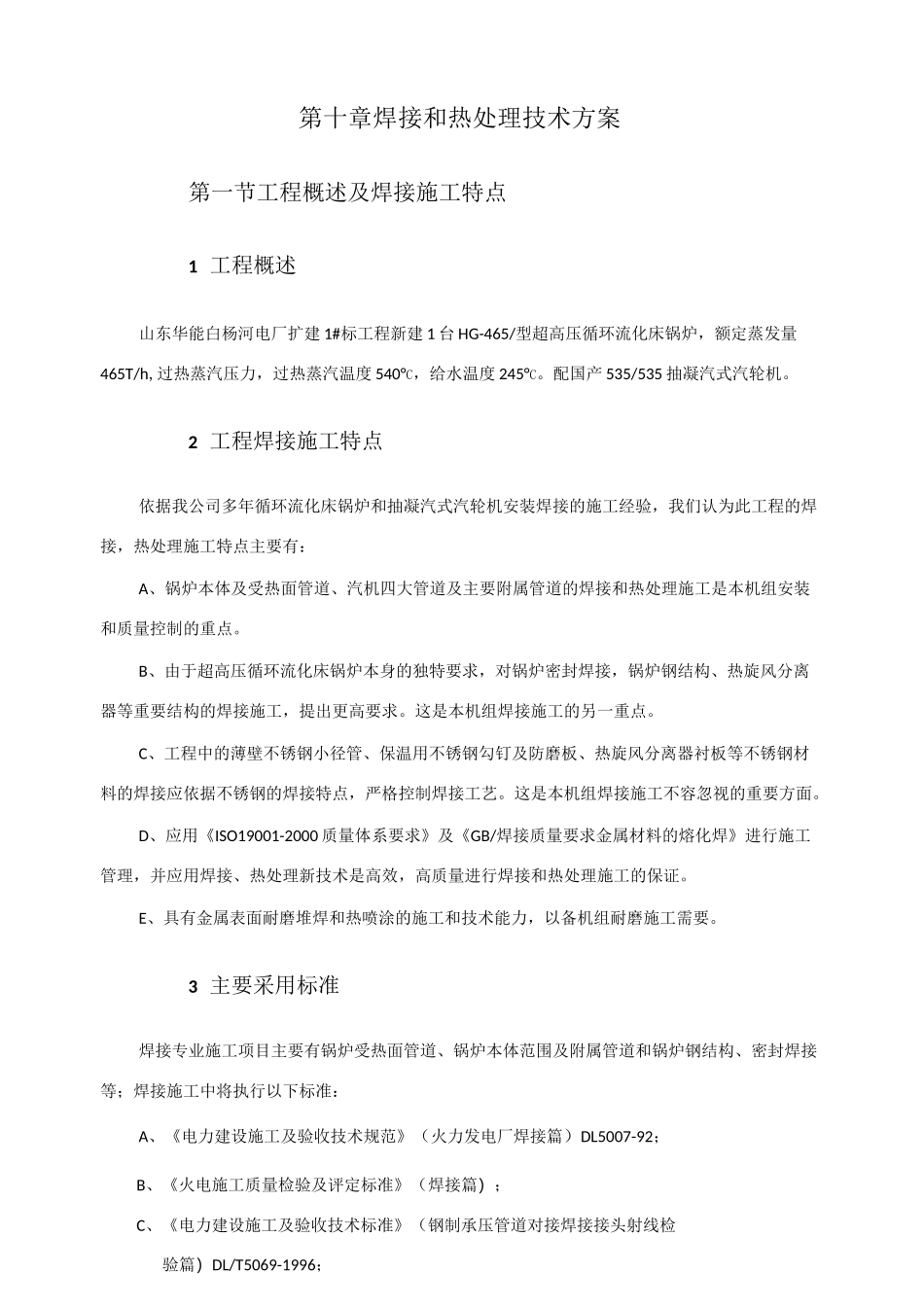

第十章焊接和热处理技术方案第一节工程概述及焊接施工特点1 工程概述山东华能白杨河电厂扩建 1#标工程新建 1 台 HG-465/型超高压循环流化床锅炉，额定蒸发量465T/h,过热蒸汽压力，过热蒸汽温度 540°C，给水温度 245°C。配国产 535/535 抽凝汽式汽轮机。2 工程焊接施工特点依据我公司多年循环流化床锅炉和抽凝汽式汽轮机安装焊接的施工经验，我们认为此工程的焊接，热处理施工特点主要有：A、锅炉本体及受热面管道、汽机四大管道及主要附属管道的焊接和热处理施工是本机组安装和质量控制的重点。B、由于超高压循环流化床锅炉本身的独特要求，对锅炉密封焊接，锅炉钢结构、热旋风分离器等重要结构的焊接施工，提出更高要求。这是本机组焊接施工的另一重点。C、工程中的薄壁不锈钢小径管、保温用不锈钢勾钉及防磨板、热旋风分离器衬板等不锈钢材料的焊接应依据不锈钢的焊接特点，严格控制焊接工艺。这是本机组焊接施工不容忽视的重要方面。D、应用《ISO19001-2000 质量体系要求》及《GB/焊接质量要求金属材料的熔化焊》进行施工管理，并应用焊接、热处理新技术是高效，高质量进行焊接和热处理施工的保证。E、具有金属表面耐磨堆焊和热喷涂的施工和技术能力，以备机组耐磨施工需要。3 主要采用标准焊接专业施工项目主要有锅炉受热面管道、锅炉本体范围及附属管道和锅炉钢结构、密封焊接等；焊接施工中将执行以下标准：A、《电力建设施工及验收技术规范》（火力发电厂焊接篇）DL5007-92；B、《火电施工质量检验及评定标准》（焊接篇）；C、《电力建设施工及验收技术标准》（钢制承压管道对接焊接接头射线检验篇）DL/T5069-1996；D、《电力建设施工及验收技术规范》（管道焊接接头检验篇）DL/5048-95；E、《钢熔化焊对接接头射线照相和质量分级》GB3323-87；F、《锅炉和钢制压力容器对接焊缝超声波探伤》JB1152-81；G、《焊工技术考试规程》DL/T679-1999；H、《钢筋焊接及验收规程》JGJ18-96I、《铝母线焊接技术规程》DL/T754-20014 焊接专业人员的配备表 1：焊接专业人员配备焊接专业技术负责人焊接质量检查员焊工焊接热处理人员2 人1 人40 人2 人5 主要焊接机械的配置表 2：主要焊接机械配置序号机械名称机械型号数量备注1逆变直流式电焊机ZX7-400S60 台2脉冲直流氩弧焊机GTS-3004 台3CO2 焊机时代 ZP7-5004 台4焊条烘干箱YDH-1502 台5吸湿机AHNB16mm1 台6电脑温控柜WKG-240KW2 台第二节焊接施工方案1 小径管焊接方案对...
