数控宏程序教程1

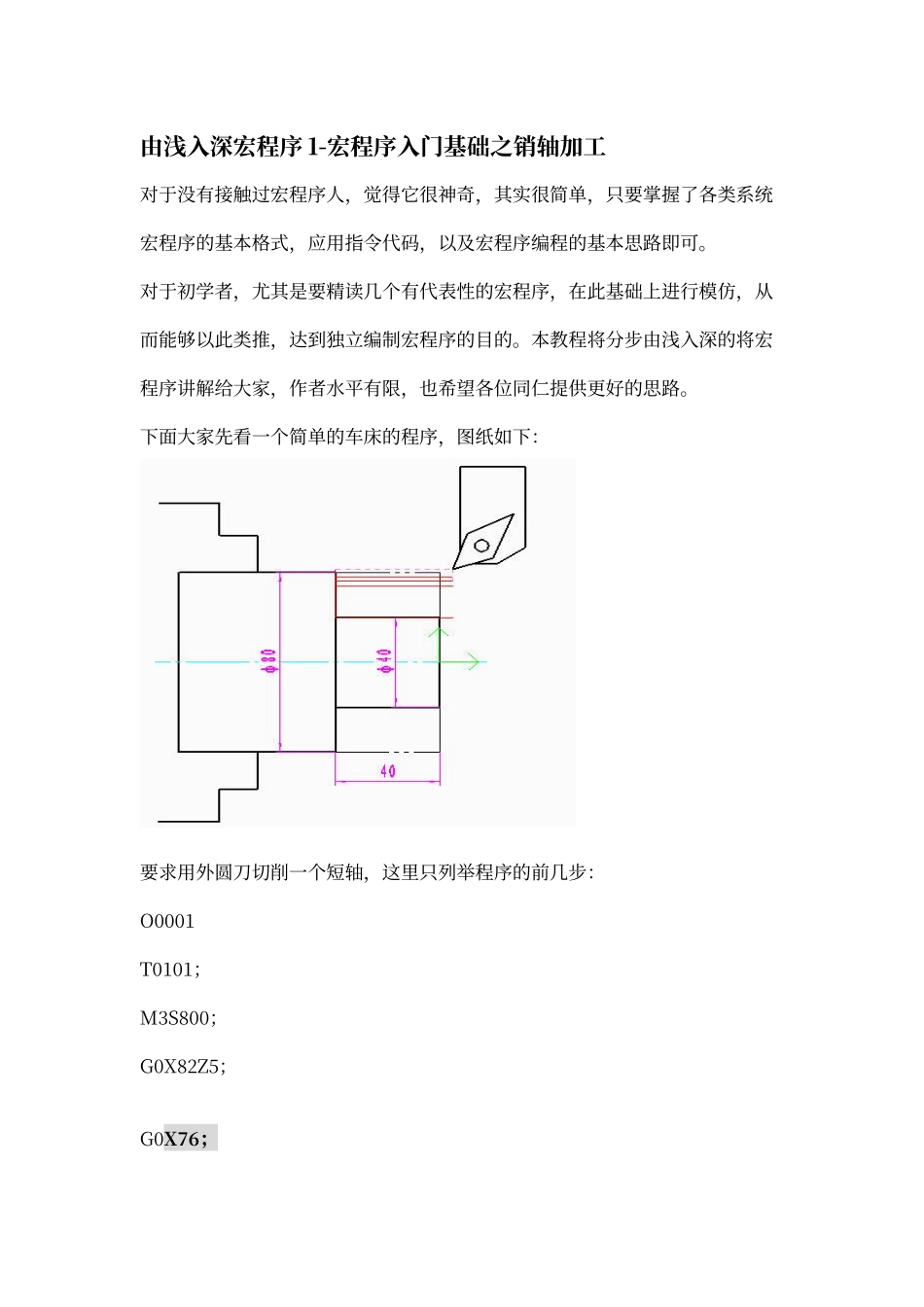

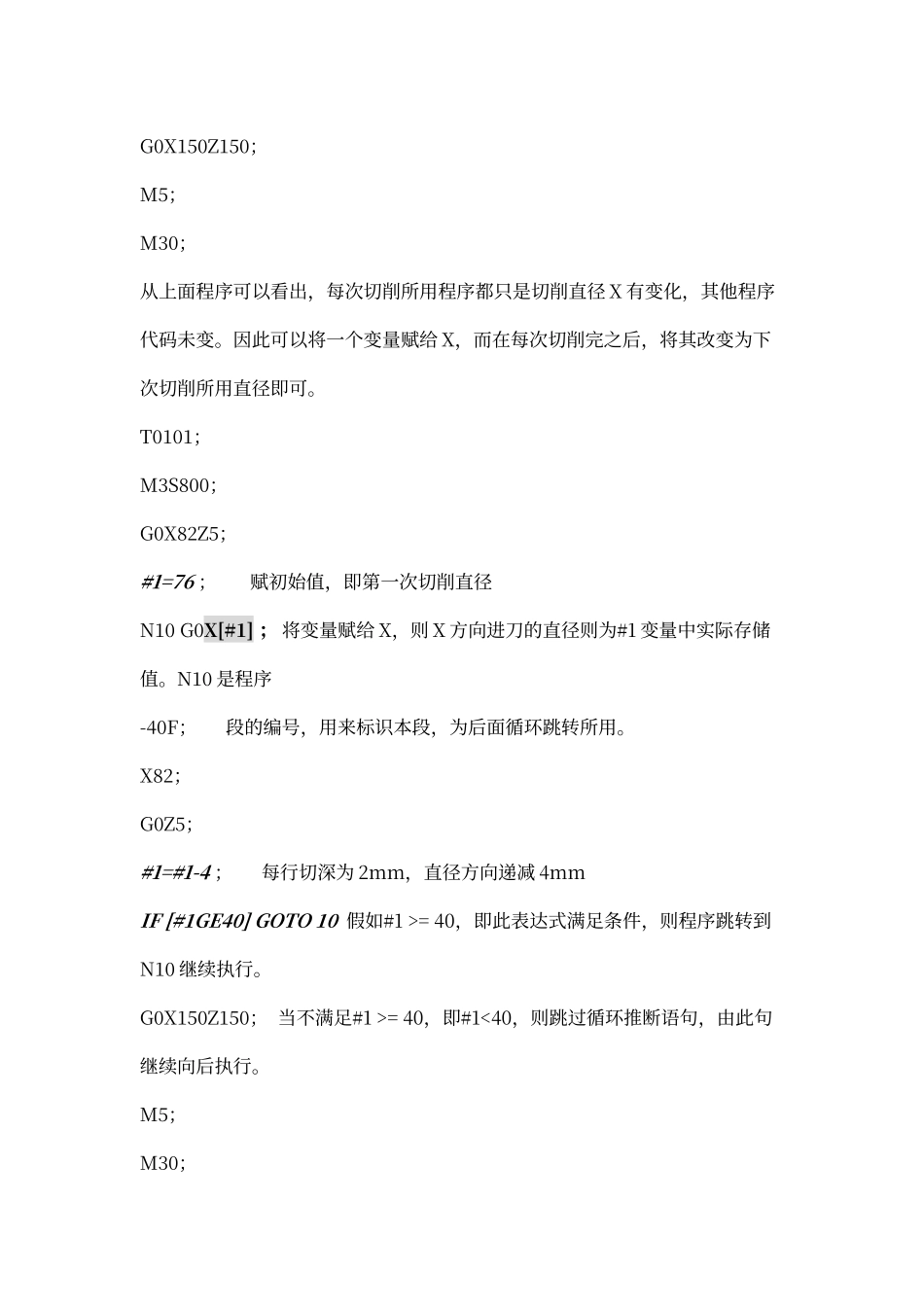

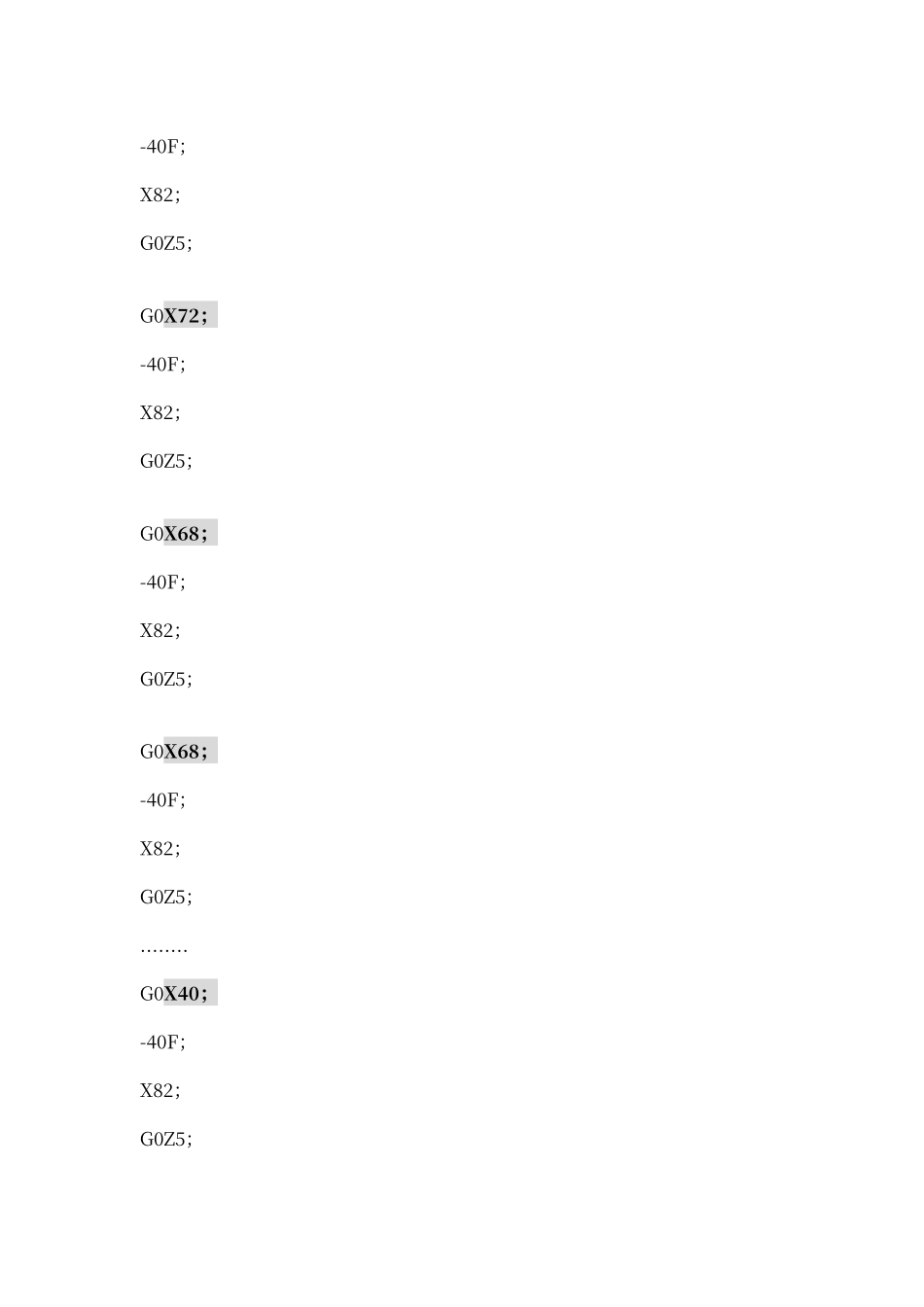

由浅入深宏程序 1-宏程序入门基础之销轴加工对于没有接触过宏程序人，觉得它很神奇，其实很简单，只要掌握了各类系统宏程序的基本格式，应用指令代码，以及宏程序编程的基本思路即可。对于初学者，尤其是要精读几个有代表性的宏程序，在此基础上进行模仿，从而能够以此类推，达到独立编制宏程序的目的。本教程将分步由浅入深的将宏程序讲解给大家，作者水平有限，也希望各位同仁提供更好的思路。下面大家先看一个简单的车床的程序，图纸如下：要求用外圆刀切削一个短轴，这里只列举程序的前几步：O0001T0101；M3S800；G0X82Z5；G0X76；-40F；X82；G0Z5；G0X72；-40F；X82；G0Z5；G0X68；-40F；X82；G0Z5；G0X68；-40F；X82；G0Z5；........G0X40；-40F；X82；G0Z5；G0X150Z150；M5；M30；从上面程序可以看出，每次切削所用程序都只是切削直径 X 有变化，其他程序代码未变。因此可以将一个变量赋给 X，而在每次切削完之后，将其改变为下次切削所用直径即可。T0101；M3S800；G0X82Z5；#1=76 ； 赋初始值，即第一次切削直径N10 G0X[#1] ； 将变量赋给 X，则 X 方向进刀的直径则为#1 变量中实际存储值。N10 是程序-40F； 段的编号，用来标识本段，为后面循环跳转所用。X82；G0Z5；#1=#1-4 ； 每行切深为 2mm，直径方向递减 4mmIF [#1GE40] GOTO 10 假如#1 >= 40，即此表达式满足条件，则程序跳转到N10 继续执行。G0X150Z150； 当不满足#1 >= 40，即#1<40，则跳过循环推断语句，由此句继续向后执行。M5；M30；由浅入深宏程序 2-宏程序之销轴粗精加工本篇文章利用宏程序简单模仿数控系统的外圆车削循环功能。在此用前一篇的图纸与程序原程序：T0101；M3S800；G0X82Z5； 粗加工开始#2=； Z 向的加工余量#3=； 外圆方向的加工余量#4=； 每层切削后的回退量#1=76+2*#3； 考虑了精加工余量的第一次切削直径N10 G0X[#1]；将变量赋给 X，则 X 方向进刀的直径则为#1 变量中实际存储值。N10 是程序G1Z[-40+#2]； 段的编号，用来标识本段，为后面循环跳转所用。X[#1+#4]； 每次切削只回退#4 的值G0Z5；#1=#1-4 ； 单边切深为 2mm，直径方向每次递减 4mmIF [#1GE40] GOGO 10； 假如#1 >= 40，即此表达式满足条件，则程序跳转到 N10 继续执行。M03S1200 当不满足#1 >= 40，即#1<40，则跳过循环推断语句，由此句继续向后执行。G0X40 由此开始精加工-40FX82G0X150Z150M5M30由浅入深宏程序 3-宏程序车半...
