数控攻丝工艺

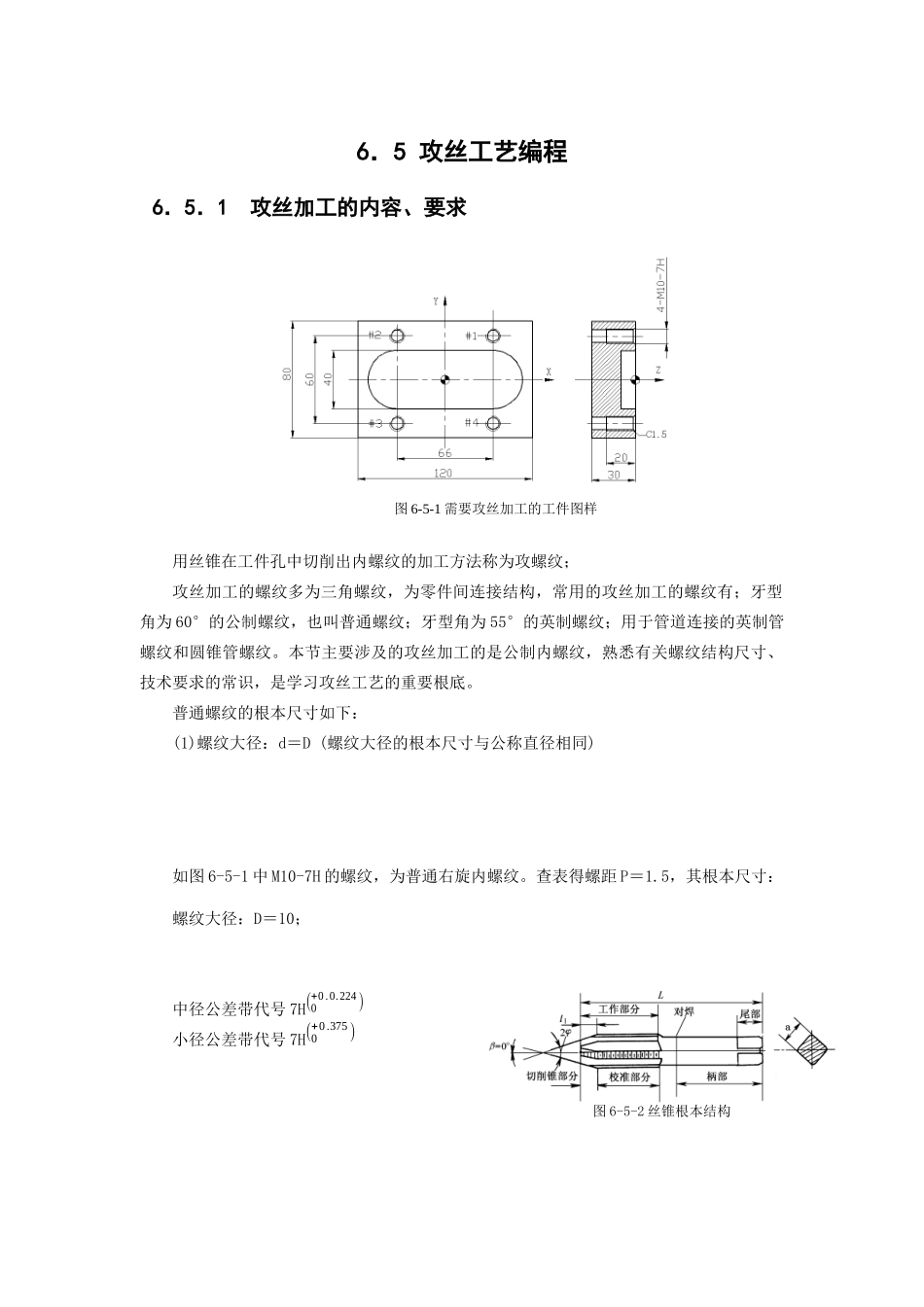

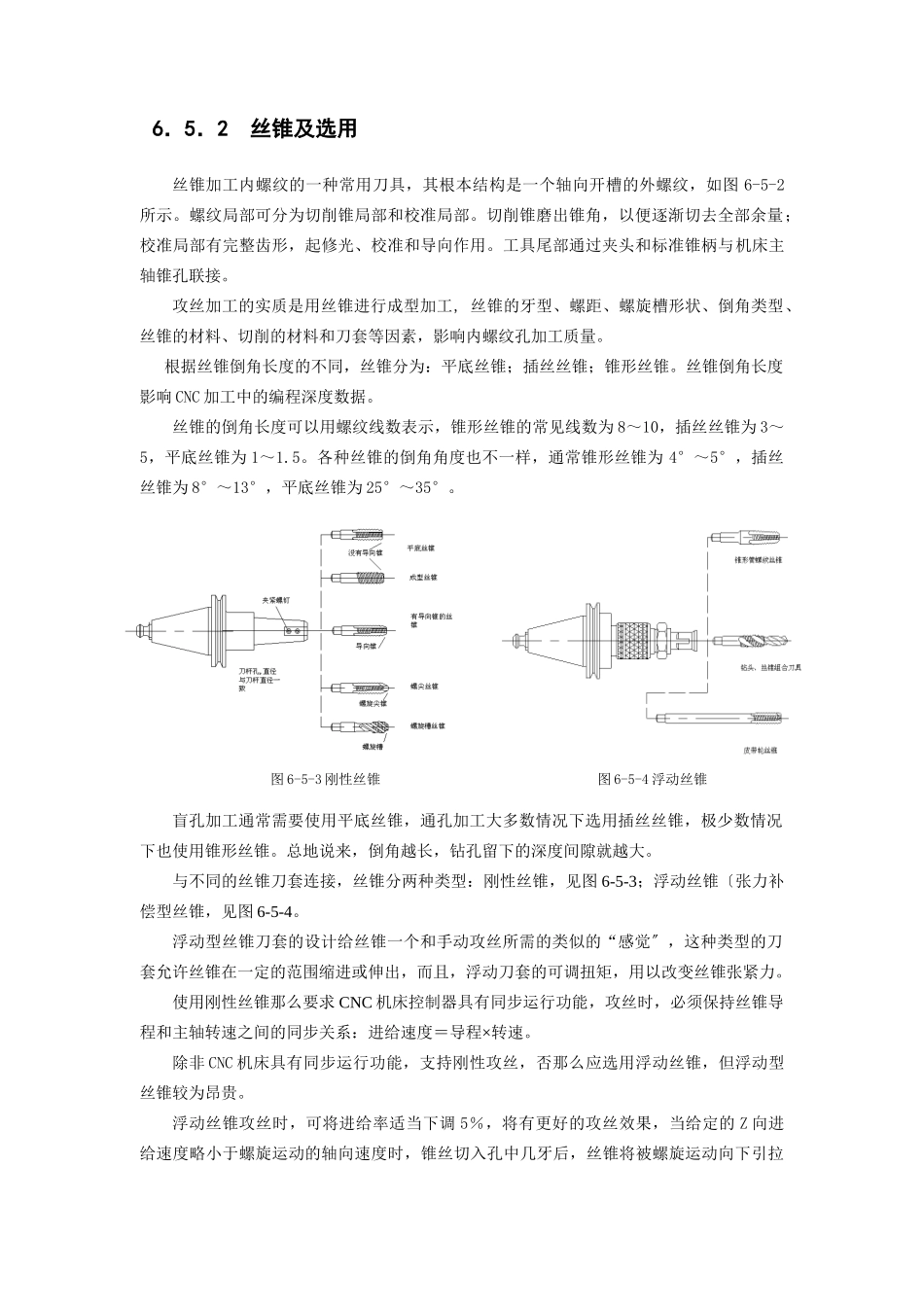

6．5 攻丝工艺编程6．5．1 攻丝加工的内容、要求用丝锥在工件孔中切削出内螺纹的加工方法称为攻螺纹； 攻丝加工的螺纹多为三角螺纹，为零件间连接结构，常用的攻丝加工的螺纹有；牙型角为 60°的公制螺纹，也叫普通螺纹；牙型角为 55°的英制螺纹；用于管道连接的英制管螺纹和圆锥管螺纹。本节主要涉及的攻丝加工的是公制内螺纹，熟悉有关螺纹结构尺寸、技术要求的常识，是学习攻丝工艺的重要根底。普通螺纹的根本尺寸如下：(1)螺纹大径：d＝D (螺纹大径的根本尺寸与公称直径相同)如图 6-5-1 中 M10-7H 的螺纹，为普通右旋内螺纹。查表得螺距 P＝1.5，其根本尺寸：螺纹大径：D＝10；中径公差带代号 7H(0+0 .0.224)小径公差带代号 7H(0+0 .375)图 6-5-1 需要攻丝加工的工件图样图 6-5-2 丝锥根本结构6．5．2 丝锥及选用丝锥加工内螺纹的一种常用刀具，其根本结构是一个轴向开槽的外螺纹，如图 6-5-2所示。螺纹局部可分为切削锥局部和校准局部。切削锥磨出锥角，以便逐渐切去全部余量；校准局部有完整齿形，起修光、校准和导向作用。工具尾部通过夹头和标准锥柄与机床主轴锥孔联接。攻丝加工的实质是用丝锥进行成型加工, 丝锥的牙型、螺距、螺旋槽形状、倒角类型、丝锥的材料、切削的材料和刀套等因素，影响内螺纹孔加工质量。 根据丝锥倒角长度的不同，丝锥分为：平底丝锥；插丝丝锥；锥形丝锥。丝锥倒角长度影响 CNC 加工中的编程深度数据。丝锥的倒角长度可以用螺纹线数表示，锥形丝锥的常见线数为 8～10，插丝丝锥为 3～5，平底丝锥为 1～1.5。各种丝锥的倒角角度也不一样，通常锥形丝锥为 4°～5°，插丝丝锥为 8°～13°，平底丝锥为 25°～35°。盲孔加工通常需要使用平底丝锥，通孔加工大多数情况下选用插丝丝锥，极少数情况下也使用锥形丝锥。总地说来，倒角越长，钻孔留下的深度间隙就越大。与不同的丝锥刀套连接，丝锥分两种类型：刚性丝锥，见图 6-5-3；浮动丝锥〔张力补偿型丝锥，见图 6-5-4。浮动型丝锥刀套的设计给丝锥一个和手动攻丝所需的类似的“感觉〞，这种类型的刀套允许丝锥在一定的范围缩进或伸出，而且，浮动刀套的可调扭矩，用以改变丝锥张紧力。使用刚性丝锥那么要求 CNC 机床控制器具有同步运行功能，攻丝时，必须保持丝锥导程和主轴转速之间的同步关系：进给速度＝导程×转速。除非 CNC 机床具有同步运行功能，支持刚性攻丝，否那么应选用浮动丝锥，但浮动型丝锥较为昂贵。浮动丝...
