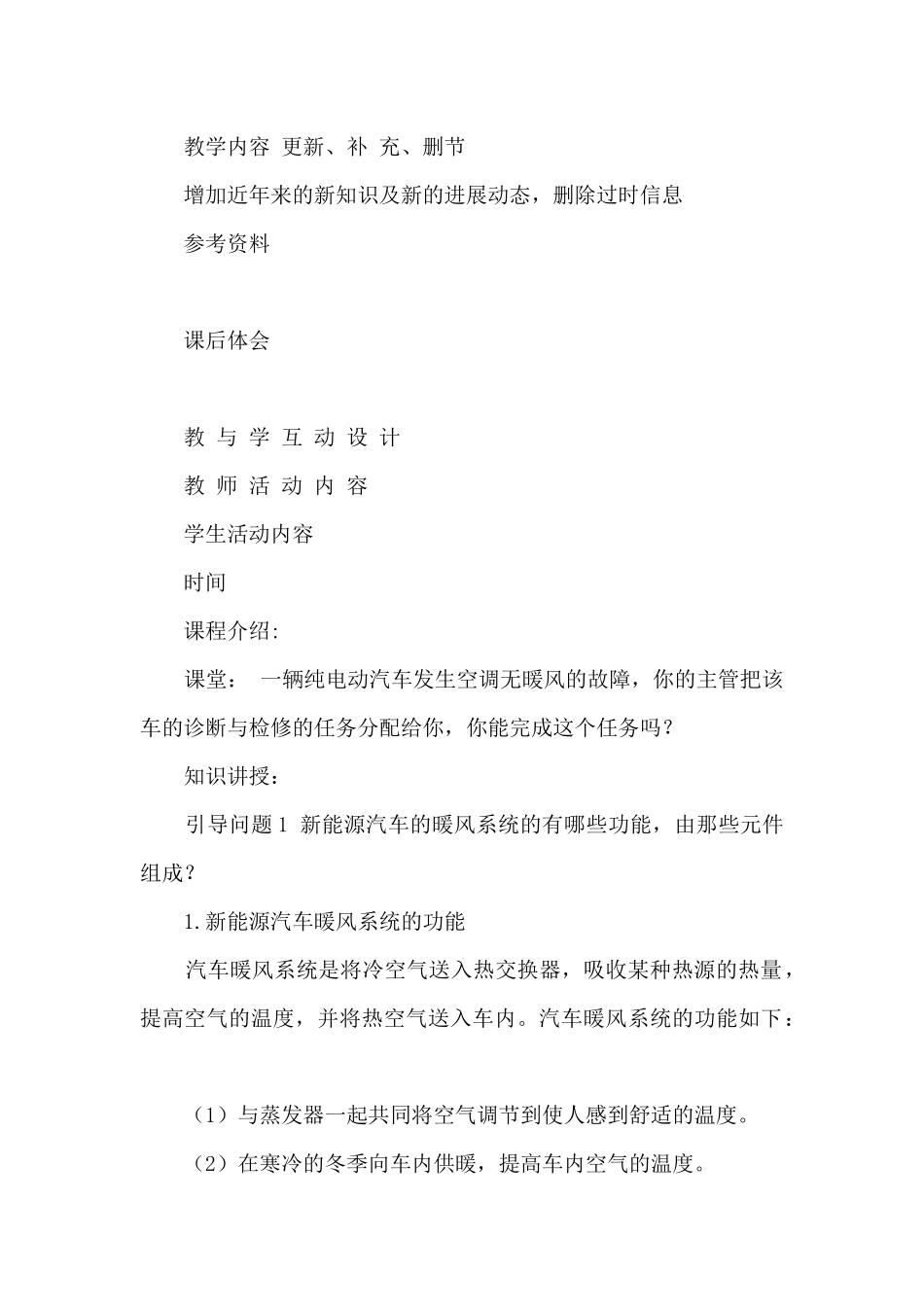

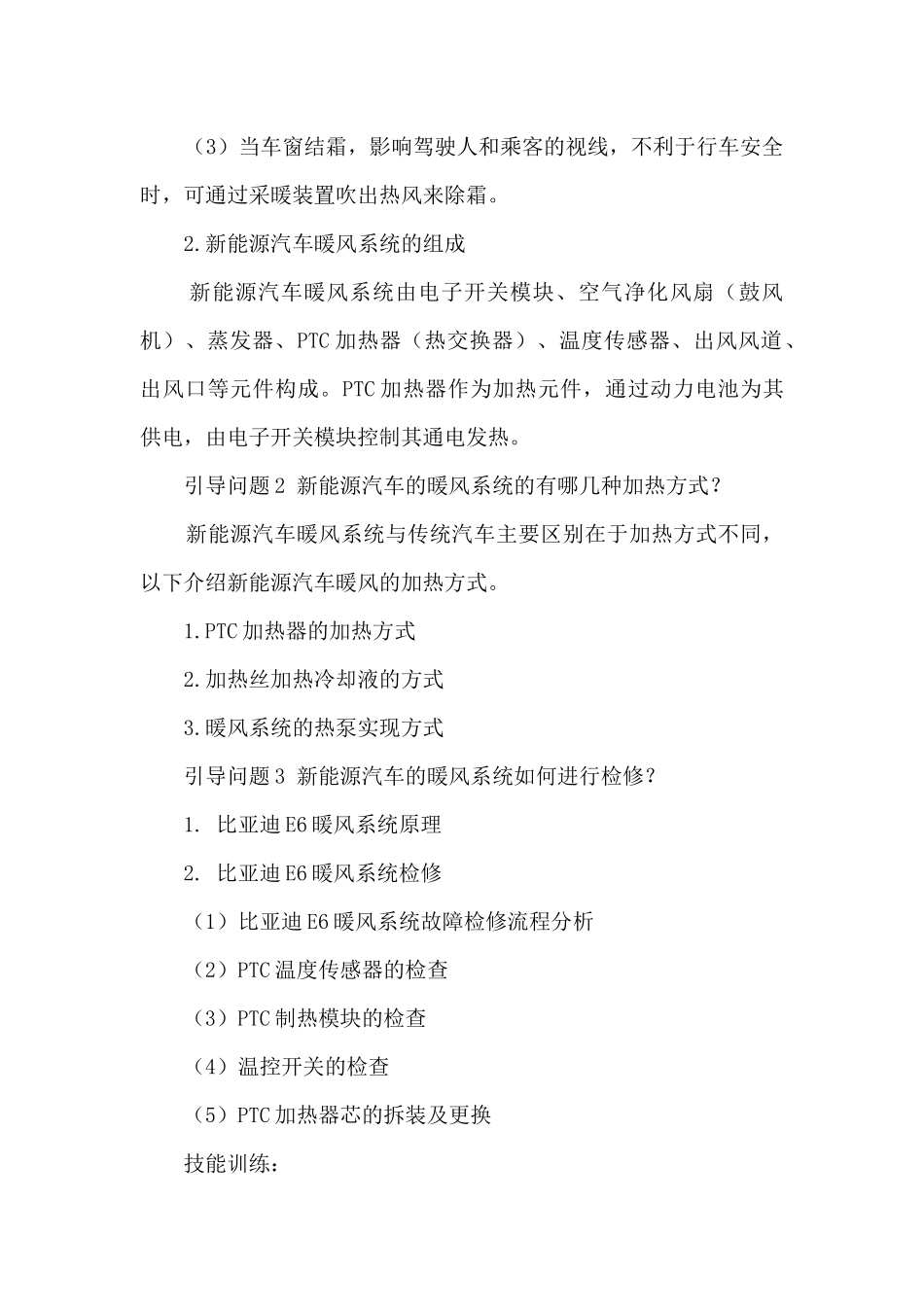

新能源汽车暖风系统检修教学设计 教 学 目 标 知识教学点 1. 能够描述新能源汽车暖风系统的功能和组成； 2. 能够描述新能源汽车暖风系统的加热方式； 3. 能够描述新能源汽车典型车型暖风系统的检修方法。 能力 培育点 1. 能够进行新能源汽车 PTC 加热器更换与检测。 德育渗透点 万事开头难，做人事事情，从开头就要做好 教 学 重 点 难 点 重点 新能源汽车典型车型暖风系统的检修方法 难点 新能源汽车典型车型暖风系统的检修方法 学法引导 讲授法、讨论法；通过系统介绍引发学生兴趣，给出资料学生猎取信息，然后应用所获信息解决问题 教学内容 更新、补 充、删节 增加近年来的新知识及新的进展动态，删除过时信息 参考资料 课后体会 教 与 学 互 动 设 计 教 师 活 动 内 容 学生活动内容 时间 课程介绍: 课堂： 一辆纯电动汽车发生空调无暖风的故障，你的主管把该车的诊断与检修的任务分配给你，你能完成这个任务吗？ 知识讲授： 引导问题 1 新能源汽车的暖风系统的有哪些功能，由那些元件组成？ 1.新能源汽车暖风系统的功能 汽车暖风系统是将冷空气送入热交换器，吸收某种热源的热量，提高空气的温度，并将热空气送入车内。汽车暖风系统的功能如下： （1）与蒸发器一起共同将空气调节到使人感到舒适的温度。 （2）在寒冷的冬季向车内供暖，提高车内空气的温度。 （3）当车窗结霜，影响驾驶人和乘客的视线，不利于行车安全时，可通过采暖装置吹出热风来除霜。 2.新能源汽车暖风系统的组成 新能源汽车暖风系统由电子开关模块、空气净化风扇（鼓风机）、蒸发器、PTC 加热器（热交换器）、温度传感器、出风风道、出风口等元件构成。PTC 加热器作为加热元件，通过动力电池为其供电，由电子开关模块控制其通电发热。 引导问题 2 新能源汽车的暖风系统的有哪几种加热方式？ 新能源汽车暖风系统与传统汽车主要区别在于加热方式不同，以下介绍新能源汽车暖风的加热方式。 1.PTC 加热器的加热方式 2.加热丝加热冷却液的方式 3.暖风系统的热泵实现方式 引导问题 3 新能源汽车的暖风系统如何进行检修？ 1. 比亚迪 E6 暖风系统原理 2. 比亚迪 E6 暖风系统检修 （1）比亚迪 E6 暖风系统故障检修流程分析 （2）PTC 温度传感器的检查 （3）PTC 制热模块的检查 （4）温控开关的检查 （5）PTC 加热器芯的拆装及更换 技能训练： 一、技能训练项目及组织 本操...
