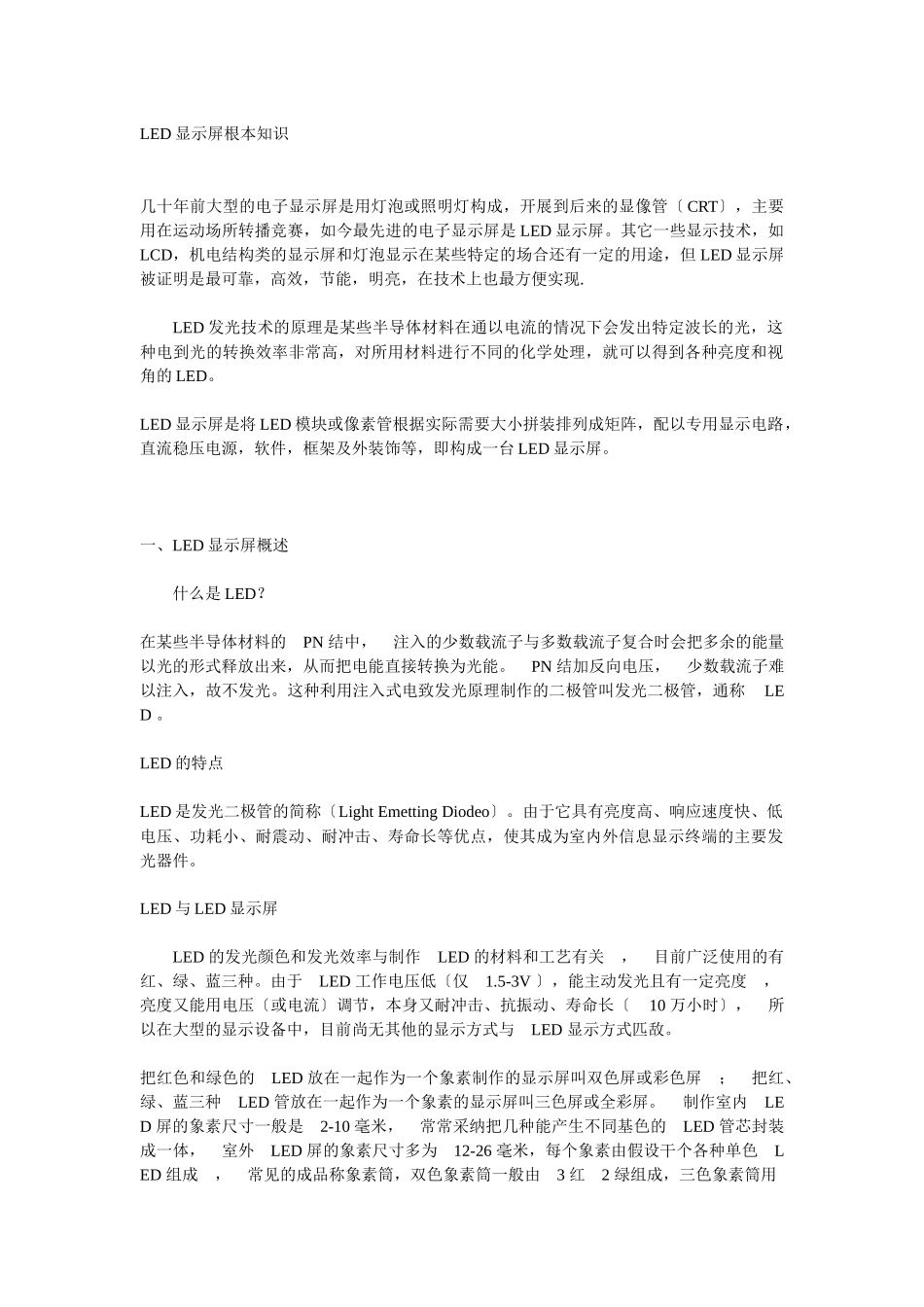

LED 显示屏根本知识 几十年前大型的电子显示屏是用灯泡或照明灯构成,开展到后来的显像管〔 CRT〕,主要用在运动场所转播竞赛,如今最先进的电子显示屏是 LED 显示屏。其它一些显示技术,如LCD,机电结构类的显示屏和灯泡显示在某些特定的场合还有一定的用途,但 LED 显示屏被证明是最可靠,高效,节能,明亮,在技术上也最方便实现. LED 发光技术的原理是某些半导体材料在通以电流的情况下会发出特定波长的光,这种电到光的转换效率非常高,对所用材料进行不同的化学处理,就可以得到各种亮度和视角的 LED。 LED 显示屏是将 LED 模块或像素管根据实际需要大小拼装排列成矩阵,配以专用显示电路,直流稳压电源,软件,框架及外装饰等,即构成一台 LED 显示屏。 一、LED 显示屏概述 什么是 LED? 在某些半导体材料的 PN 结中, 注入的少数载流子与多数载流子复合时会把多余的能量以光的形式释放出来,从而把电能直接转换为光能。 PN 结加反向电压, 少数载流子难以注入,故不发光。这种利用注入式电致发光原理制作的二极管叫发光二极管,通称 LED 。 LED 的特点 LED 是发光二极管的简称〔Light Emetting Diodeo〕。由于它具有亮度高、响应速度快、低电压、功耗小、耐震动、耐冲击、寿命长等优点,使其成为室内外信息显示终端的主要发光器件。 LED 与 LED 显示屏 LED 的发光颜色和发光效率与制作 LED 的材料和工艺有关 , 目前广泛使用的有红、绿、蓝三种。由于 LED 工作电压低〔仅 1.5-3V 〕,能主动发光且有一定亮度 , 亮度又能用电压〔或电流〕调节,本身又耐冲击、抗振动、寿命长〔 10 万小时〕, 所以在大型的显示设备中,目前尚无其他的显示方式与 LED 显示方式匹敌。 把红色和绿色的 LED 放在一起作为一个象素制作的显示屏叫双色屏或彩色屏 ; 把红、绿、蓝三种 LED 管放在一起作为一个象素的显示屏叫三色屏或全彩屏。 制作室内 LED 屏的象素尺寸一般是 2-10 毫米, 常常采纳把几种能产生不同基色的 LED 管芯封装成一体, 室外 LED 屏的象素尺寸多为 12-26 毫米,每个象素由假设干个各种单色 LED 组成 , 常见的成品称象素筒,双色象素筒一般由 3 红 2 绿组成,三色象素筒用 2 红 1 绿 1 兰组成。 无论用 LED 制作单色、双色或三色屏, 欲显示图象需要构成象素的每个 LED 的发光亮度都必须能调节,其调节的精细程度就是显示屏的灰度等级。...
