幕墙工程实测实量

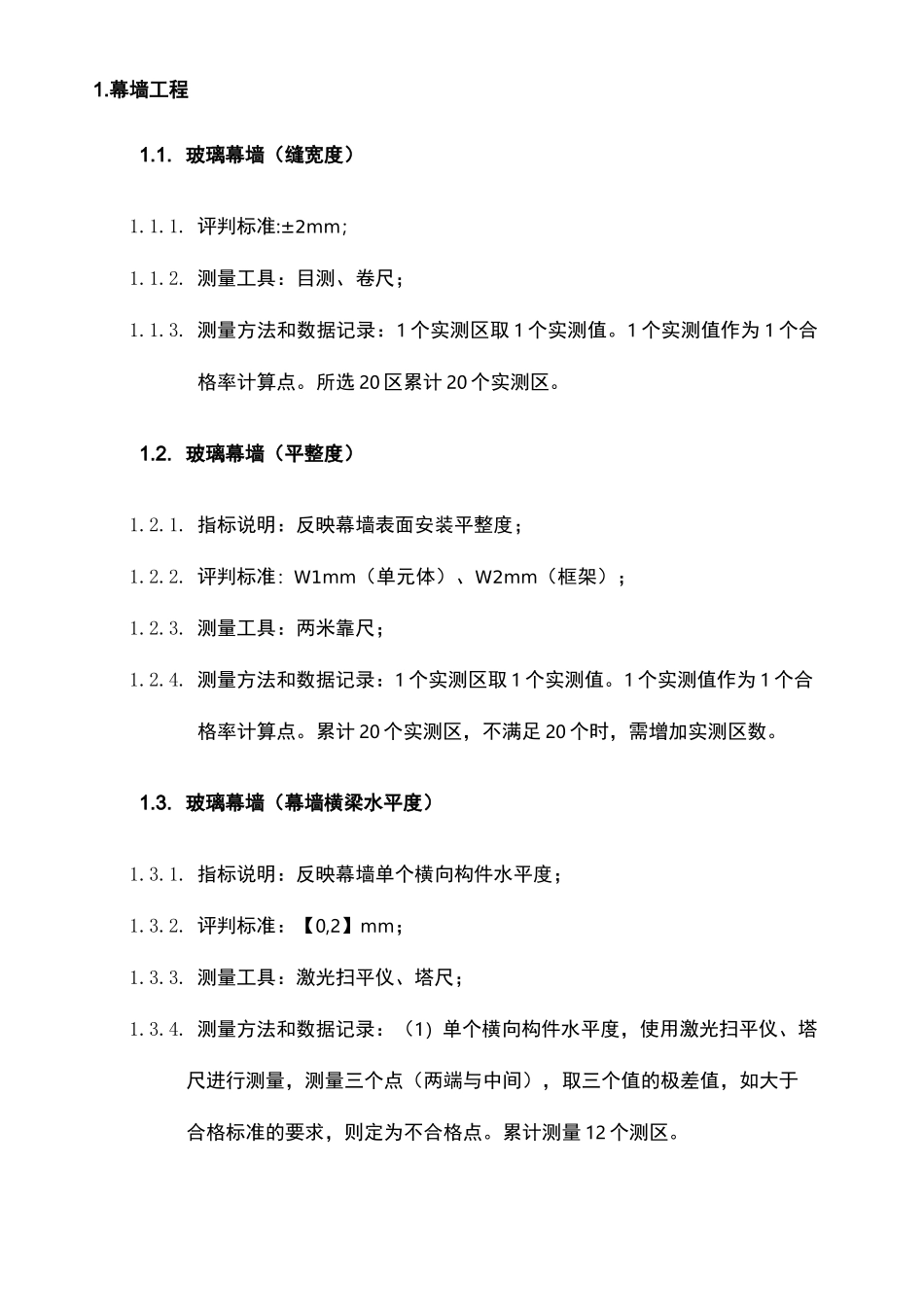

1.幕墙工程1.1. 玻璃幕墙（缝宽度）1.1.1. 评判标准:±2mm；1.1.2. 测量工具：目测、卷尺；1.1.3. 测量方法和数据记录：1 个实测区取 1 个实测值。1 个实测值作为 1 个合格率计算点。所选 20 区累计 20 个实测区。1.2. 玻璃幕墙（平整度）1.2.1. 指标说明：反映幕墙表面安装平整度；1.2.2. 评判标准：W1mm（单元体）、W2mm（框架）；1.2.3. 测量工具：两米靠尺；1.2.4. 测量方法和数据记录：1 个实测区取 1 个实测值。1 个实测值作为 1 个合格率计算点。累计 20 个实测区，不满足 20 个时，需增加实测区数。1.3. 玻璃幕墙（幕墙横梁水平度）1.3.1. 指标说明：反映幕墙单个横向构件水平度；1.3.2. 评判标准：【0,2】mm；1.3.3. 测量工具：激光扫平仪、塔尺；1.3.4. 测量方法和数据记录：（1）单个横向构件水平度，使用激光扫平仪、塔尺进行测量，测量三个点（两端与中间），取三个值的极差值，如大于合格标准的要求，则定为不合格点。累计测量 12 个测区。1.4.玻璃幕墙（幕墙立柱正面垂直度）1.4.1. 指标说明：反映幕墙立柱正面垂直程度；1.4.2. 评判标准：【0,2】mm；1.4.3. 测量工具：两米靠尺；1.4.4. 测量方法和数据记录：1 个实测区取 1 个实测值。1 个实测值作为 1 个合格率计算点。累计 20 个实测区。1.5.金属幕墙（拼接缝宽度偏差）1.5.1. 指标说明：反映幕墙拼缝宽度大小；1.5.2. 评判标准:【0,2】mm；1.5.3. 测量工具：目测、卷尺；1.5.4. 测量方法和数据记录：目测最大缝宽处采用卷尺对拼缝进行测量检查，与设计要求标准进行对比，超过标准 2mm 则不合格；1 个实测区取 1 个实测值。1 个实测值作为 1 个合格率计算点。累计 10 个实测区。1.6.金属幕墙（接缝高低差）1.6.1. 指标说明：反映幕墙型材接缝处相对高低偏差的程度；1.6.2. 评判标准:【0,1】mm；1.6.3. 测量工具：目测、钢尺、钢塞片；1.6.4. 测量方法和数据记录：目测选取 1 条疑似高低差最大的型材拼接缝，用钢尺或其他辅助工具紧靠相邻两个拼接型材并跨过接缝，以 1MM 钢塞片插入钢尺与型材之间的缝隙。如能插入，则该测量点不合格；反之则该测量点合格。1 条接缝高低差的实测值作为该实测指标合格率的1 个计算点。累计 10 个实测区。1.7.石材幕墙（拼接缝宽度偏差）1.7.1. 指标说明：反映幕墙拼缝宽度大小；1.7.2. 评判标准：【0,2】mm；1.7.3. 测量工具：目测、卷尺；1.7.4. 测量方法和数据...
