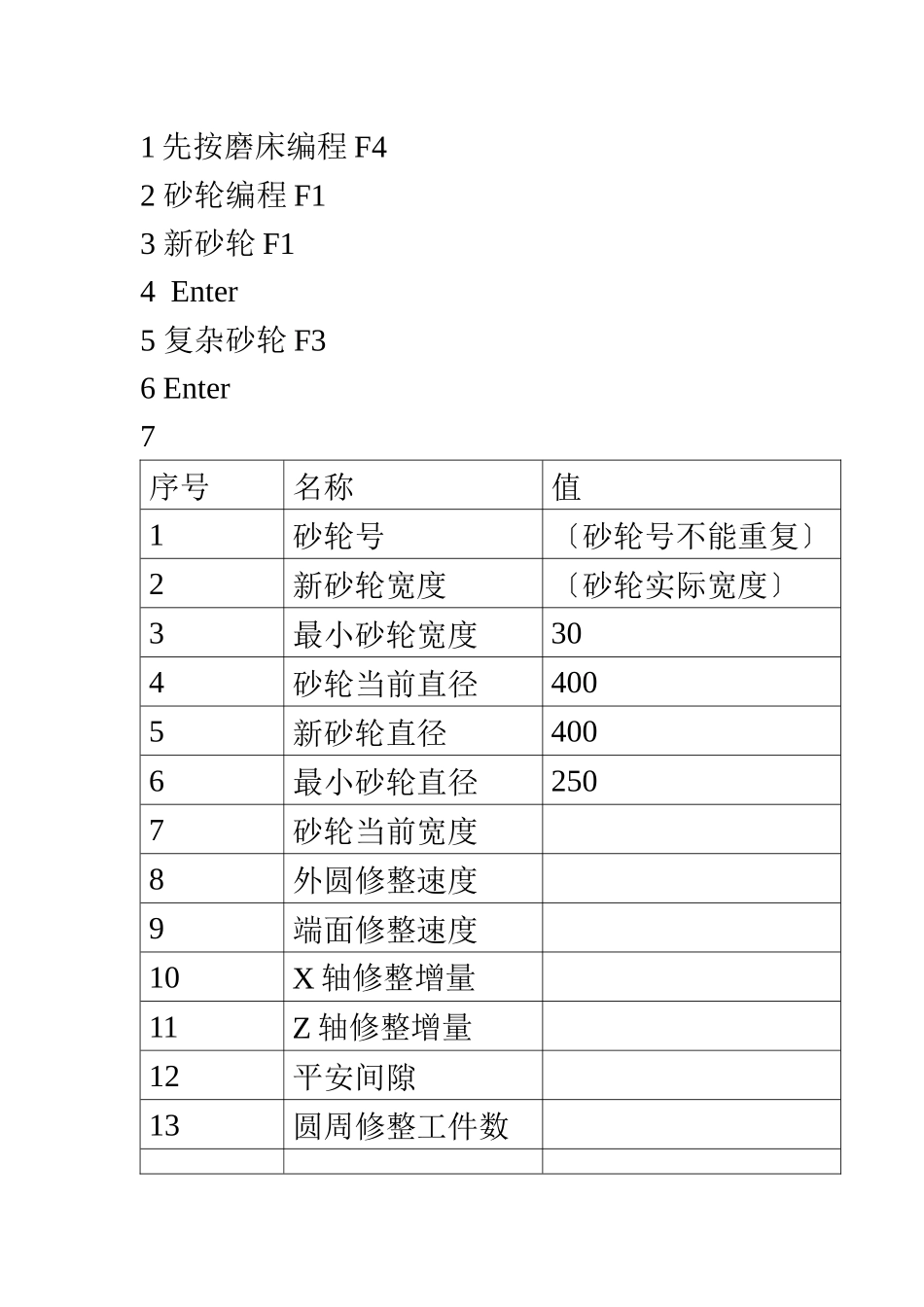

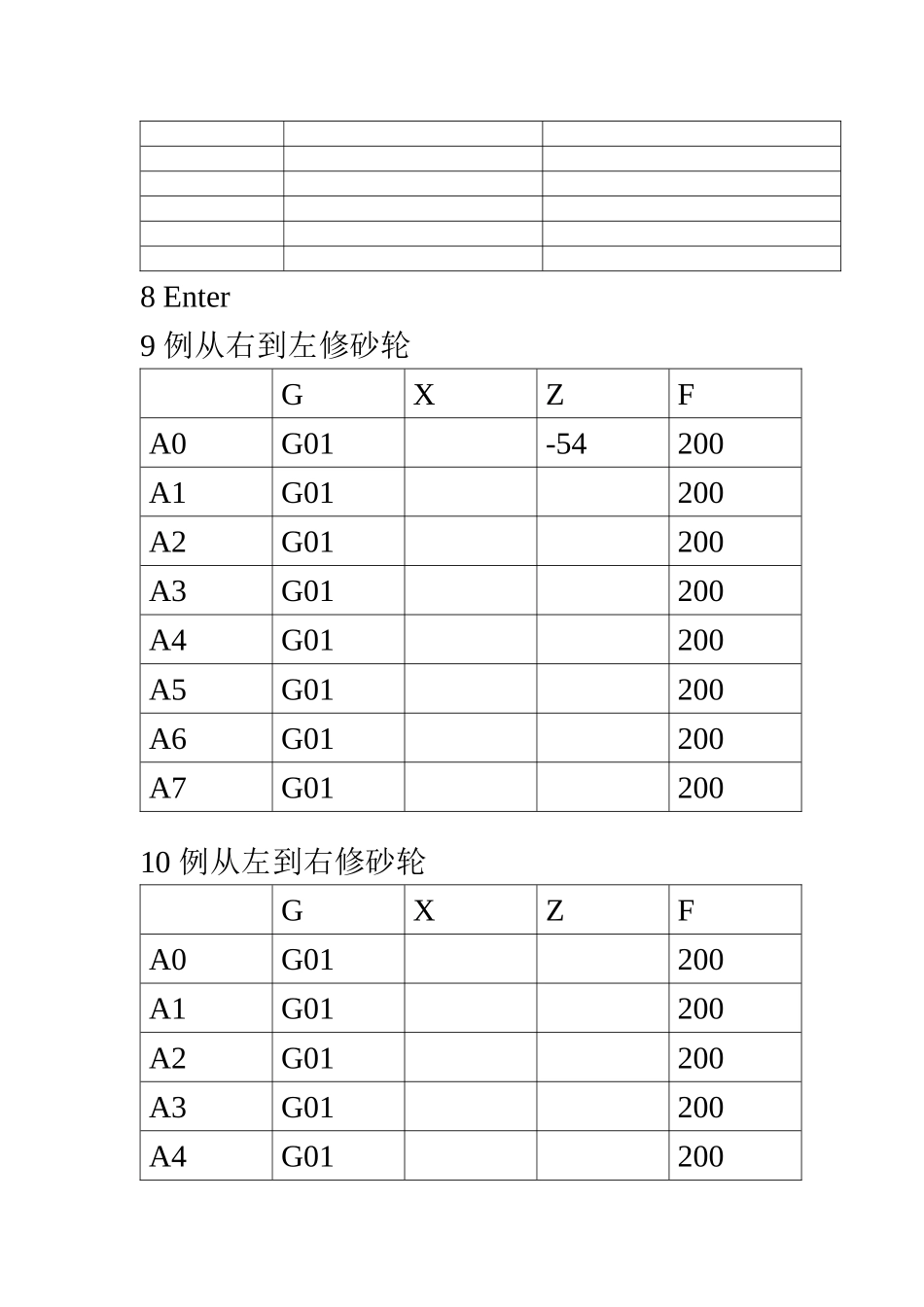

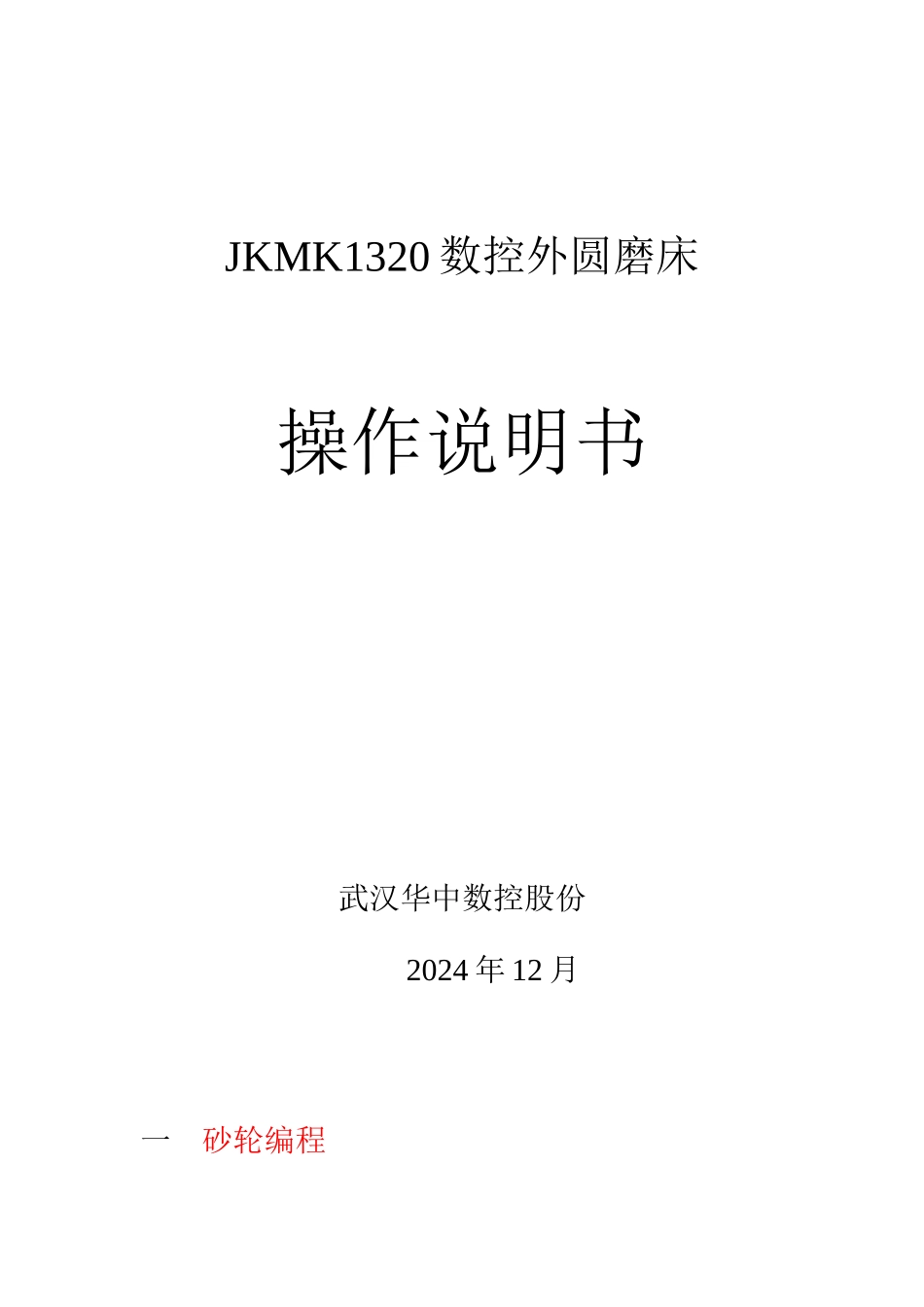

JKMK1320 数控外圆磨床 操作说明书武汉华中数控股份 2024 年 12 月一 砂轮编程1 先按磨床编程 F42 砂轮编程 F13 新砂轮 F14 Enter5 复杂砂轮 F36 Enter7 序号名称值1砂轮号〔砂轮号不能重复〕2新砂轮宽度〔砂轮实际宽度〕3最小砂轮宽度304砂轮当前直径4005新砂轮直径4006最小砂轮直径2507砂轮当前宽度8外圆修整速度9端面修整速度10X 轴修整增量11Z 轴修整增量12平安间隙13圆周修整工件数8 Enter9 例从右到左修砂轮GXZFA0G01-54200A1G01200A2G01200A3G01200A4G01200A5G01200A6G01200A7G0120010 例从左到右修砂轮 GXZFA0G01200A1G01200A2G01200A3G01200A4G01200A5G01200A6G01200二 砂轮修整1 磨削加工 F82 砂轮修整 F43 选定要用的修整砂轮程序4 按 Enter5 降低进给倍率6 按启动按钮三 加工编程1 磨床编程 F42 加工编程 F23 新建加工文件 F14 输入新加工文件名〔123〕按 Enter5 将光标移到单切入磨 G200 处，然后按循环参数 F4，可以看到 G200 所隐藏的循环加工参数如下列图序号值1X 轴起始点2X 轴终点3Z 轴起始点4平安间隙5粗磨后的剩余磨削量6粗磨速度507半精磨后的剩余磨削量8半精磨速度109精磨速度10光磨时间1112M 代码表M03 砂轮转M08冷却开 M33头架慢M05 砂轮停M09冷却关 M34头架停M47 油泵关M52丝泵开 M53丝泵关M12 量仪入M13量仪退 M63量仪进M64 退出量M101用量仪 M100不用仪M07 冷却开M32头架快 M46油泵开加工程序举例O111(跳段磨〕O222(行磨〕O333(单切入磨〕在程序短前加分号可跳过该段O111T111;(砂轮号 111)M15;(加工计数)M08;〔冷却开〕M33;〔头架慢速〕M102;〔量仪进入〕G200;〔单切入磨〕M100;〔量仪退出〕G201; 〔单切入磨〕G202; 〔单切入磨〕M09; 〔冷却关〕M34;〔头架关〕G91G01X50F3000;O222T999; (砂轮号222)M15; (加工计数)M08;M33;G220;〔行磨〕M09;M34;G91G01X50F3000;O333T123;M15;M08;M33;；M102;〔不量仪〕G200;M100;M09;M34;G91G01X50F3000;
