测绘项目技术设计

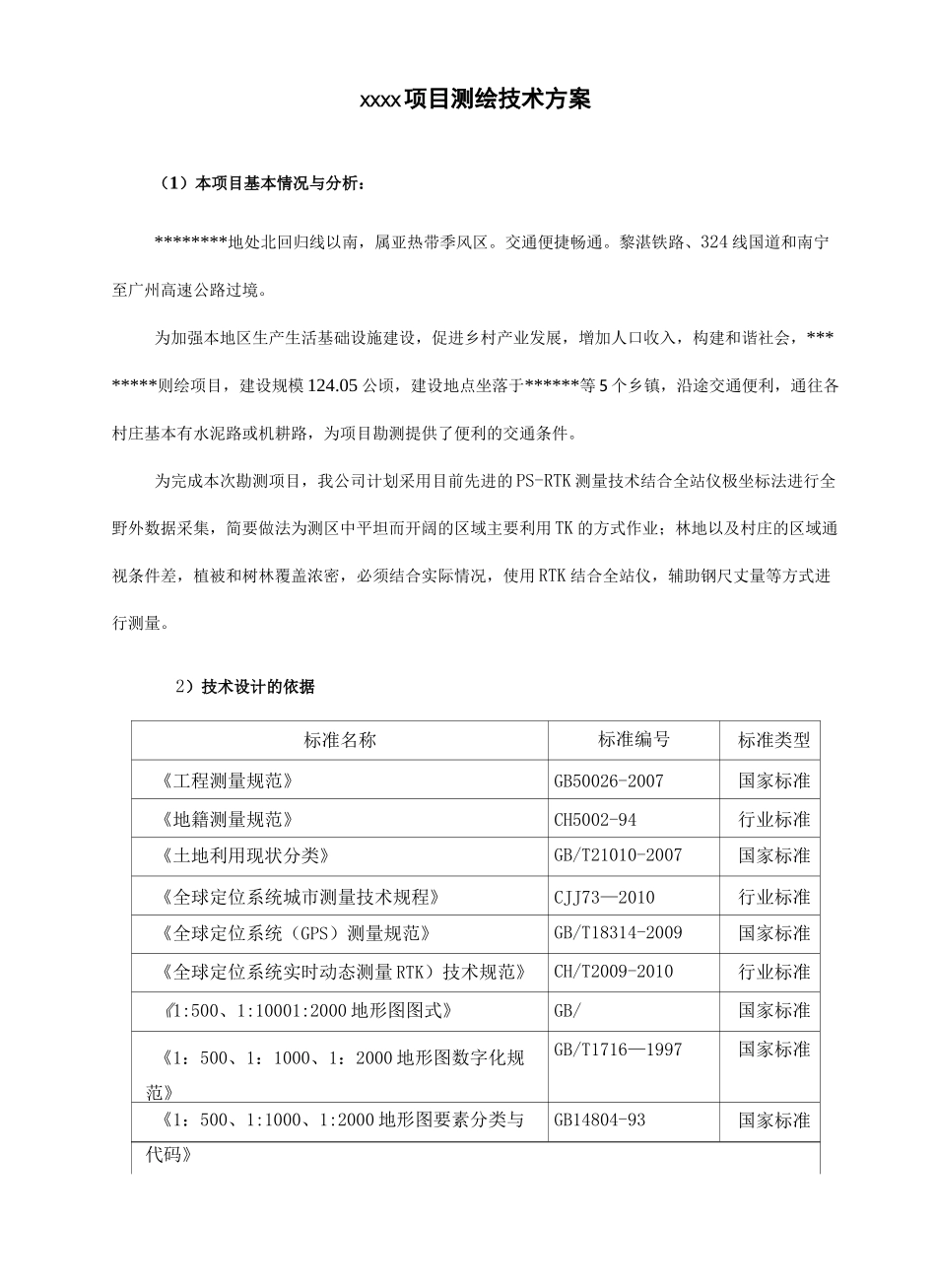

师目技术设计Preparedon22November2020XXXX项目测绘技术方案（1）本项目基本情况与分析：********地处北回归线以南，属亚热带季风区。交通便捷畅通。黎湛铁路、324 线国道和南宁至广州高速公路过境。为加强本地区生产生活基础设施建设，促进乡村产业发展，增加人口收入，构建和谐社会，********则绘项目，建设规模 124.05 公顷，建设地点坐落于******等 5 个乡镇，沿途交通便利，通往各村庄基本有水泥路或机耕路，为项目勘测提供了便利的交通条件。为完成本次勘测项目，我公司计划采用目前先进的 PS-RTK 测量技术结合全站仪极坐标法进行全野外数据采集，简要做法为测区中平坦而开阔的区域主要利用 TK 的方式作业；林地以及村庄的区域通视条件差，植被和树林覆盖浓密，必须结合实际情况，使用 RTK 结合全站仪，辅助钢尺丈量等方式进行测量。2）技术设计的依据标准名称标准编号标准类型《工程测量规范》GB50026-2007国家标准《地籍测量规范》CH5002-94行业标准《土地利用现状分类》GB/T21010-2007国家标准《全球定位系统城市测量技术规程》CJJ73—2010行业标准《全球定位系统（GPS）测量规范》GB/T18314-2009国家标准《全球定位系统实时动态测量 RTK）技术规范》CH/T2009-2010行业标准《1:500、1:10001:2000 地形图图式》GB/国家标准《1：500、1：1000、1：2000 地形图数字化规范》GB/T1716—1997国家标准《1：500、1:1000、1:2000 地形图要素分类与GB14804-93国家标准代码》《测绘技术设计规定》CH/T1004-2005行业标准《测绘技术总结编写规定》CH1001-2006行业标准《数字测绘成果质量要求》GB/T17941-2008国家标准《测绘成果质量检查与验收》GB/T24356-2009国家标准中华人民共和国国土资源行业标准（土地开发整理标准）(TD/T1011〜1013——2000)行业标准广西壮族自治区行业标准《广西区土地开发整理工程建设标准（试行）》GXTDHB-2007-1行业标准3）精度指标设计依据项目要求，本项目提交的所有测量成果平面采用 1980 西安坐标系，采用 1985国家高程基准；使用高斯-克吕格正形投影。带，投影面为参考椭球面取 ig=0 米，中央子午线为东经111°。采用 1:500 比例尺，基本等高距 1 米，各类控制点数据取位至毫米，测距值取至毫米，测角值取至秒，碎部点高程注记至厘米；按 AD 的格式生成 dwg 图形，按 50cmx50cm 进行标准正形分幅，按流水号 1、2、3 从左至右、从上至下进行编号图幅命名，流水号前面统一冠以“兴业县 ...
