110KV变电站设计负荷及短路电流计算部分

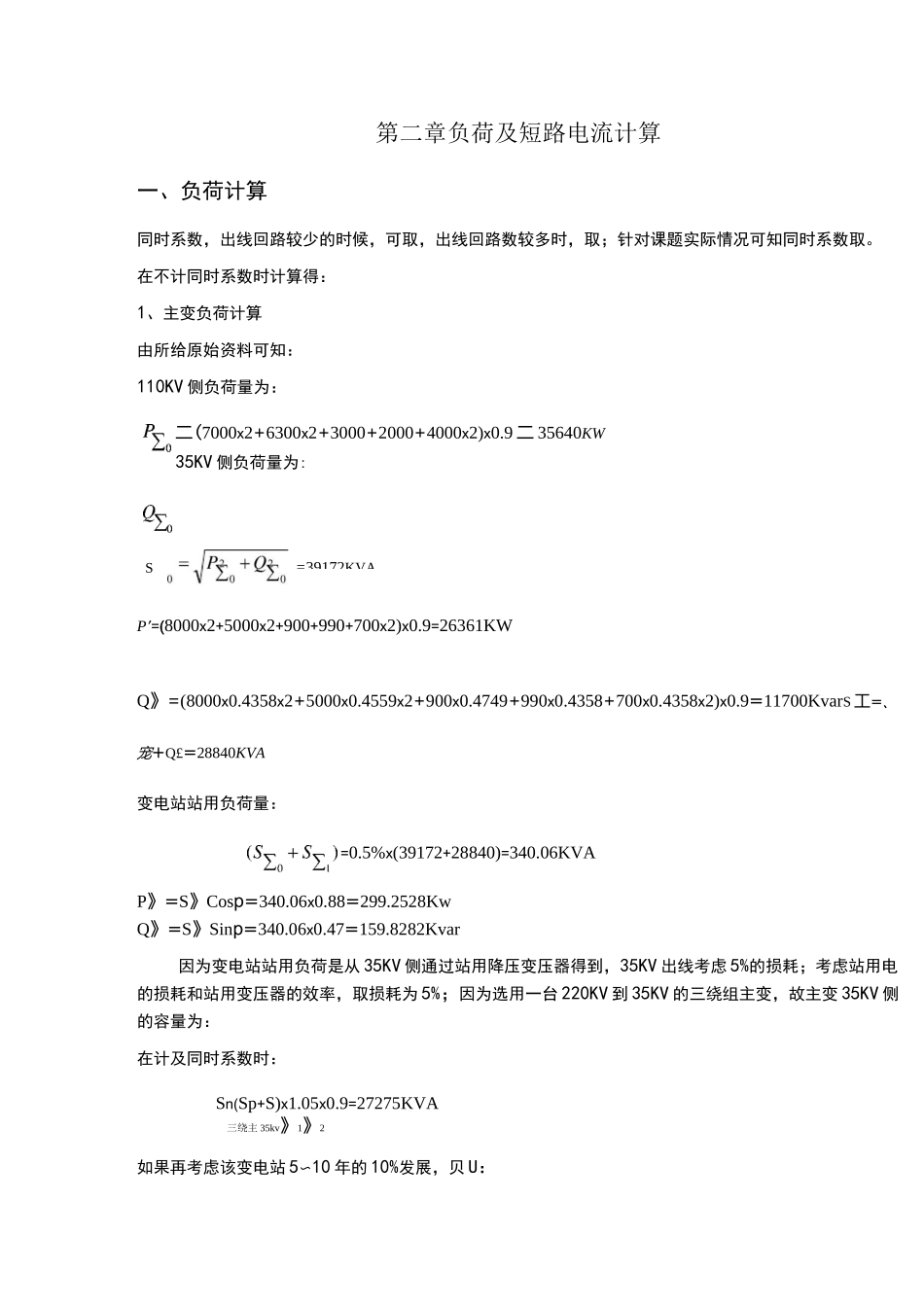

第二章负荷及短路电流计算一、负荷计算同时系数，出线回路较少的时候，可取，出线回路数较多时，取；针对课题实际情况可知同时系数取。在不计同时系数时计算得：1、主变负荷计算由所给原始资料可知：110KV 侧负荷量为：二(7000x2+6300x2+3000+2000+4000x2)x0.9 二 35640KW35KV 侧负荷量为:P’=(8000x2+5000x2+900+990+700x2)x0.9=26361KWQ》=(8000x0.4358x2+5000x0.4559x2+900x0.4749+990x0.4358+700x0.4358x2)x0.9=11700KvarS 工=、宠+Q£=28840KVA变电站站用负荷量：=0.5%x(39172+28840)=340.06KVAP》=S》Cosp=340.06x0.88=299.2528KwQ》=S》Sinp=340.06x0.47=159.8282Kvar因为变电站站用负荷是从 35KV 侧通过站用降压变压器得到，35KV 出线考虑 5%的损耗；考虑站用电的损耗和站用变压器的效率，取损耗为 5%；因为选用一台 220KV 到 35KV 的三绕组主变，故主变 35KV 侧的容量为：在计及同时系数时：Sn(Sp+S)x1.05x0.9=27275KVA三绕主 35kv》1》2如果再考虑该变电站 5〜10 年的 10%发展，贝 U：S=39172KVAQZmaxSn(Sp+Sy)X1.05X0.9X1.1=30332KVA三绕主 35kv乙 1乙 2考虑 110KV 出线 5%的损耗，主变 220KV 到 110KV 侧容量为:S>SpX1.05X0.9=37017KVA三绕主 110kv乙 0如果再考虑该变电站 5-10 年的 10%发展则:S>SpX1.05X0.9X1.1=40719KVA三绕主 110kv乙 0因为变电站最大负荷为:S 二(40719+30332+340.06)X0.9 二 64251KVAmax则主变压器容量为：S=0.9X（70%〜80%）S 二 40478〜46260KVA 主 max所以主变三绕变选择 OSFPS3-63OOO/22 型：64251 十 63000 十 2 二 50.99%>15%这样选择变压器三绕变满足每个绕组的通过容量可超过额定容量的 15%，一台主变退出运行时，另一 台 主 变 容 量 可 满 足 所 有 负 荷 70%-80% 的 需 要 ， 且 三 绕 组 变 压 器 的 中 低 压 侧 容 量 分 别 为63000/31500KVA 的额定容量也可以满足 110KV 与 35KV 两个电压等级之间有功与无功的相互交换要求，故变压器的选择满足要求。2、站用变负荷计算二 SvCosp 二 340.06X0.88 二 299.2528Kw 乙 2340.06X0.47 二 159.8282Kvar知：由于选用两台站用变压器，并且需要留有 10%的裕度以及考虑其 5%的站用电损耗，同时系数取，所以：S>0.5SpX1.05X1.1X0.9=176.75KVA站用变乙 2考虑该变电站 5-10 年站用负荷 10%的发展有：S>0.5SpX1.05X1.1X1.1X0.9=194.42KVA站用变乙 ...
