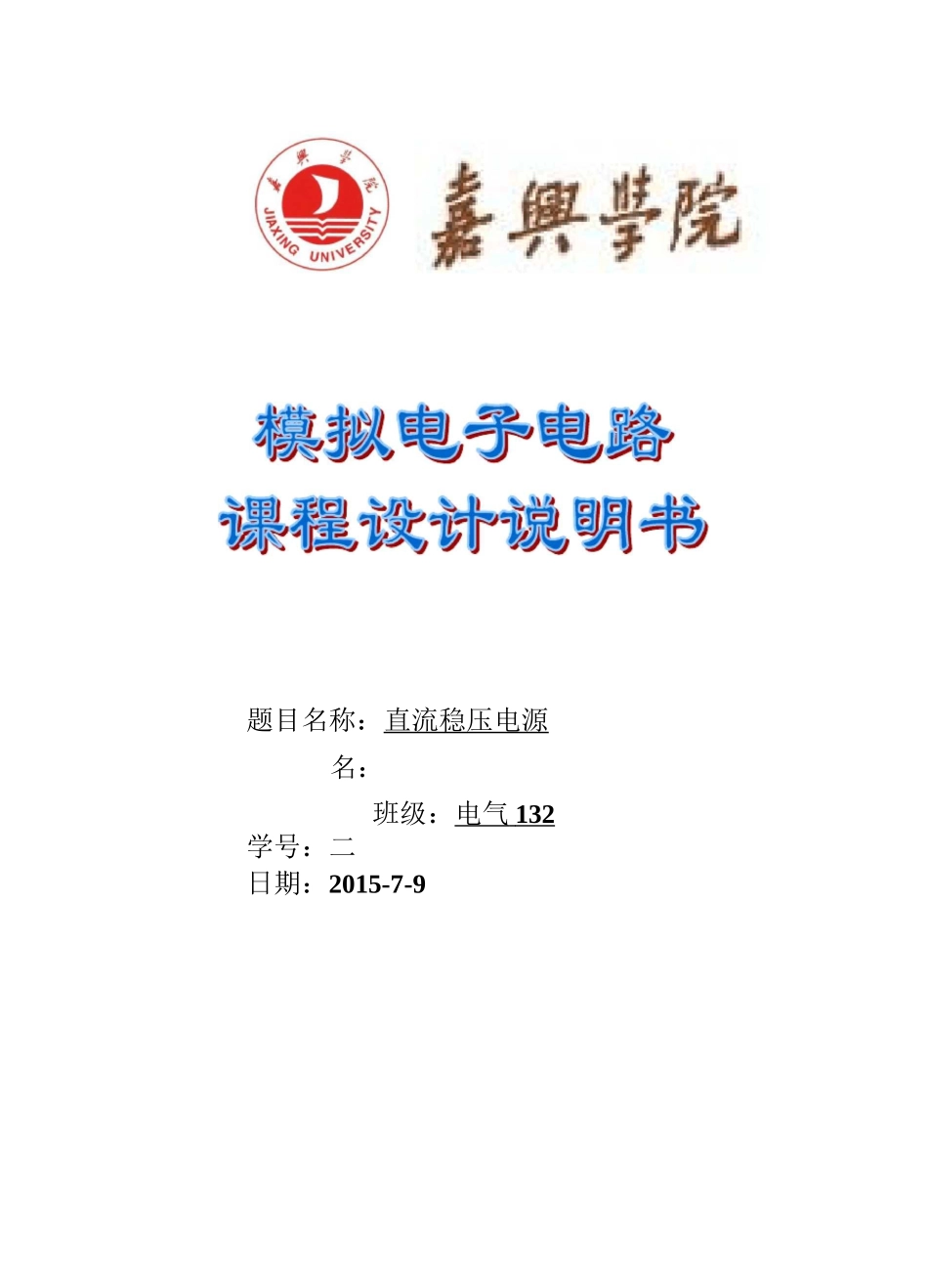

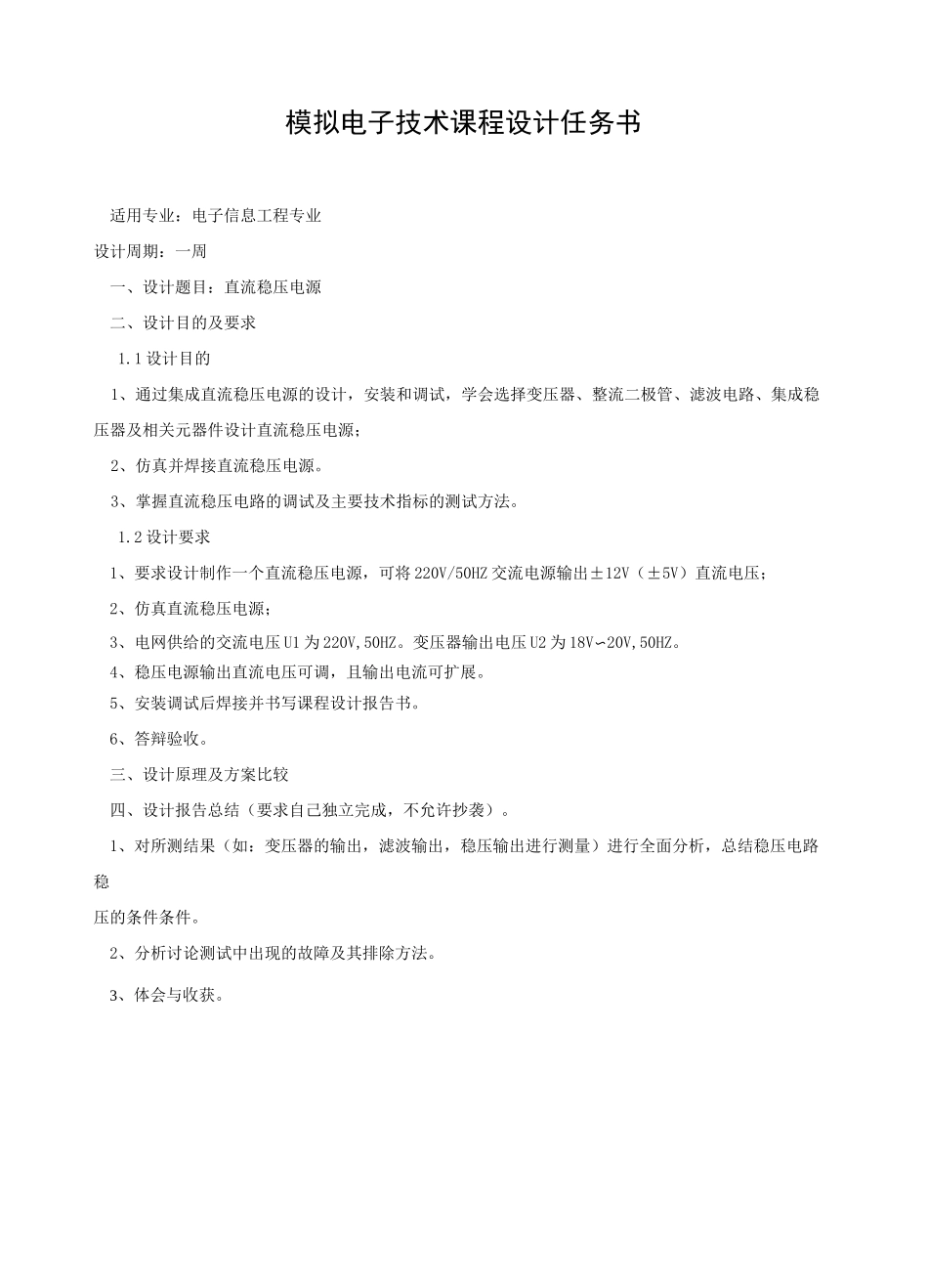

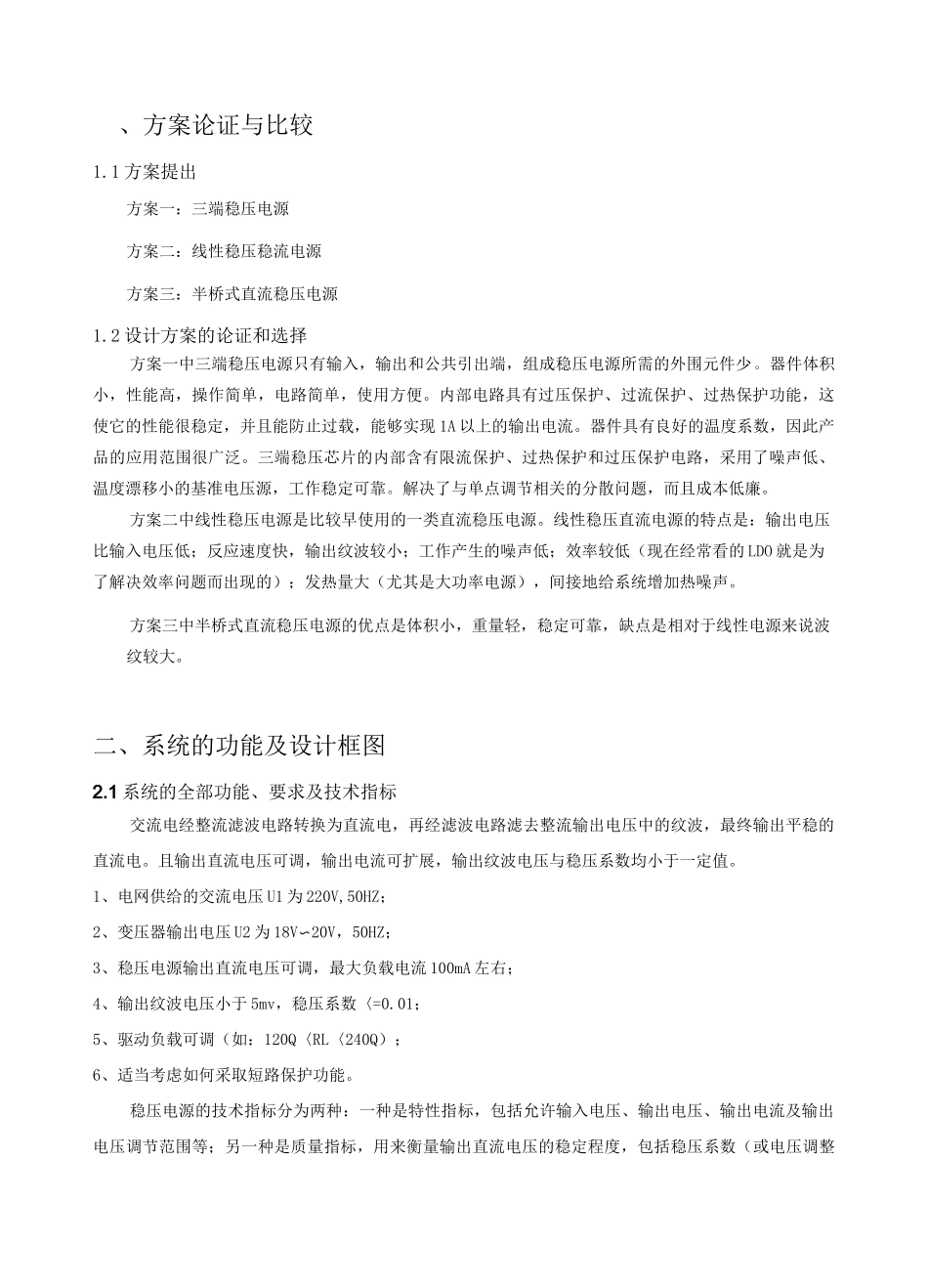

题目名称：直流稳压电源名：班级：电气 132 学号：二日期：2015-7-9模拟电子技术课程设计任务书适用专业：电子信息工程专业设计周期：一周一、设计题目：直流稳压电源二、设计目的及要求1.1 设计目的1、通过集成直流稳压电源的设计，安装和调试，学会选择变压器、整流二极管、滤波电路、集成稳压器及相关元器件设计直流稳压电源；2、仿真并焊接直流稳压电源。3、掌握直流稳压电路的调试及主要技术指标的测试方法。1.2 设计要求1、要求设计制作一个直流稳压电源，可将 220V/50HZ 交流电源输出±12V（±5V）直流电压；2、仿真直流稳压电源；3、电网供给的交流电压 U1 为 220V,50HZ。变压器输出电压 U2 为 18V〜20V,50HZ。4、稳压电源输出直流电压可调，且输出电流可扩展。5、安装调试后焊接并书写课程设计报告书。6、答辩验收。三、设计原理及方案比较四、设计报告总结（要求自己独立完成，不允许抄袭）。1、对所测结果（如：变压器的输出，滤波输出，稳压输出进行测量）进行全面分析，总结稳压电路稳压的条件条件。2、分析讨论测试中出现的故障及其排除方法。3、体会与收获。、方案论证与比较1.1 方案提出方案一：三端稳压电源方案二：线性稳压稳流电源方案三：半桥式直流稳压电源1.2 设计方案的论证和选择方案一中三端稳压电源只有输入，输出和公共引出端，组成稳压电源所需的外围元件少。器件体积小，性能高，操作简单，电路简单，使用方便。内部电路具有过压保护、过流保护、过热保护功能，这使它的性能很稳定，并且能防止过载，能够实现 1A 以上的输出电流。器件具有良好的温度系数，因此产品的应用范围很广泛。三端稳压芯片的内部含有限流保护、过热保护和过压保护电路，采用了噪声低、温度漂移小的基准电压源，工作稳定可靠。解决了与单点调节相关的分散问题，而且成本低廉。方案二中线性稳压电源是比较早使用的一类直流稳压电源。线性稳压直流电源的特点是：输出电压比输入电压低；反应速度快，输出纹波较小；工作产生的噪声低；效率较低（现在经常看的 LDO 就是为了解决效率问题而出现的）；发热量大（尤其是大功率电源），间接地给系统增加热噪声。方案三中半桥式直流稳压电源的优点是体积小，重量轻，稳定可靠，缺点是相对于线性电源来说波纹较大。二、系统的功能及设计框图2.1 系统的全部功能、要求及技术指标交流电经整流滤波电路转换为直流电，再经滤波电路滤去整流输出电压中的纹波，最终输出平稳的直流电。且输出...
