2205不锈钢

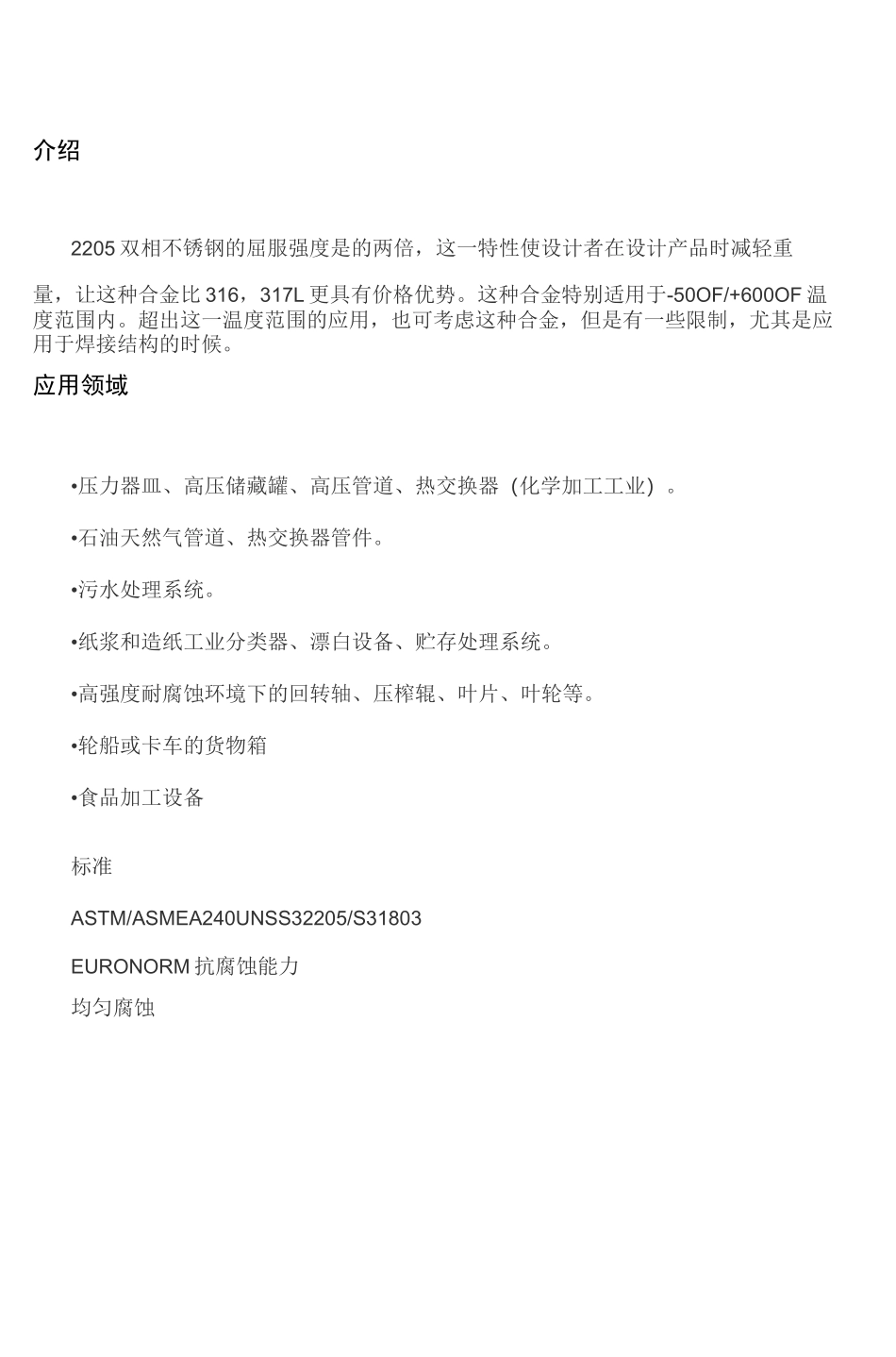

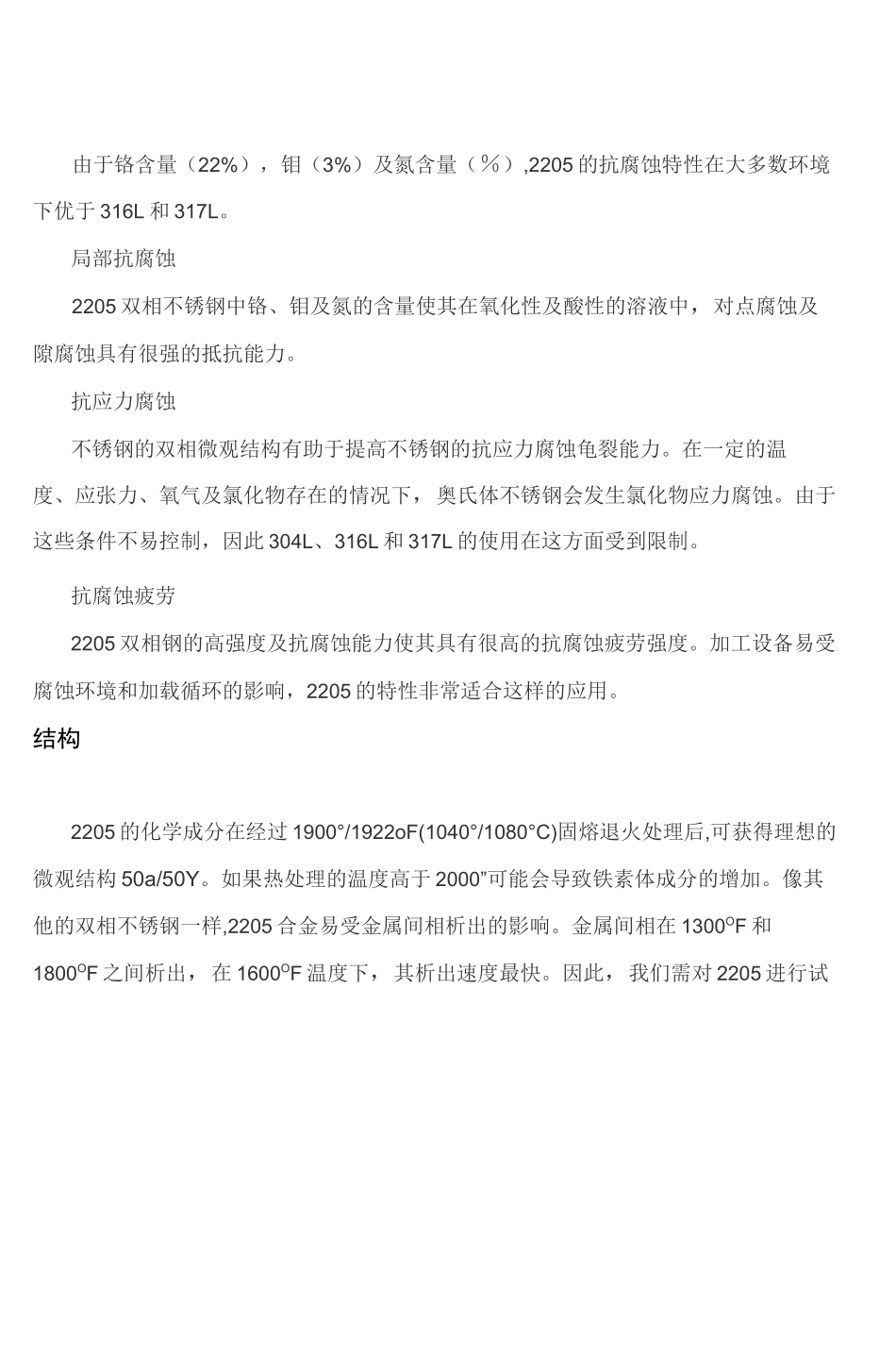

3.341211本词条缺少名片图，补充相关内容使词条更完整，还能快速升级，赶紧来编辑吧！标准号：ASTMA240/A240M--01 双相不锈钢 2205 合金是由 22%铬，％钼及％镍氮合金构成的复式不锈钢。它具有高强度、良好的冲击韧性以及良好的整体和局部的抗应力腐蚀能力。中文2205 不锈1000mm,1219m2000mm 或者 2438mm512介绍2205 双相不锈钢的屈服强度是的两倍，这一特性使设计者在设计产品时减轻重量，让这种合金比 316，317L 更具有价格优势。这种合金特别适用于-50OF/+600OF 温度范围内。超出这一温度范围的应用，也可考虑这种合金，但是有一些限制，尤其是应用于焊接结构的时候。应用领域•压力器皿、高压储藏罐、高压管道、热交换器（化学加工工业）。•石油天然气管道、热交换器管件。•污水处理系统。•纸浆和造纸工业分类器、漂白设备、贮存处理系统。•高强度耐腐蚀环境下的回转轴、压榨辊、叶片、叶轮等。•轮船或卡车的货物箱•食品加工设备标准ASTM/ASMEA240UNSS32205/S31803EURONORM 抗腐蚀能力均匀腐蚀由于铬含量（22%），钼（3%）及氮含量（％）,2205 的抗腐蚀特性在大多数环境下优于 316L 和 317L。局部抗腐蚀2205 双相不锈钢中铬、钼及氮的含量使其在氧化性及酸性的溶液中，对点腐蚀及隙腐蚀具有很强的抵抗能力。抗应力腐蚀不锈钢的双相微观结构有助于提高不锈钢的抗应力腐蚀龟裂能力。在一定的温度、应张力、氧气及氯化物存在的情况下，奥氏体不锈钢会发生氯化物应力腐蚀。由于这些条件不易控制，因此 304L、316L 和 317L 的使用在这方面受到限制。抗腐蚀疲劳2205 双相钢的高强度及抗腐蚀能力使其具有很高的抗腐蚀疲劳强度。加工设备易受腐蚀环境和加载循环的影响，2205 的特性非常适合这样的应用。结构2205 的化学成分在经过 1900°/1922oF(1040°/1080°C)固熔退火处理后,可获得理想的微观结构 50a/50Y。如果热处理的温度高于 2000”可能会导致铁素体成分的增加。像其他的双相不锈钢一样,2205 合金易受金属间相析出的影响。金属间相在 1300OF 和1800OF 之间析出，在 1600OF 温度下，其析出速度最快。因此，我们需对 2205 进行试验，确保无金属间相，，试验参考 ASTMA923。加工热成形我们建议成形应尽量在 600OF 温度以下进行。在进行热成形处理时，整个工件应整体受热，应在 1750OF 到 2250OF 的温度范围内进行,2205 合金在此温度下非常柔软。如果温度过高,2205 合金易于热撕裂。如果低于此温...
