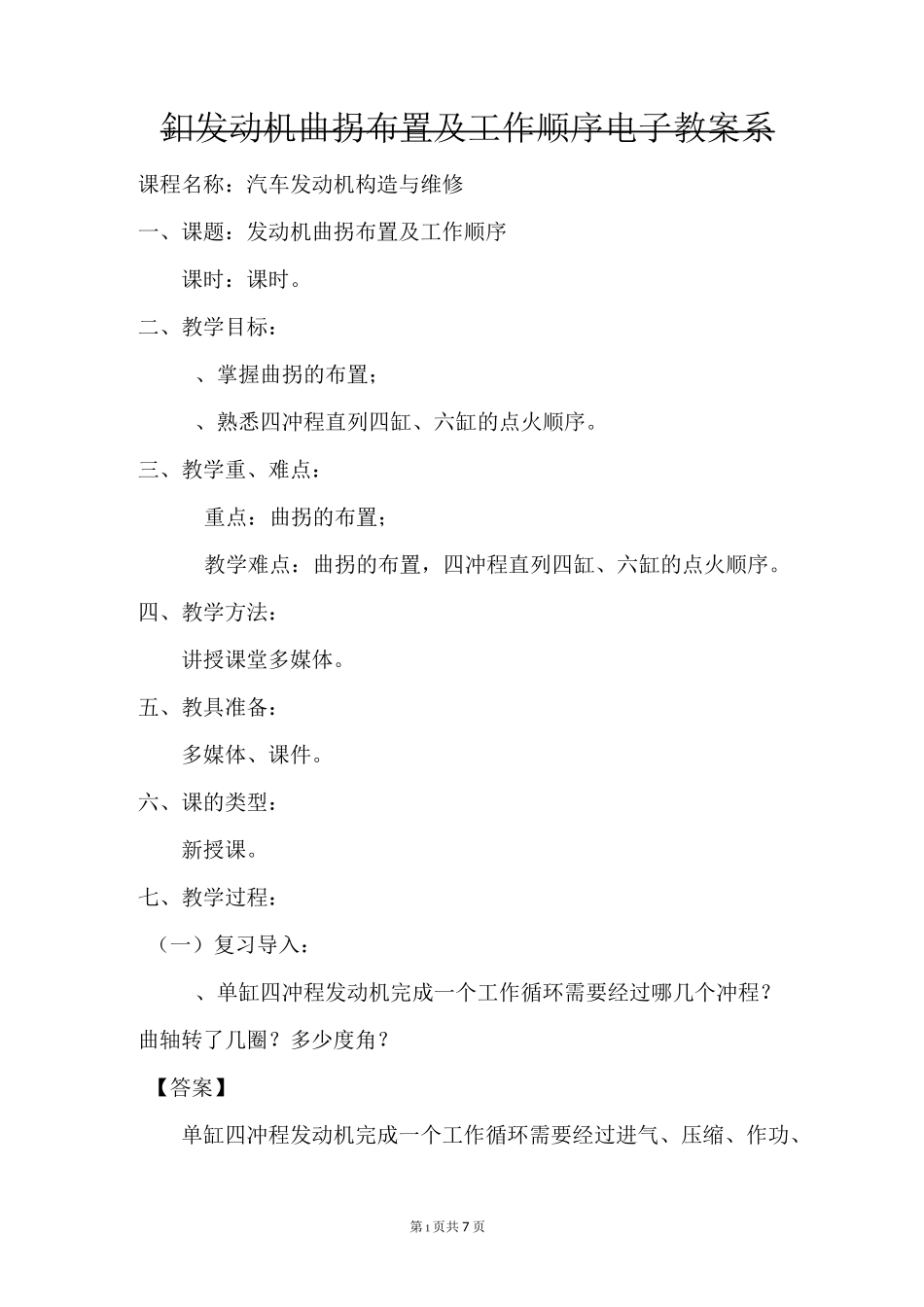

第 1 页共 7 页釦发动机曲拐布置及工作顺序电子教案系课程名称:汽车发动机构造与维修一、课题:发动机曲拐布置及工作顺序课时:课时。二、教学目标:、掌握曲拐的布置;、熟悉四冲程直列四缸、六缸的点火顺序。三、教学重、难点:重点:曲拐的布置;教学难点:曲拐的布置,四冲程直列四缸、六缸的点火顺序。四、教学方法:讲授课堂多媒体。五、教具准备:多媒体、课件。六、课的类型:新授课。七、教学过程:(一)复习导入:、单缸四冲程发动机完成一个工作循环需要经过哪几个冲程?曲轴转了几圈?多少度角?【答案】单缸四冲程发动机完成一个工作循环需要经过进气、压缩、作功、皖北经济技术学校汽车工程系第 2 页共 7 页排气四个冲程。曲轴转了两圈,度角。、曲轴的组成部分有哪些?曲轴的曲拐是指什么?【答案】曲轴主要是前端轴、主轴颈、连杆轴颈、曲柄、平衡重、后端轴等组成;曲轴的曲拐是指一个“连杆轴颈”和它两端的曲柄及主轴颈构成的结构。(配图介绍)根据学生回答问题的情况,进行引入本节课的所讲内容。(二)讲授新课请同学们思考两个问题:问题、某直列四冲程四缸发动机发火顺序,问:当第一缸作功时,其余三个气缸是在什么工作状态?问题、某直列四冲程六缸发动机发火顺序,问:当第一缸排气行程上止点时,其余各缸是在什么工作状态?发动机曲拐布置及工作顺序一、直列四冲程发动机曲拐的布置原则二、直列四冲程四缸发动机曲拐布置及工作顺序三、直列四冲程六缸发动机曲拐布置及工作顺序一、直列四冲程发动机曲拐的布置原则、曲轴的形状和各曲拐的布置取决于气缸数、气缸排列形式和发动机的发火顺序。皖北经济技术学校汽车工程系第 3 页共 7 页、连续发火作功的两缸相距尽可能远些,以减少主轴承连续载荷,同时避免可能发生的进气重叠现象。、各缸的作功间隔时间应力求均匀,以使发动机运转平稳。作功间隔角为°。(为汽缸数)二、直列四冲程四缸发动机曲拐布置及工作顺序看图、曲拐布置形式特点:四个曲拐布置在同一个平面内。从曲轴前端看,一、四曲拐正对,二、三曲拐正对。作功间隔角、发动机工作顺序有:和两种。(直列汽油发动机的四冲程动态图)1-4180■_■—!四缸机曲拐和2-3皖北经济技术学校汽车工程系第 4 页共 7 页皖北经济技术学校汽车工程系第 5 页共 7 页、直列四冲程四缸发动机工作顺序表如发动机作功顺序是 1-3^-2,则工作顺序表如下:曲轴瞬HEL二虹三缸0-180°L80-36C0360-54C°540-72C°...
