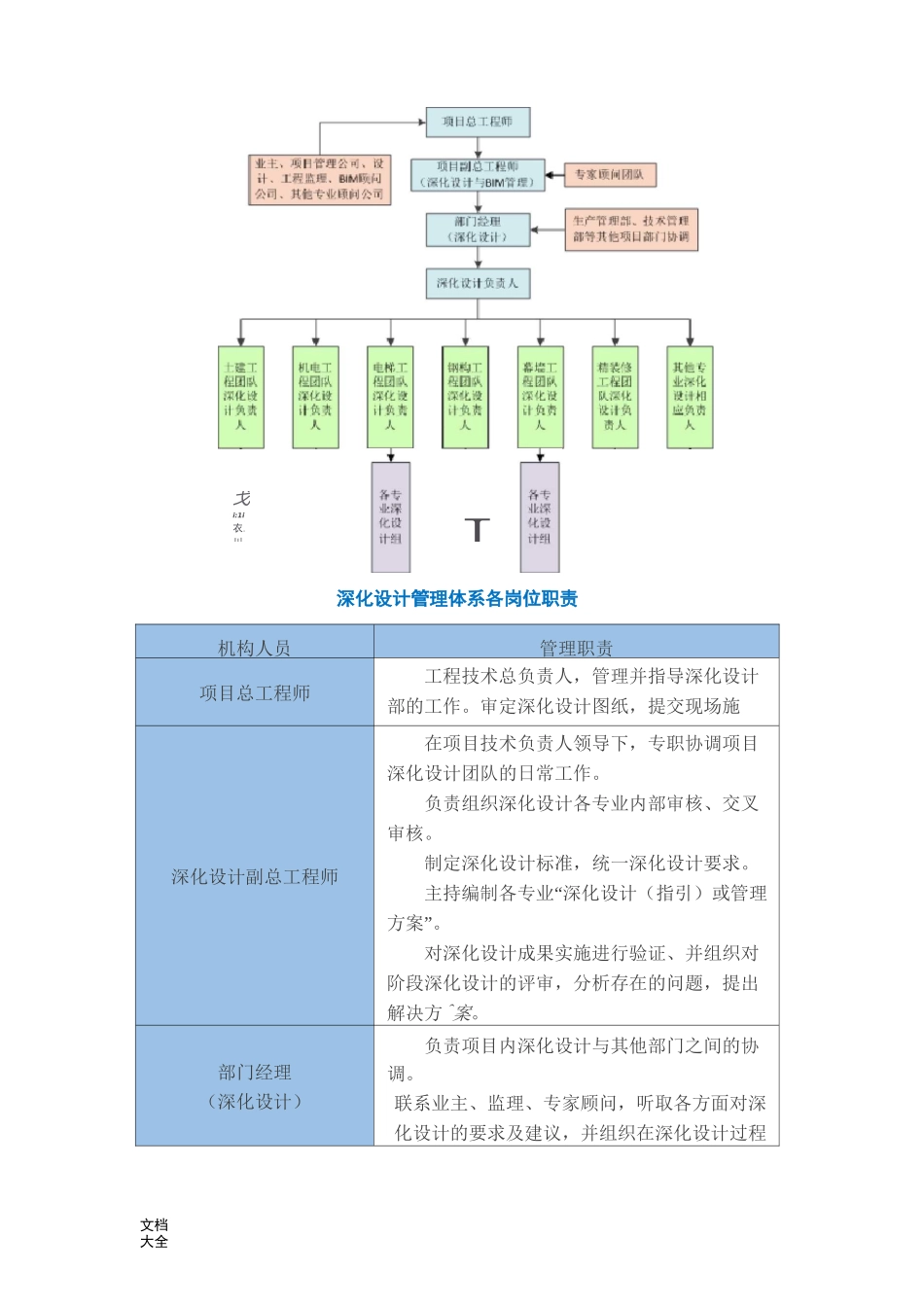

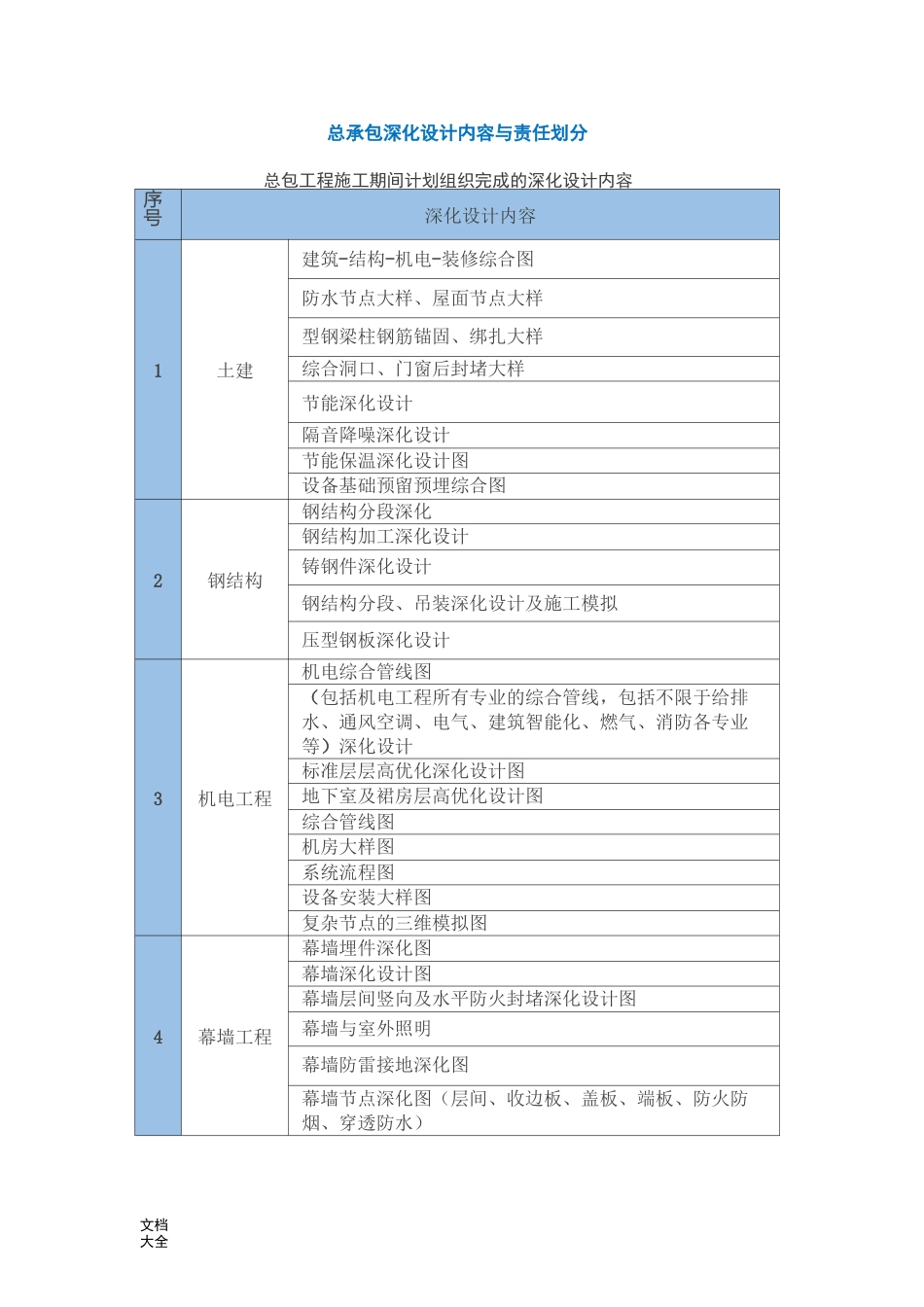

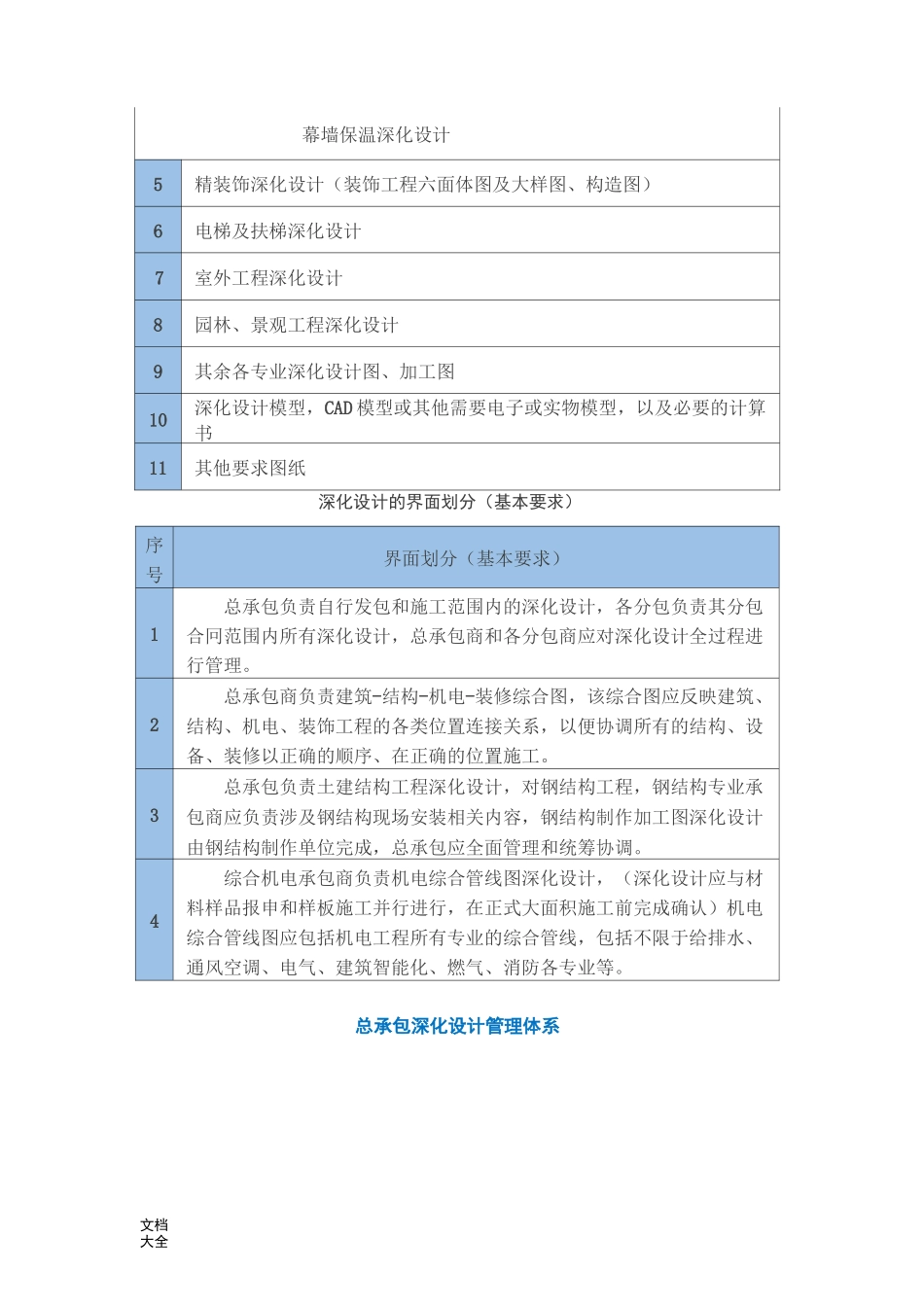

文档大全总承包深化设计内容与责任划分总包工程施工期间计划组织完成的深化设计内容序号深化设计内容1土建建筑-结构-机电-装修综合图防水节点大样、屋面节点大样型钢梁柱钢筋锚固、绑扎大样综合洞口、门窗后封堵大样节能深化设计隔音降噪深化设计节能保温深化设计图设备基础预留预埋综合图2钢结构钢结构分段深化钢结构加工深化设计铸钢件深化设计钢结构分段、吊装深化设计及施工模拟压型钢板深化设计3机电工程机电综合管线图（包括机电工程所有专业的综合管线，包括不限于给排水、通风空调、电气、建筑智能化、燃气、消防各专业等）深化设计标准层层高优化深化设计图地下室及裙房层高优化设计图综合管线图机房大样图系统流程图设备安装大样图复杂节点的三维模拟图4幕墙工程幕墙埋件深化图幕墙深化设计图幕墙层间竖向及水平防火封堵深化设计图幕墙与室外照明幕墙防雷接地深化图幕墙节点深化图（层间、收边板、盖板、端板、防火防烟、穿透防水）文档大全幕墙保温深化设计5精装饰深化设计（装饰工程六面体图及大样图、构造图）6电梯及扶梯深化设计7室外工程深化设计8园林、景观工程深化设计9其余各专业深化设计图、加工图10深化设计模型，CAD 模型或其他需要电子或实物模型，以及必要的计算书11其他要求图纸深化设计的界面划分（基本要求）序号界面划分（基本要求）1总承包负责自行发包和施工范围内的深化设计，各分包负责其分包合冋范围内所有深化设计，总承包商和各分包商应对深化设计全过程进行管理。2总承包商负责建筑-结构-机电-装修综合图，该综合图应反映建筑、结构、机电、装饰工程的各类位置连接关系，以便协调所有的结构、设备、装修以正确的顺序、在正确的位置施工。3总承包负责土建结构工程深化设计，对钢结构工程，钢结构专业承包商应负责涉及钢结构现场安装相关内容，钢结构制作加工图深化设计由钢结构制作单位完成，总承包应全面管理和统筹协调。4综合机电承包商负责机电综合管线图深化设计，（深化设计应与材料样品报申和样板施工并行进行，在正式大面积施工前完成确认）机电综合管线图应包括机电工程所有专业的综合管线，包括不限于给排水、通风空调、电气、建筑智能化、燃气、消防各专业等。总承包深化设计管理体系文档大全I戈i:1i衣.川深化设计管理体系各岗位职责机构人员管理职责项目总工程师工程技术总负责人，管理并指导深化设计部的工作。审定深化设计图纸，提交现场施工。深化设计副总工程师在项目技术负责人领导下，专职协...
