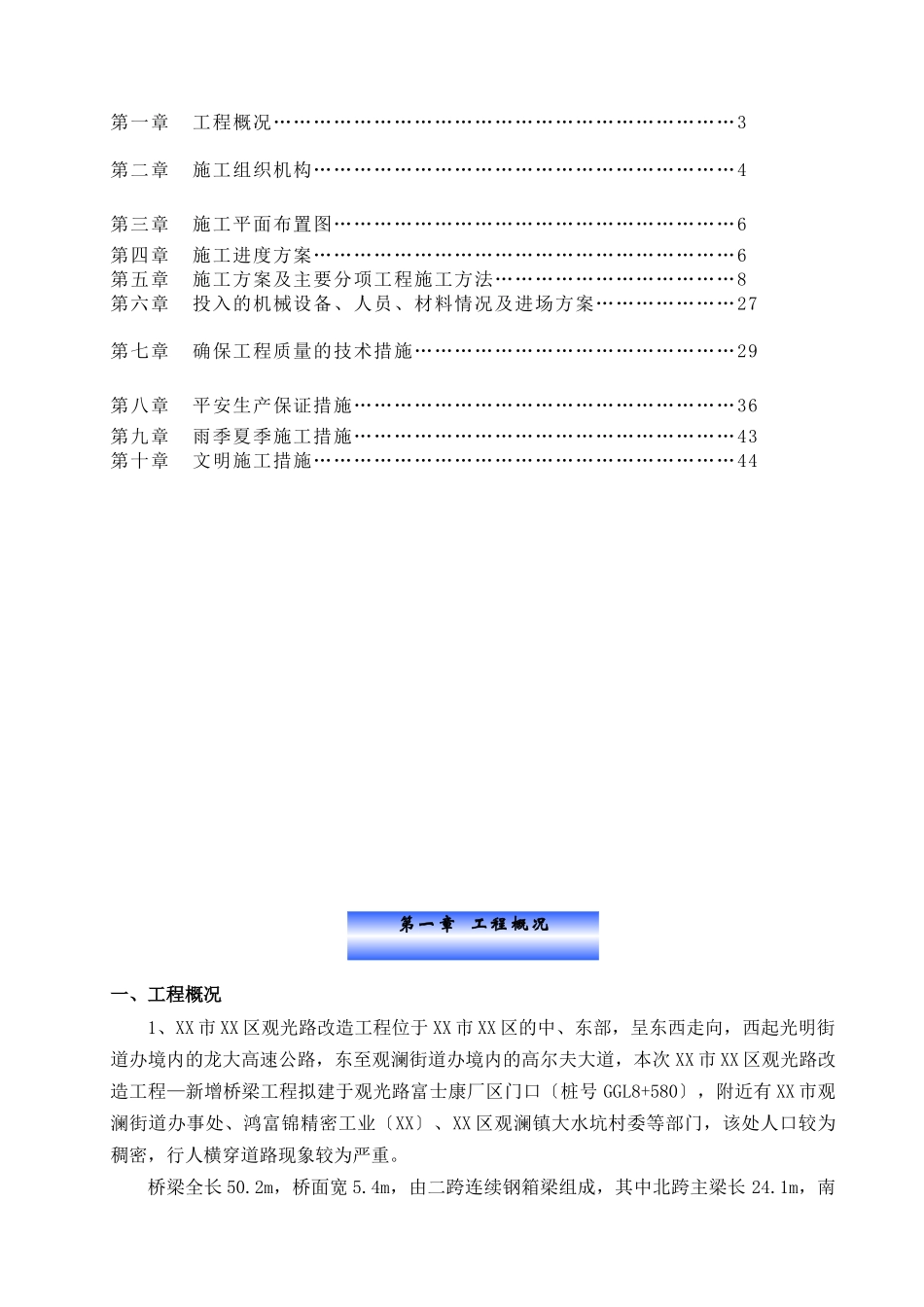

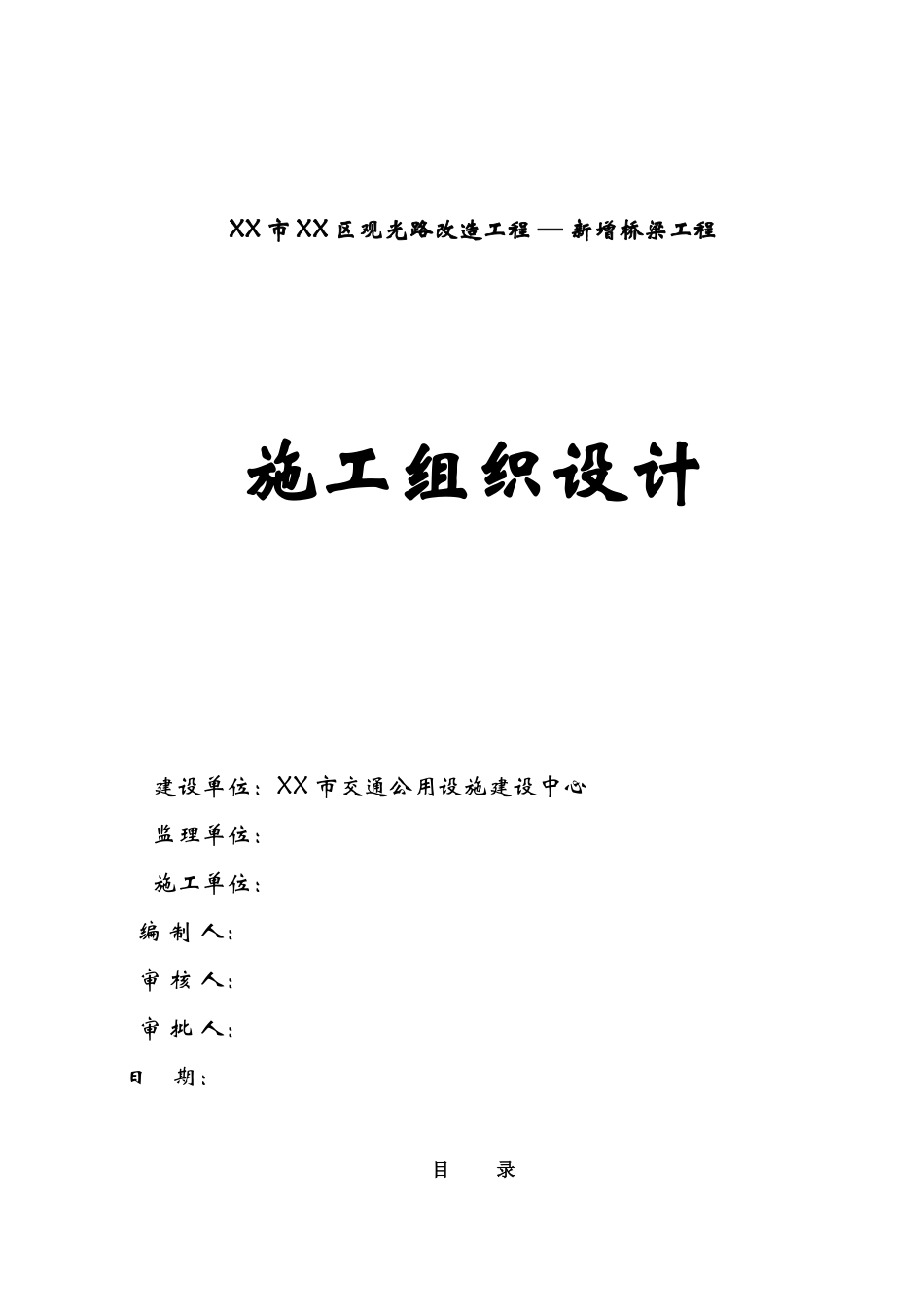

XX 市 XX 区观光路改造工程 — 新增桥梁工程施工组织设计建设单位：XX 市交通公用设施建设中心监理单位： 施工单位： 编 制 人： 审 核 人： 审 批 人： 日期： 目 录第一章 工程概况……………………………………………………………3第二章 施工组织机构………………………………………………………4第三章 施工平面布置图……………………………………………………6第四章 施工进度方案………………………………………………………6第五章 施工方案及主要分项工程施工方法………………………………8第六章 投入的机械设备、人员、材料情况及进场方案…………………27第七章 确保工程质量的技术措施…………………………………………29第八章 平安生产保证措施…………………………………………………36第九章 雨季夏季施工措施…………………………………………………43第十章 文明施工措施………………………………………………………44第一章 工程概况一、工程概况1、XX 市 XX 区观光路改造工程位于 XX 市 XX 区的中、东部，呈东西走向，西起光明街道办境内的龙大高速公路，东至观澜街道办境内的高尔夫大道，本次 XX 市 XX 区观光路改造工程—新增桥梁工程拟建于观光路富士康厂区门口〔桩号 GGL8+580〕，附近有 XX 市观澜街道办事处、鸿富锦精密工业〔XX〕、XX 区观澜镇大水坑村委等部门，该处人口较为稠密，行人横穿道路现象较为严重。桥梁全长 50.2m，桥面宽 5.4m，由二跨连续钢箱梁组成，其中北跨主梁长 24.1m，南跨主梁长 26.1m，桥面宽 5.4m，采纳火烧石贴面，整座桥钢结构总重约 t。2、主梁截面形式为双室平腹板箱形梁，梁两端带伸臂，主梁竖平面为一变坡度斜线，其坡度分为 2.62%、%，梁载面高 m，最大单重约 42.5t，主梁与桥梯道间设 40mm 伸缩缝，主梁下设矩形板式支座，嵌入墩柱圆管内，防止主梁移位。3、墩柱：墩柱均采纳钢管柱，其中主桥 2 号墩柱采纳独立钢管柱，规格为φ800×16；主桥 1、3 号墩柱为双钢管柱，规格为 φ600×16，梯道墩柱采纳独立钢管柱，规格为 φ600×16，墩柱最长，最大单重 2.2t，主桥墩柱安装完后需在钢管内浇筑砼，与根底连成一个整体。4、梯道：本桥共设四部梯道，坡度为 1∶2，梯道宽均为，梯道采纳 Q235B 型钢梁，踏步采纳折弯钢板，每侧梯道均分为几段，梯段之间在墩柱处与墩柱连接板相互连接起来而成为整体，梯段最长约，最大单...
