某电厂220kV微机母线保护检验现场作业指南

某电厂220kV微机母线保护检验现场作业指南_第1页
1/11
某电厂220kV微机母线保护检验现场作业指南_第2页
2/11
某电厂220kV微机母线保护检验现场作业指南_第3页
3/11

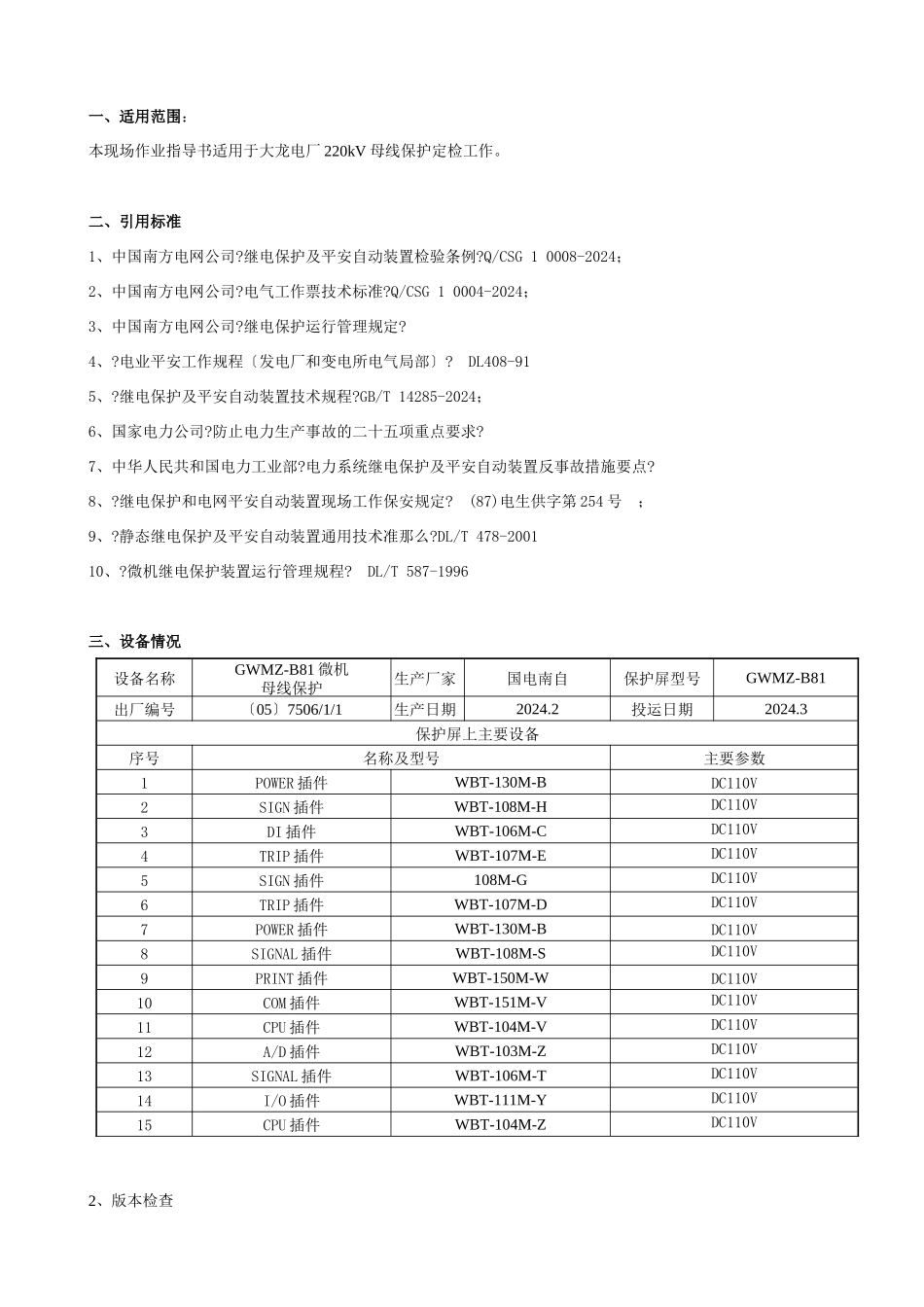

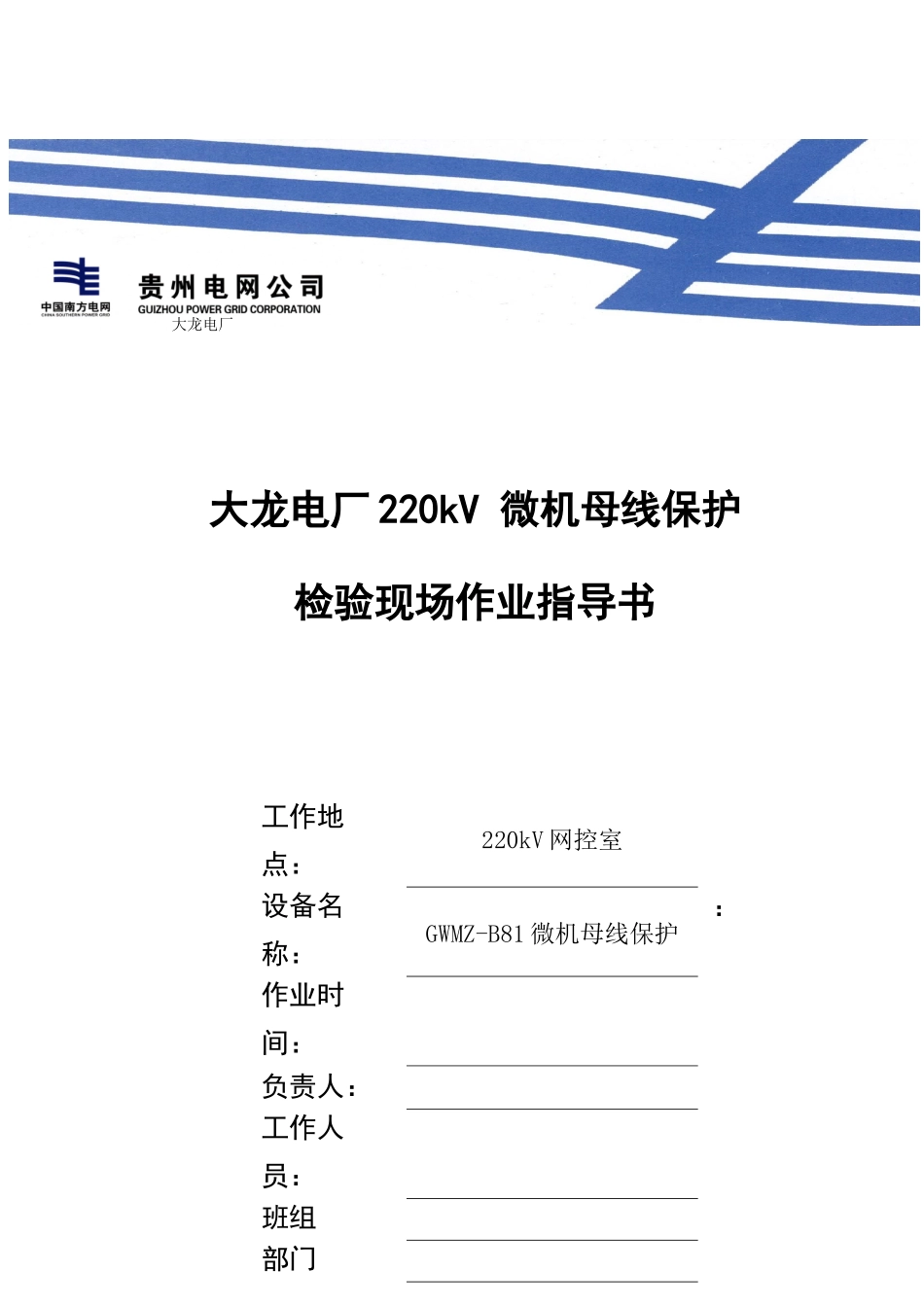

大龙电厂大龙电厂 220kV 微机母线保护检验现场作业指导书:工作地点:220kV 网控室设备名称:GWMZ-B81 微机母线保护作业时间:负责人:工作人员:班组 部门 一、适用范围:本现场作业指导书适用于大龙电厂 220kV 母线保护定检工作。二、引用标准1、中国南方电网公司?继电保护及平安自动装置检验条例?Q/CSG 1 0008-2024;2、中国南方电网公司?电气工作票技术标准?Q/CSG 1 0004-2024;3、中国南方电网公司?继电保护运行管理规定?4、?电业平安工作规程〔发电厂和变电所电气局部〕? DL408-915、?继电保护及平安自动装置技术规程?GB/T 14285-2024;6、国家电力公司?防止电力生产事故的二十五项重点要求?7、中华人民共和国电力工业部?电力系统继电保护及平安自动装置反事故措施要点?8、?继电保护和电网平安自动装置现场工作保安规定? (87)电生供字第 254 号 ;9、?静态继电保护及平安自动装置通用技术准那么?DL/T 478-200110、?微机继电保护装置运行管理规程? DL/T 587-1996三、设备情况设备名称GWMZ-B81 微机母线保护生产厂家国电南自保护屏型号GWMZ-B81出厂编号〔05〕7506/1/1生产日期2024.2投运日期2024.3保护屏上主要设备序号名称及型号主要参数1POWER 插件WBT-130M-BDC110V2SIGN 插件WBT-108M-HDC110V3DI 插件WBT-106M-CDC110V4TRIP 插件WBT-107M-EDC110V5SIGN 插件108M-GDC110V6TRIP 插件WBT-107M-DDC110V7POWER 插件WBT-130M-BDC110V8SIGNAL 插件WBT-108M-SDC110V9PRINT 插件WBT-150M-WDC110V10COM 插件WBT-151M-VDC110V11CPU 插件WBT-104M-VDC110V12A/D 插件WBT-103M-ZDC110V13SIGNAL 插件WBT-106M-TDC110V14I/O 插件WBT-111M-YDC110V15CPU 插件WBT-104M-ZDC110V2、版本检查装置版本: 1.01 g 检查情况: 四、作业流程图五、工作准备1、准备工作安排序号内 容准备情况备注1检修前,班长召开班前会,根据作业需要和人员精神状态确定作业负责人和作业班成员。根据作业任务,分析设备现状,明确检修工程,交待施工平安措施。分工明确、确定重点检修工程2检修工作前,工作负责人并根据本次校验的工程,组织工作班成员学习相关“引用标准〞、图纸资料及本作业指导书,使全体作业人员熟悉作业内容、进度要求、作业标准、平安考前须知。分析危险点,核实平安措施是否齐全3检修工作前,工作负责人和材料员检查并落实检修所需仪器仪表、工器具、劳动防护用品、最新定值单、相关材料、相关图纸、上一次试验报告...
