某电气股份公司配出工程施工组织设计

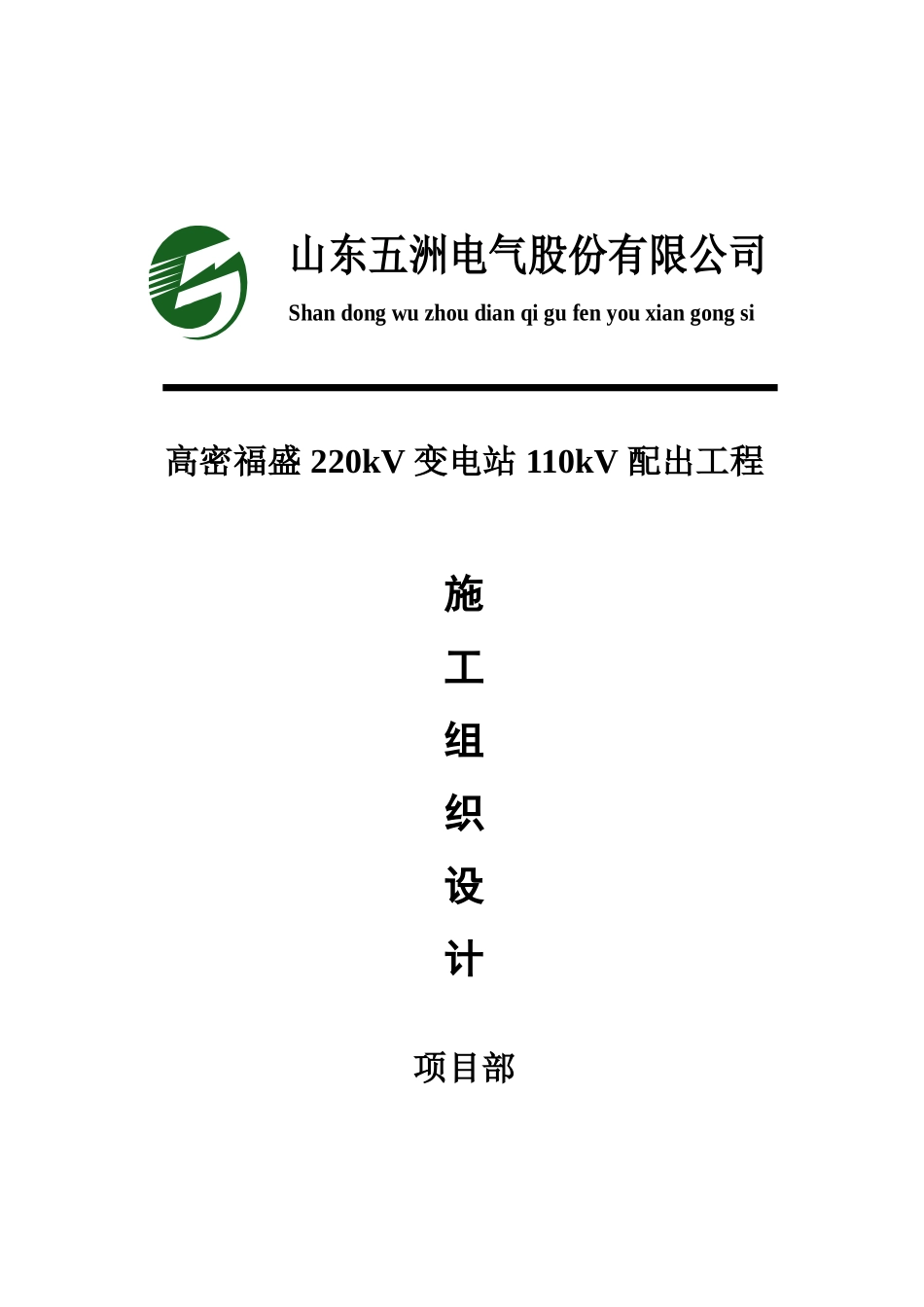

山东五洲电气股份有限公司 Shan dong wu zhou dian qi gu fen you xian gong si 高密福盛 220kV 变电站 110kV 配出工程 施 工 组 织 设 计 项目部 一 工程概况及特点1.1 工程概况工程名称： 高密福盛 220kV 变电站 110kV 配出工程工程法人：山东电力集团公司设计单位：潍坊方源电力咨设计监理单位：烟台恒信工程监理 工程简述：本工程为高密福盛 220kV 变电站 110kV 配出工程，由高密 220kV 变电站和福盛 220kV 变电站各出 1 回 110kV 线路向周阳站供电，另外从福盛站接至 110kV 仁初水线，新建福盛站至柴沟站。新建线路全长 km，主要组成如下：(1)、福盛-柴沟 110kV 线路工程新建线路长，其中架空线路，单回电缆路径。导线采纳 JL/G1A-300/40 钢芯铝绞线，电缆采纳 YJLW03-Z-64/110kV-1×630mm2 型铜芯电缆。(2)、仁和-初家、密水接入福盛变 110 线路工程线路全长,其中新建双回架空线路，利用已建胶新铁路高密南牵引站工程仁初水线段单侧挂线，新建及挂线段导线均采纳 JL/G1A-300/40钢芯铝绞线。(3)、福盛-周阳 110kV 线路工程利用已建胶新铁路高密南牵引站工程福盛-牵引站线路段单侧挂线, JL/G1A-300/40 钢芯铝绞线。 〔4〕、高密-周阳 110kV 线路工程利用已建胶新铁路高密南牵引站工程高密-牵引站线路段单侧挂线，JL/G1A-300/40 钢芯铝绞线。新建线路,折单长度，利用已建线路单侧挂线.路径曲折系数为1.21。1.1.2工程规模1.1.2.1根底型式：本工程杆塔根底型式为直柱台阶式根底。根底混凝土为 C20 级，垫层为 C15 级，保护帽为 C15 级，水泥为C20 级混凝土采纳普通硅酸盐水泥，强度等级不低于 42.5Mpa。1.1.2.2 杆塔型式：本工程共使用杆塔 32 基，角钢塔 31 基，钢管杆塔 1 基；详见“全线铁塔一览图。1.1.2.3 架线型式：本工程导线选用 JL/G1A-300／40 型钢芯铝绞线。地线新建线路架设两根 OPGW 光纤，利用高密南牵引站工程单侧挂线局部将原工程一根 GJ-80 钢绞线更换为 24 芯 OPGW-13-100 光缆。〔详见?设计说明书?和图纸及技术交底〕。1.1.2.4 本工程的耐张串与直线串均采纳 FXBW-110/120 型〔18mm耐酸防腐蚀芯棒，连接标记 16〕合成绝缘子，耐张串为双联；变电站进出线采纳与耐张合成绝缘子相同。1.1.2.5 本工程线路全线跨越河流 4 次，省道 3 次，一般公路 18次，110kV 线路 3 次,35kV 线路 9 次,10kV 及以下线路 31 次，...
