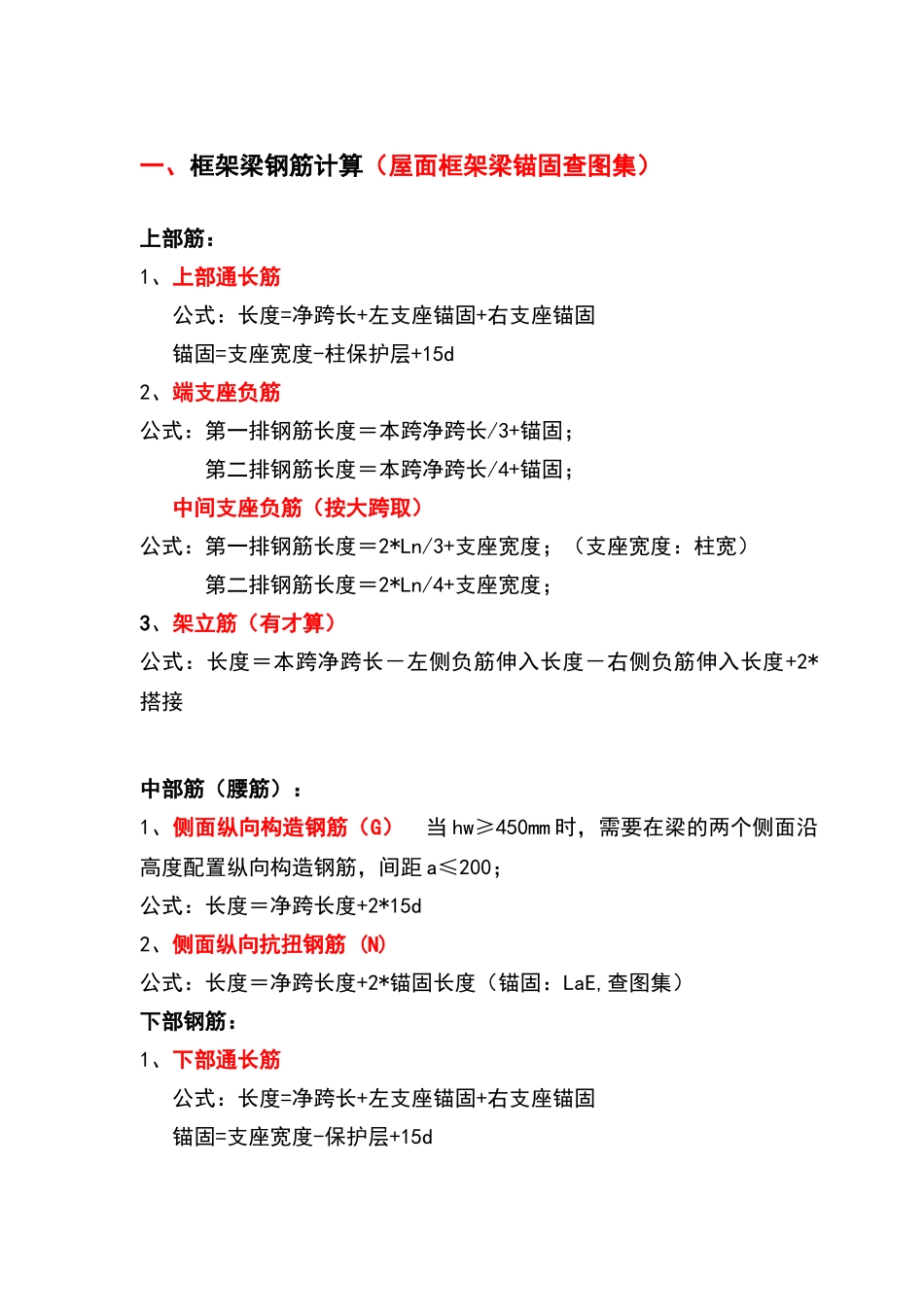

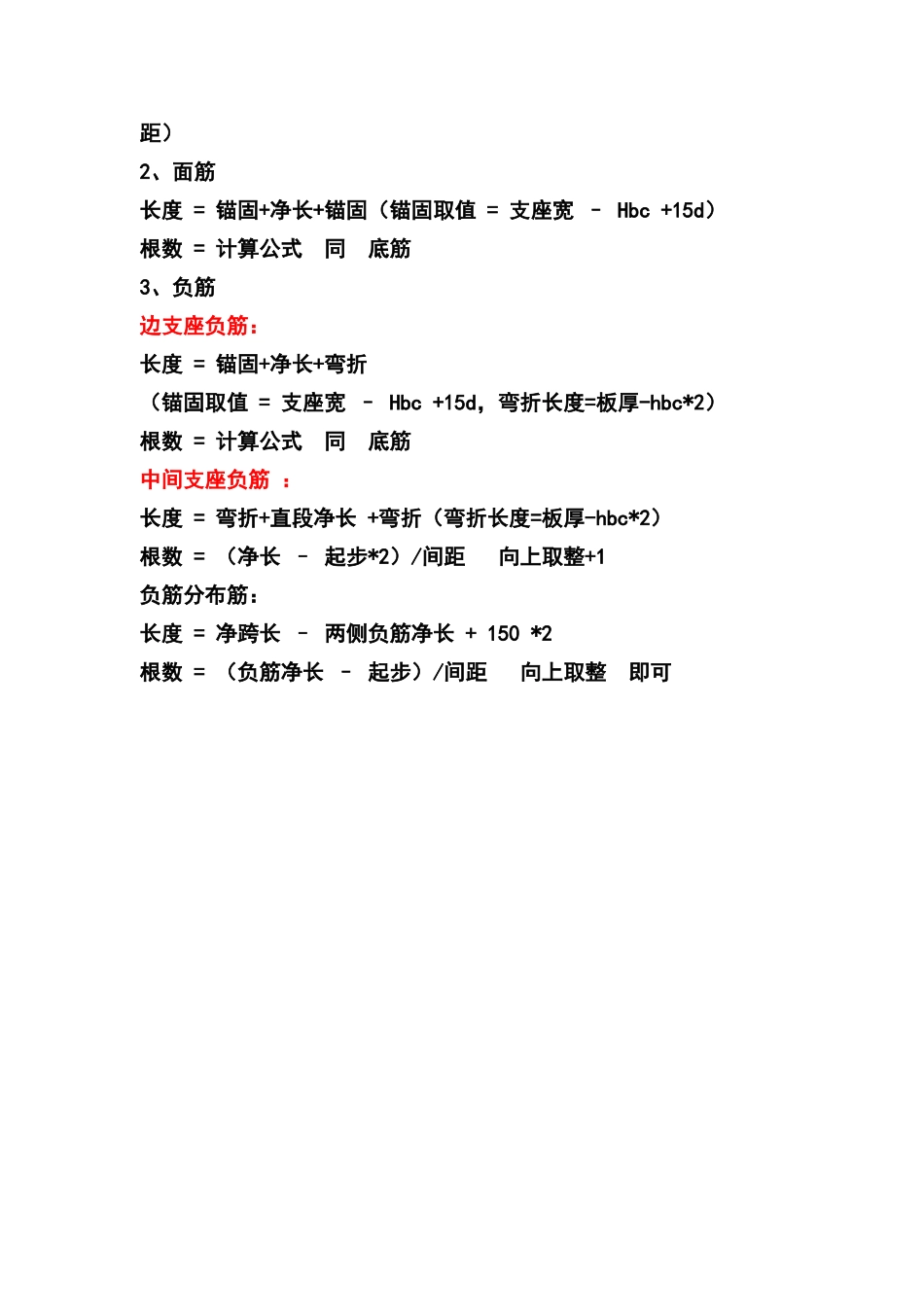

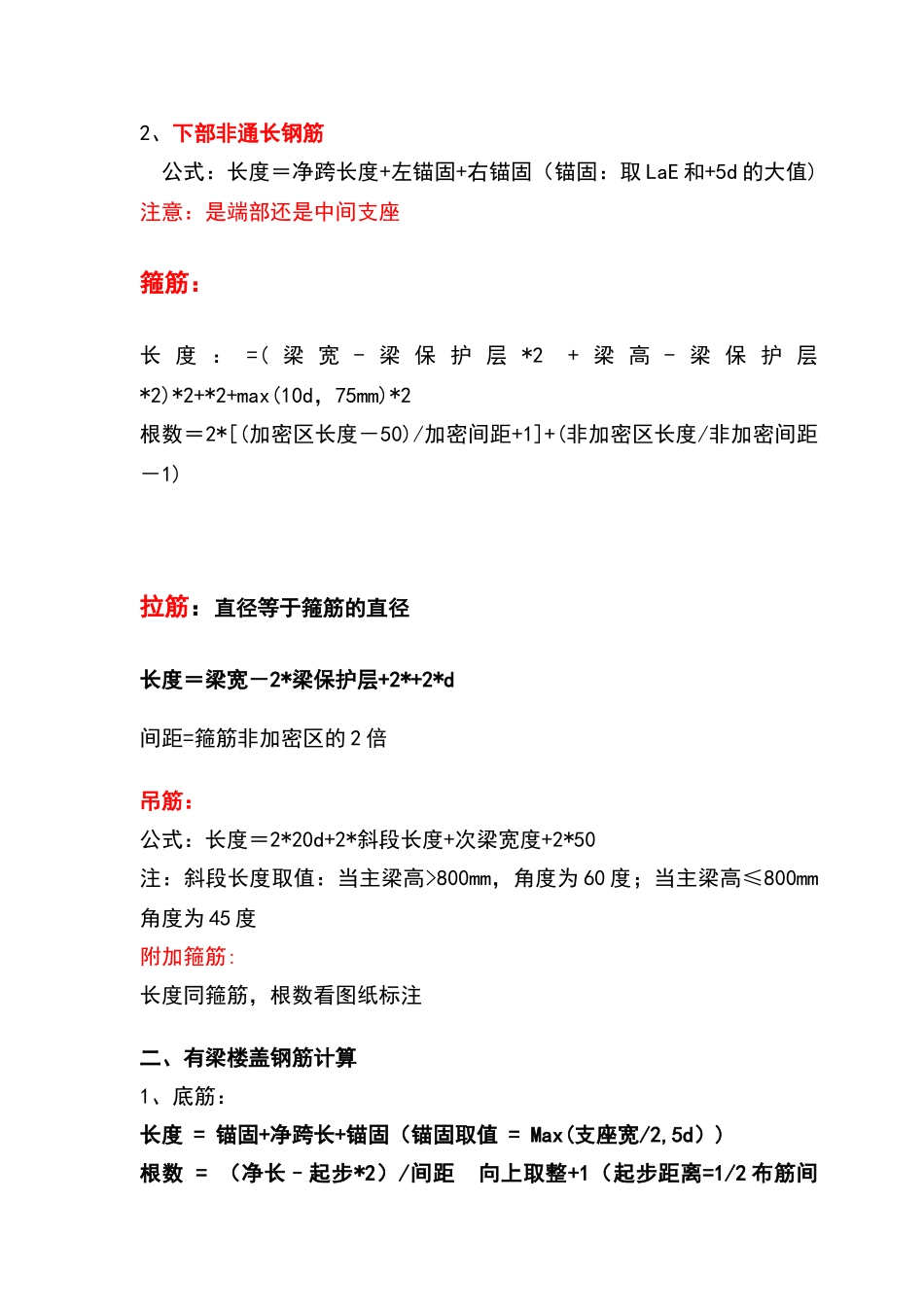

一、框架梁钢筋计算(屋面框架梁锚固查图集)上部筋:1、上部通长筋公式:长度=净跨长+左支座锚固+右支座锚固锚固=支座宽度-柱保护层+15d2、端支座负筋公式:第一排钢筋长度=本跨净跨长/3+锚固; 第二排钢筋长度=本跨净跨长/4+锚固;中间支座负筋(按大跨取)公式:第一排钢筋长度=2*Ln/3+支座宽度;(支座宽度:柱宽)第二排钢筋长度=2*Ln/4+支座宽度;3、架立筋(有才算)公式:长度=本跨净跨长-左侧负筋伸入长度-右侧负筋伸入长度+2*搭接中部筋(腰筋):1、侧面纵向构造钢筋(G) 当 hw≥450mm 时,需要在梁的两个侧面沿高度配置纵向构造钢筋,间距 a≤200;公式:长度=净跨长度+2*15d2、侧面纵向抗扭钢筋 (N)公式:长度=净跨长度+2*锚固长度(锚固:LaE,查图集)下部钢筋:1、下部通长筋公式:长度=净跨长+左支座锚固+右支座锚固锚固=支座宽度-保护层+15d2、下部非通长钢筋公式:长度=净跨长度+左锚固+右锚固(锚固:取 LaE 和+5d 的大值)注意:是端部还是中间支座箍筋:长 度 : =( 梁 宽 - 梁 保 护 层 *2 + 梁 高 - 梁 保 护 层*2)*2+*2+max(10d,75mm)*2 根数=2*[(加密区长度-50)/加密间距+1]+(非加密区长度/非加密间距-1)拉筋:直径等于箍筋的直径长度=梁宽-2*梁保护层+2*+2*d间距=箍筋非加密区的 2 倍吊筋:公式:长度=2*20d+2*斜段长度+次梁宽度+2*50 注:斜段长度取值:当主梁高>800mm,角度为 60 度;当主梁高≤800mm角度为 45 度附加箍筋:长度同箍筋,根数看图纸标注二、有梁楼盖钢筋计算1、底筋:长度 = 锚固+净跨长+锚固(锚固取值 = Max(支座宽/2,5d))根数 = (净长–起步*2)/间距 向上取整+1(起步距离=1/2 布筋间距)2、面筋长度 = 锚固+净长+锚固(锚固取值 = 支座宽 – Hbc +15d)根数 = 计算公式 同 底筋3、负筋边支座负筋:长度 = 锚固+净长+弯折(锚固取值 = 支座宽 – Hbc +15d,弯折长度=板厚-hbc*2)根数 = 计算公式 同 底筋中间支座负筋 :长度 = 弯折+直段净长 +弯折(弯折长度=板厚-hbc*2)根数 = (净长 – 起步*2)/间距 向上取整+1负筋分布筋:长度 = 净跨长 – 两侧负筋净长 + 150 *2根数 = (负筋净长 – 起步)/间距 向上取整 即可
