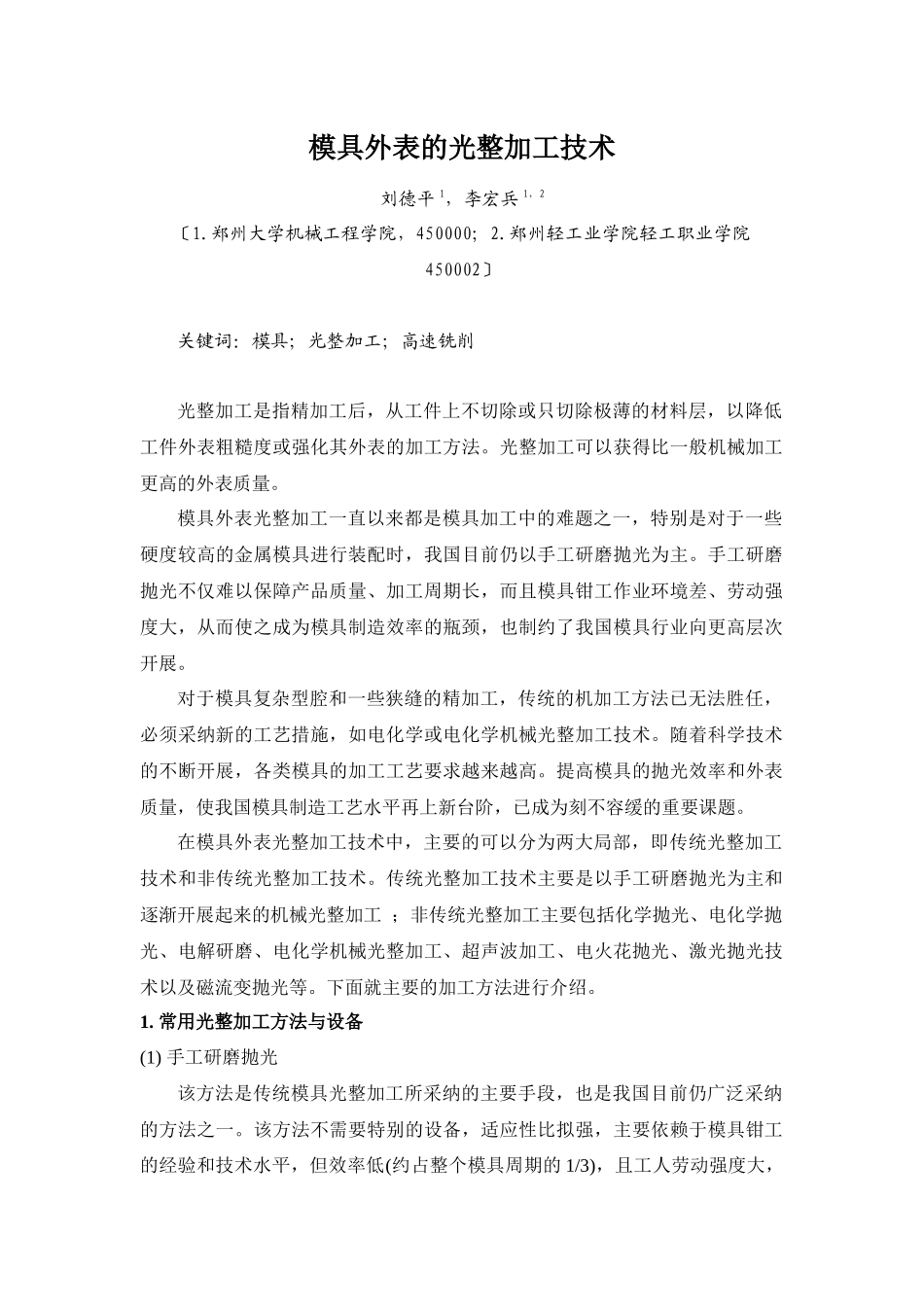

模具外表的光整加工技术刘德平 1，李宏兵 1，2〔1.郑州大学机械工程学院，450000；2.郑州轻工业学院轻工职业学院450002〕关键词：模具；光整加工；高速铣削光整加工是指精加工后，从工件上不切除或只切除极薄的材料层，以降低工件外表粗糙度或强化其外表的加工方法。光整加工可以获得比一般机械加工更高的外表质量。模具外表光整加工一直以来都是模具加工中的难题之一，特别是对于一些硬度较高的金属模具进行装配时，我国目前仍以手工研磨抛光为主。手工研磨抛光不仅难以保障产品质量、加工周期长，而且模具钳工作业环境差、劳动强度大，从而使之成为模具制造效率的瓶颈，也制约了我国模具行业向更高层次开展。对于模具复杂型腔和一些狭缝的精加工，传统的机加工方法已无法胜任，必须采纳新的工艺措施，如电化学或电化学机械光整加工技术。随着科学技术的不断开展，各类模具的加工工艺要求越来越高。提高模具的抛光效率和外表质量，使我国模具制造工艺水平再上新台阶，已成为刻不容缓的重要课题。 在模具外表光整加工技术中，主要的可以分为两大局部，即传统光整加工技术和非传统光整加工技术。传统光整加工技术主要是以手工研磨抛光为主和逐渐开展起来的机械光整加工 ；非传统光整加工主要包括化学抛光、电化学抛光、电解研磨、电化学机械光整加工、超声波加工、电火花抛光、激光抛光技术以及磁流变抛光等。下面就主要的加工方法进行介绍。 1. 常用光整加工方法与设备 (1) 手工研磨抛光 该方法是传统模具光整加工所采纳的主要手段，也是我国目前仍广泛采纳的方法之一。该方法不需要特别的设备，适应性比拟强，主要依赖于模具钳工的经验和技术水平，但效率低(约占整个模具周期的 1/3)，且工人劳动强度大，质量不稳定，制约了我国模具加工向更高层次开展。但就目前的社会经济技术开展状况来看，在今后的相当一段时间内还不能完全淘汰这种加工手段。 (2) 数字式模具抛光机 这种抛光工具采纳数字化控制，数字式显示和控制工艺参数，备有整套磨头及磨料，半自动抛光，具有体积小、使用方便的优点。其工艺特点主要有： a)具有平整功能，最大可平整的波纹长度为 75mm。 b)和手工抛光相比，成效提高一倍，质量提高一个等级。 c)质量稳定，重复性好。 应用范围：a)各种模具材料：包括铸钢、锻钢、铝合金及锌基合金。b)适用模具外表尺寸：从 100×100mm~1500×3000 mm。 (3) 超声波模具抛光机 该抛光工具采纳高频电火花脉冲电源与超...
