正激变换器工作原理

正激变换器工作原理_第1页
1/16
正激变换器工作原理_第2页
2/16
正激变换器工作原理_第3页
3/16

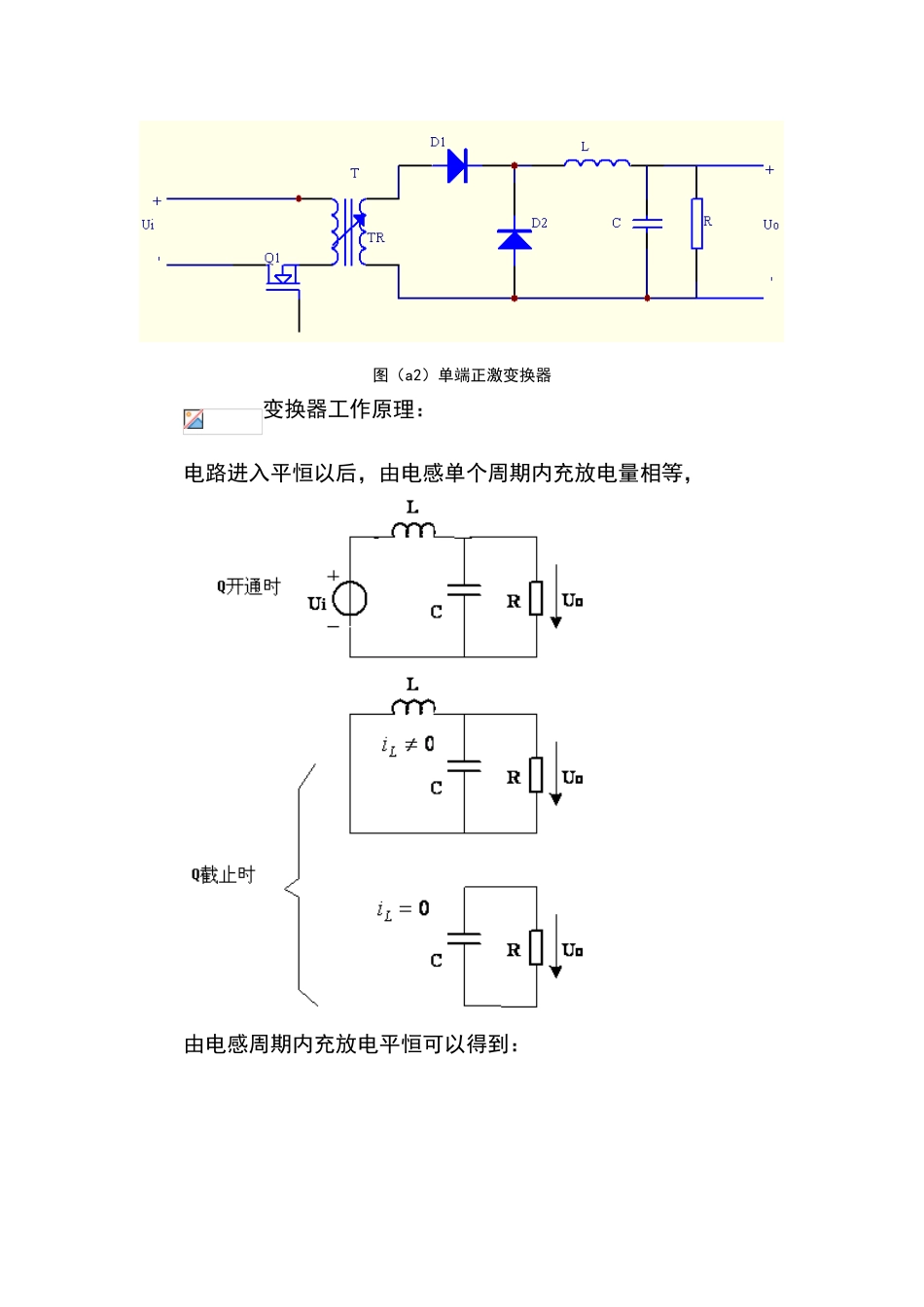

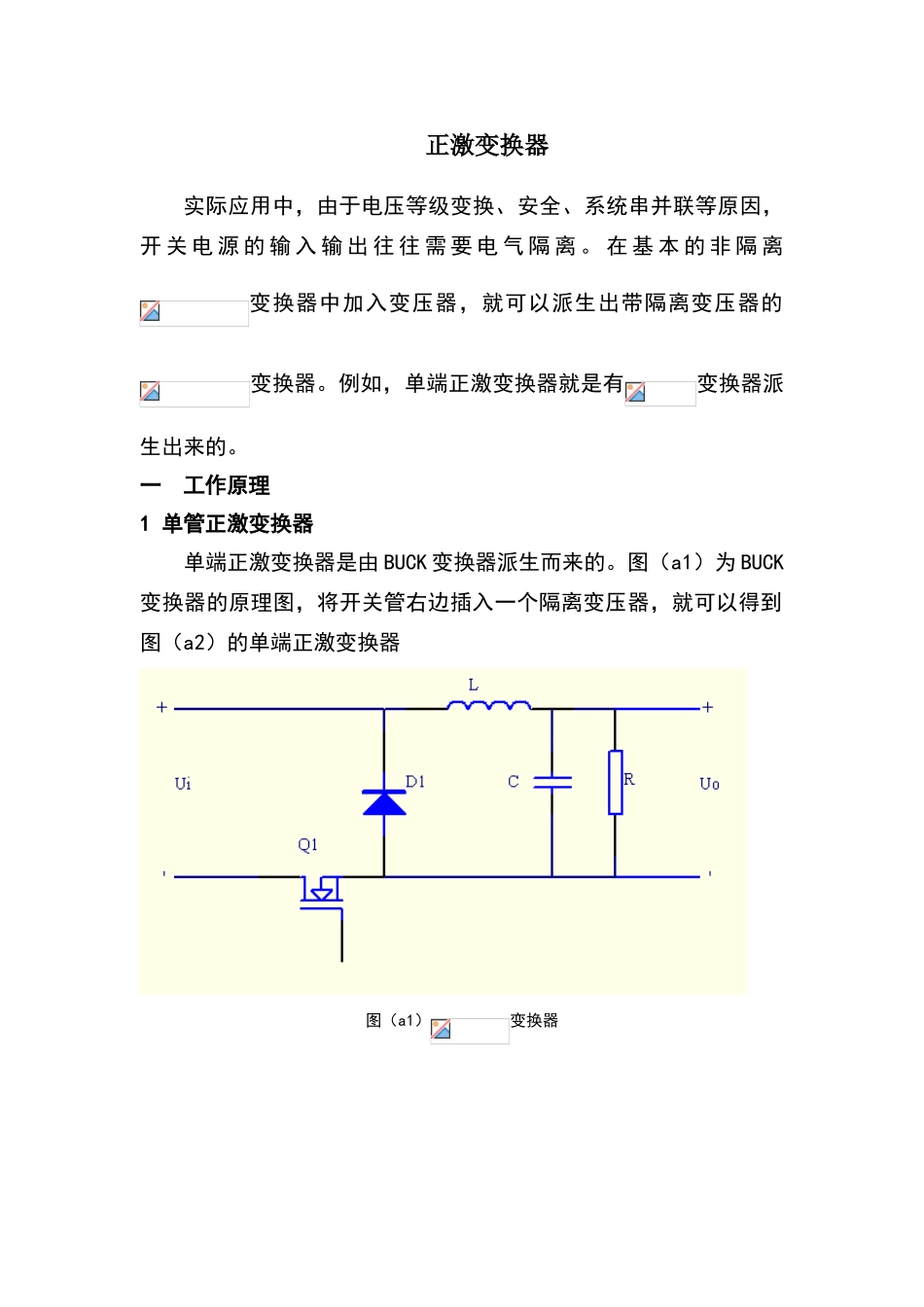

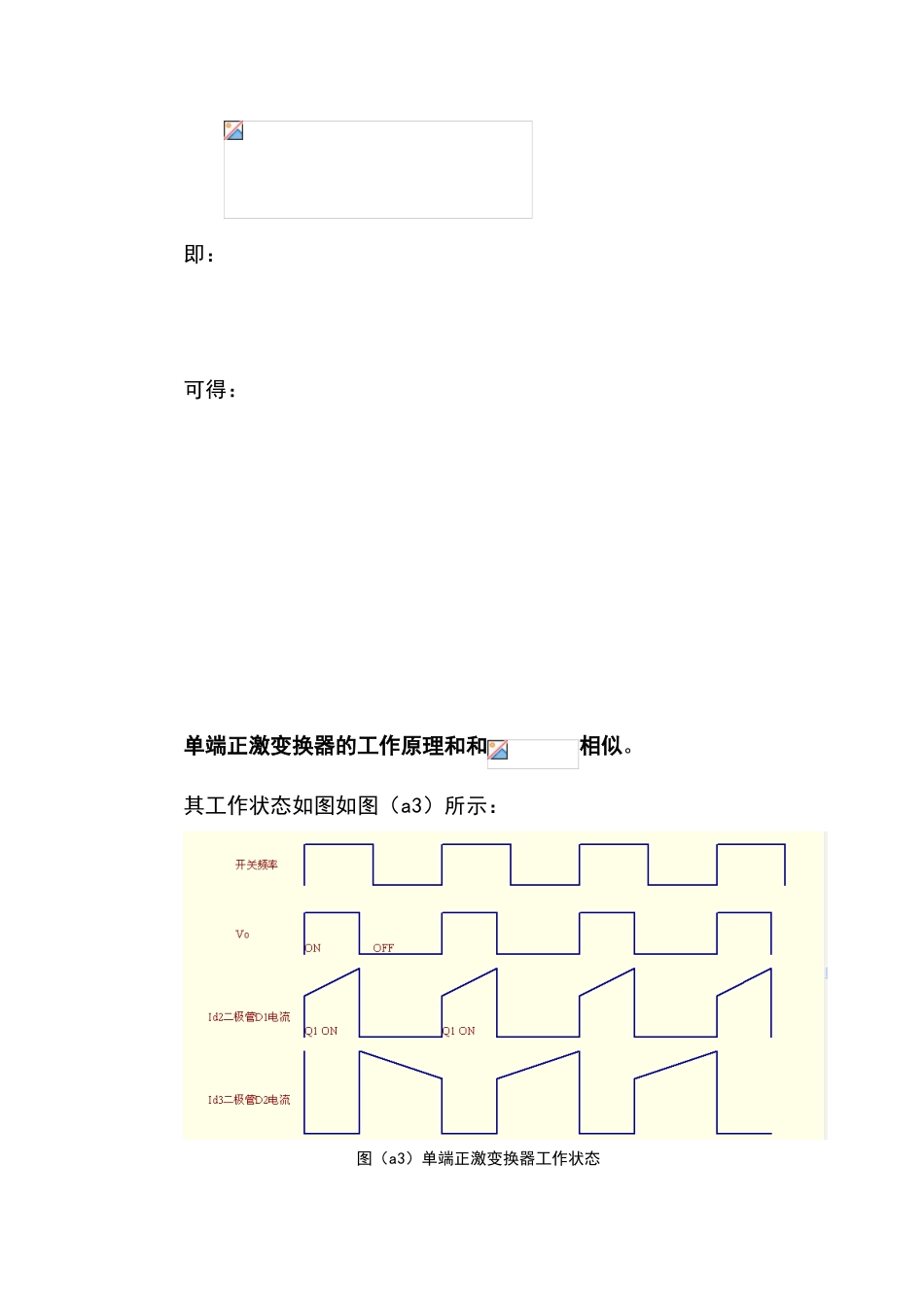

正激变换器实际应用中,由于电压等级变换、安全、系统串并联等原因,开 关 电 源 的 输 入 输 出 往 往 需 要 电 气 隔 离 。 在 基 本 的 非 隔 离变换器中加入变压器,就可以派生出带隔离变压器的变换器。例如,单端正激变换器就是有变换器派生出来的。一 工作原理1 单管正激变换器 单端正激变换器是由 BUCK 变换器派生而来的。图(a1)为 BUCK变换器的原理图,将开关管右边插入一个隔离变压器,就可以得到图(a2)的单端正激变换器图(a1)变换器图(a2)单端正激变换器变换器工作原理:电路进入平恒以后,由电感单个周期内充放电量相等,由电感周期内充放电平恒可以得到:即: 可得:单端正激变换器的工作原理和和相似。其工作状态如图如图(a3)所示:图(a3)单端正激变换器工作状态开关管 Q 闭合。如图所示,当开关管 Q 闭合时的工作状态如图a4 所示,图(a4)根据图中同名端所示,可以知道变压器副边也流过电流,D1导通,D2 截止,电感电压为正,变压器副边的电流线性上升。在此期间,电感电压为:开关管 Q 截止。开关管截止时,变压器副边没有电流流过,副边电流经反并联二极管 D2 续流,在此期间,电感电压为负,电流线性下降:在稳定时,和 BUCK 电路一样,电感电压在一个周期内积分为零,因此:得:由此可见,单端正激变换器电压增益与开关导通占空比成正比,比 BUCK 电路只多了一个变压器的变化。回馈式单端正激变换器回馈式单端正激变换器单端正激变换器的有用电路拓扑,其原理图如图(a5)所示图(a5)回馈式单端正激变换器的工作原理和单端正激变换电路相似,只是在在原边增加了一个回馈环节。其工作状态如图(a6)所示图(a6)当 Q 开通时,工作原理和单端正激变换器相似,电流从 N1 端流过,电流线性增大,同时向副边传递能量。当 截 止 时 , Np 两 端 电 压 为 -Ui , Nr 端 同 名 端 变 副 大 小 为,同时通过二级管向输入电源回馈电能。2 三路输出正激变换器 原理图如图(b1)所示图(c1)由三路输出正激变换器的拓扑可得,其副边拓扑只是在单端正激变换器的基础上再加了两个辅输出部分,所以它的工作原理和单端正激变换器相似。其原端和回馈式单端正激变换器一样。3 双端正激变换器图(c1)工作原理:开关管 Q1 和 Q2 同时开通或截止,如图(c2)所示。图(c2)当 Q1 和 Q2 同时导通时,二极管 D1 和 D2 反偏截止,输入 Ui 通过变...
