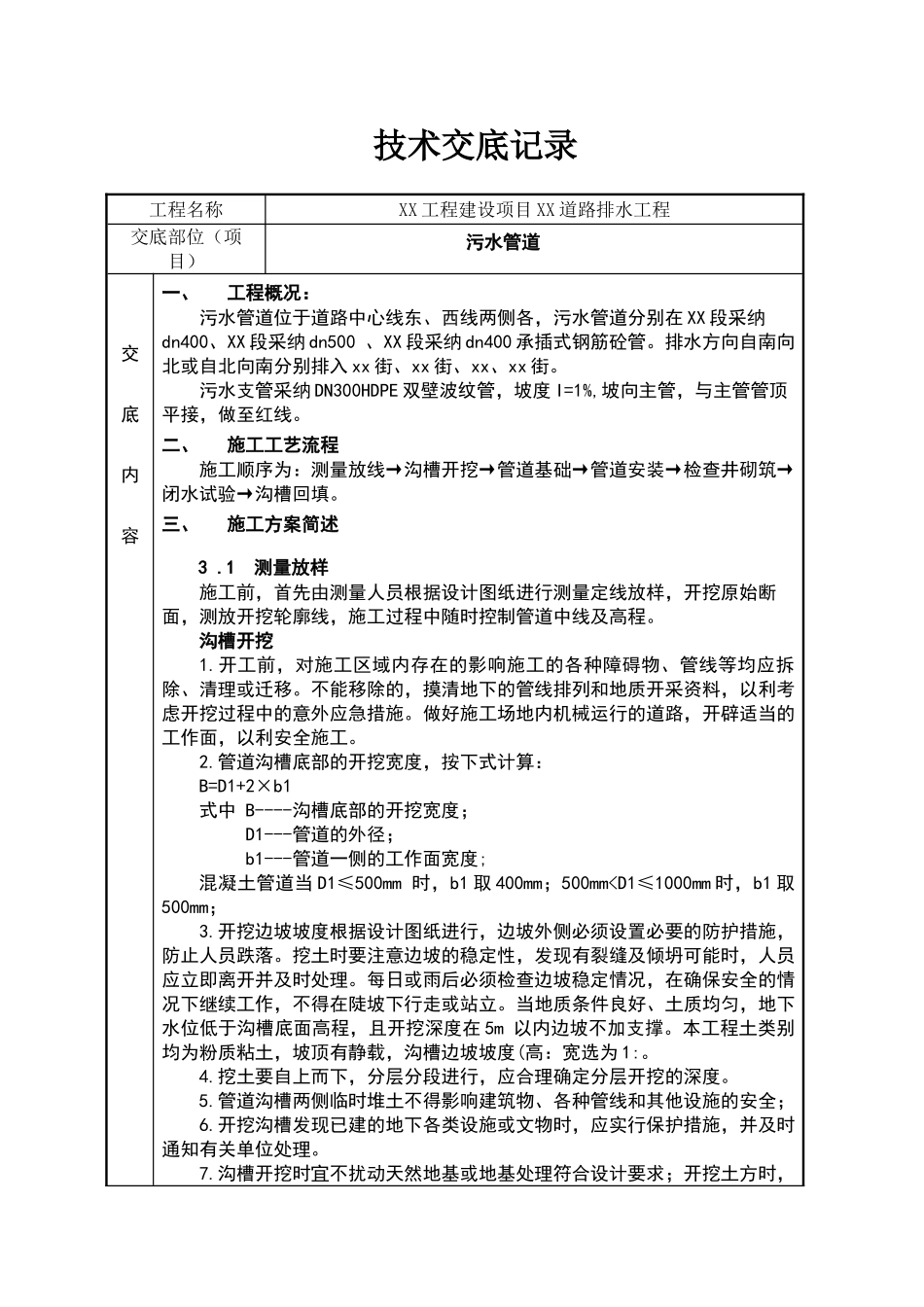

技术交底记录 工程名称XX 工程建设项目 XX 道路排水工程交底部位（项目）污水管道交底内容一、工程概况：污水管道位于道路中心线东、西线两侧各，污水管道分别在 XX 段采纳dn400、XX 段采纳 dn500 、XX 段采纳 dn400 承插式钢筋砼管。排水方向自南向北或自北向南分别排入 xx 街、xx 街、xx、xx 街。污水支管采纳 DN300HDPE 双壁波纹管，坡度 I=1%,坡向主管，与主管管顶平接，做至红线。二、施工工艺流程施工顺序为：测量放线→沟槽开挖→管道基础→管道安装→检查井砌筑→闭水试验→沟槽回填。三、施工方案简述3 .1 测量放样施工前，首先由测量人员根据设计图纸进行测量定线放样，开挖原始断面，测放开挖轮廓线，施工过程中随时控制管道中线及高程。沟槽开挖1.开工前，对施工区域内存在的影响施工的各种障碍物、管线等均应拆除、清理或迁移。不能移除的，摸清地下的管线排列和地质开采资料，以利考虑开挖过程中的意外应急措施。做好施工场地内机械运行的道路，开辟适当的工作面，以利安全施工。2.管道沟槽底部的开挖宽度，按下式计算：B=D1+2×b1式中 B----沟槽底部的开挖宽度； D1---管道的外径； b1---管道一侧的工作面宽度;混凝土管道当 D1≤500mm 时，b1 取 400mm；500mm
