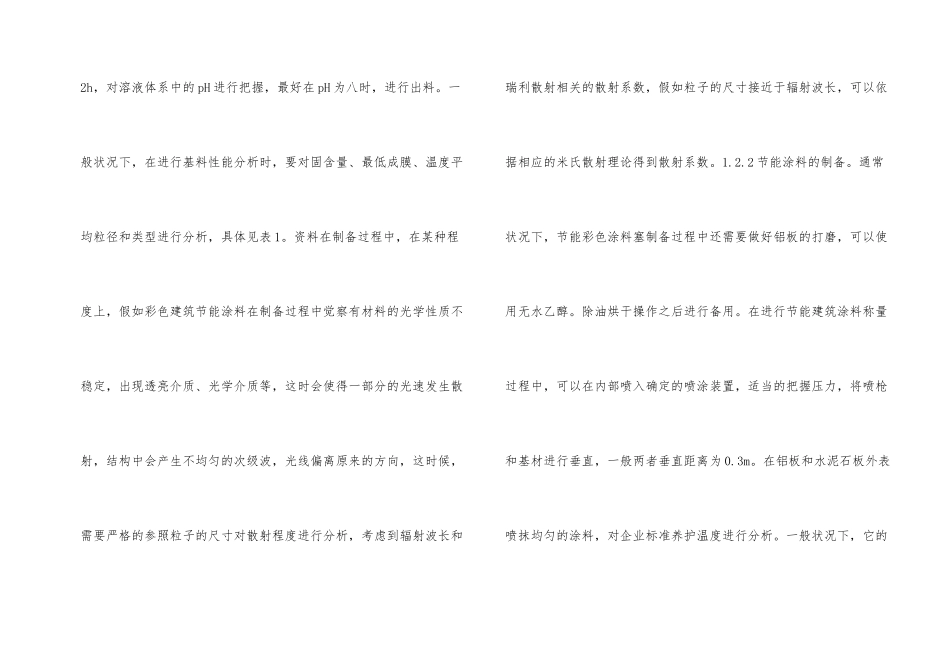

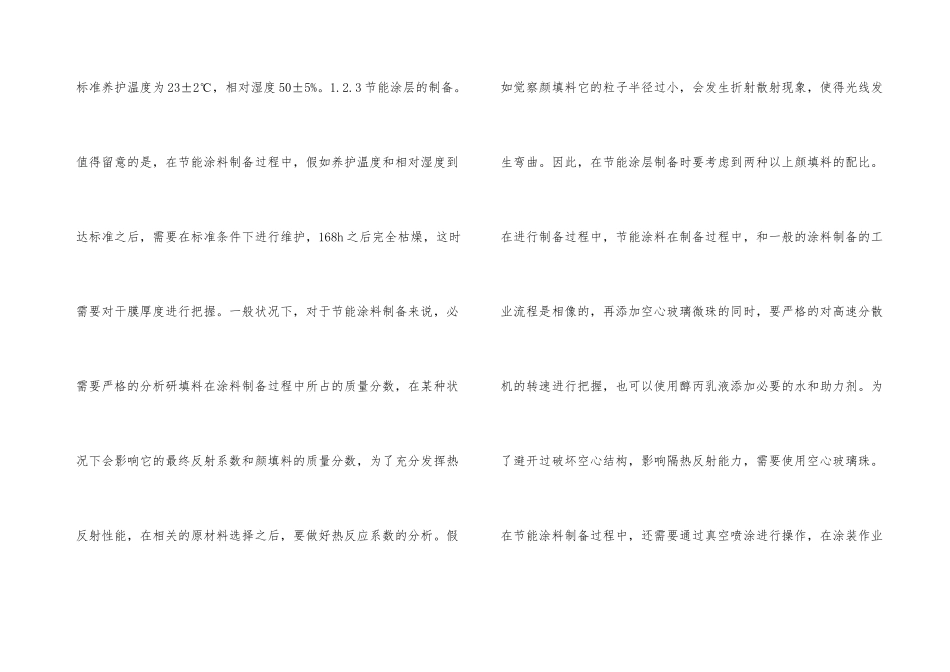

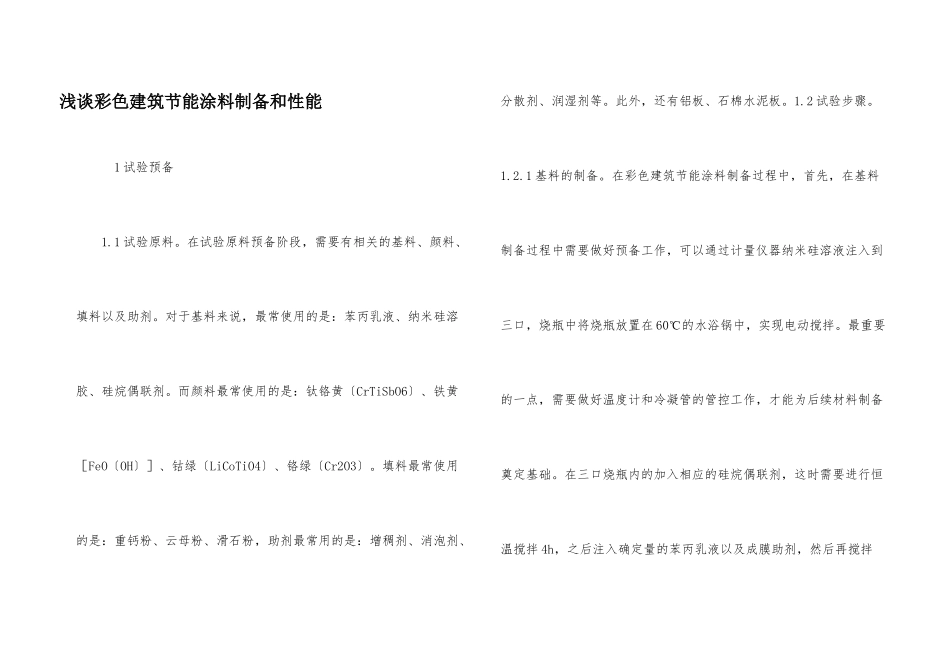

浅谈彩色建筑节能涂料制备和性能 1 试验预备 1.1 试验原料。在试验原料预备阶段，需要有相关的基料、颜料、填料以及助剂。对于基料来说，最常使用的是：苯丙乳液、纳米硅溶胶、硅烷偶联剂。而颜料最常使用的是：钛铬黄〔CrTiSbO6〕、铁黄［FeO〔OH〕］、钴绿〔LiCoTiO4〕、铬绿〔Cr2O3〕。填料最常使用的是：重钙粉、云母粉、滑石粉，助剂最常用的是：增稠剂、消泡剂、分散剂、润湿剂等。此外，还有铝板、石棉水泥板。1.2 试验步骤。1.2.1 基料的制备。在彩色建筑节能涂料制备过程中，首先，在基料制备过程中需要做好预备工作，可以通过计量仪器纳米硅溶液注入到三口，烧瓶中将烧瓶放置在 60℃的水浴锅中，实现电动搅拌。最重要的一点，需要做好温度计和冷凝管的管控工作，才能为后续材料制备奠定基础。在三口烧瓶内的加入相应的硅烷偶联剂，这时需要进行恒温搅拌 4h，之后注入确定量的苯丙乳液以及成膜助剂，然后再搅拌2h，对溶液体系中的 pH 进行把握，最好在 pH 为八时，进行出料。一般状况下，在进行基料性能分析时，要对固含量、最低成膜、温度平均粒径和类型进行分析，具体见表 1。资料在制备过程中，在某种程度上，假如彩色建筑节能涂料在制备过程中觉察有材料的光学性质不稳定，出现透亮介质、光学介质等，这时会使得一部分的光速发生散射，结构中会产生不均匀的次级波，光线偏离原来的方向，这时候，需要严格的参照粒子的尺寸对散射程度进行分析，考虑到辐射波长和瑞利散射相关的散射系数，假如粒子的尺寸接近于辐射波长，可以依据相应的米氏散射理论得到散射系数。1.2.2 节能涂料的制备。通常状况下，节能彩色涂料塞制备过程中还需要做好铝板的打磨，可以使用无水乙醇。除油烘干操作之后进行备用。在进行节能建筑涂料称量过程中，可以在内部喷入确定的喷涂装置，适当的把握压力，将喷枪和基材进行垂直，一般两者垂直距离为 0.3m。在铝板和水泥石板外表喷抹均匀的涂料，对企业标准养护温度进行分析。一般状况下，它的标准养护温度为 23±2℃，相对湿度 50±5%。1.2.3 节能涂层的制备。值得留意的是，在节能涂料制备过程中，假如养护温度和相对湿度到达标准之后，需要在标准条件下进行维护，168h 之后完全枯燥，这时需要对干膜厚度进行把握。一般状况下，对于节能涂料制备来说，必需要严格的分析研填料在涂料制备过程中所占的质量分数，在某种状况下会影响它的最终反射系数和颜填料的质量分数，为了充分发挥热反射性能...
