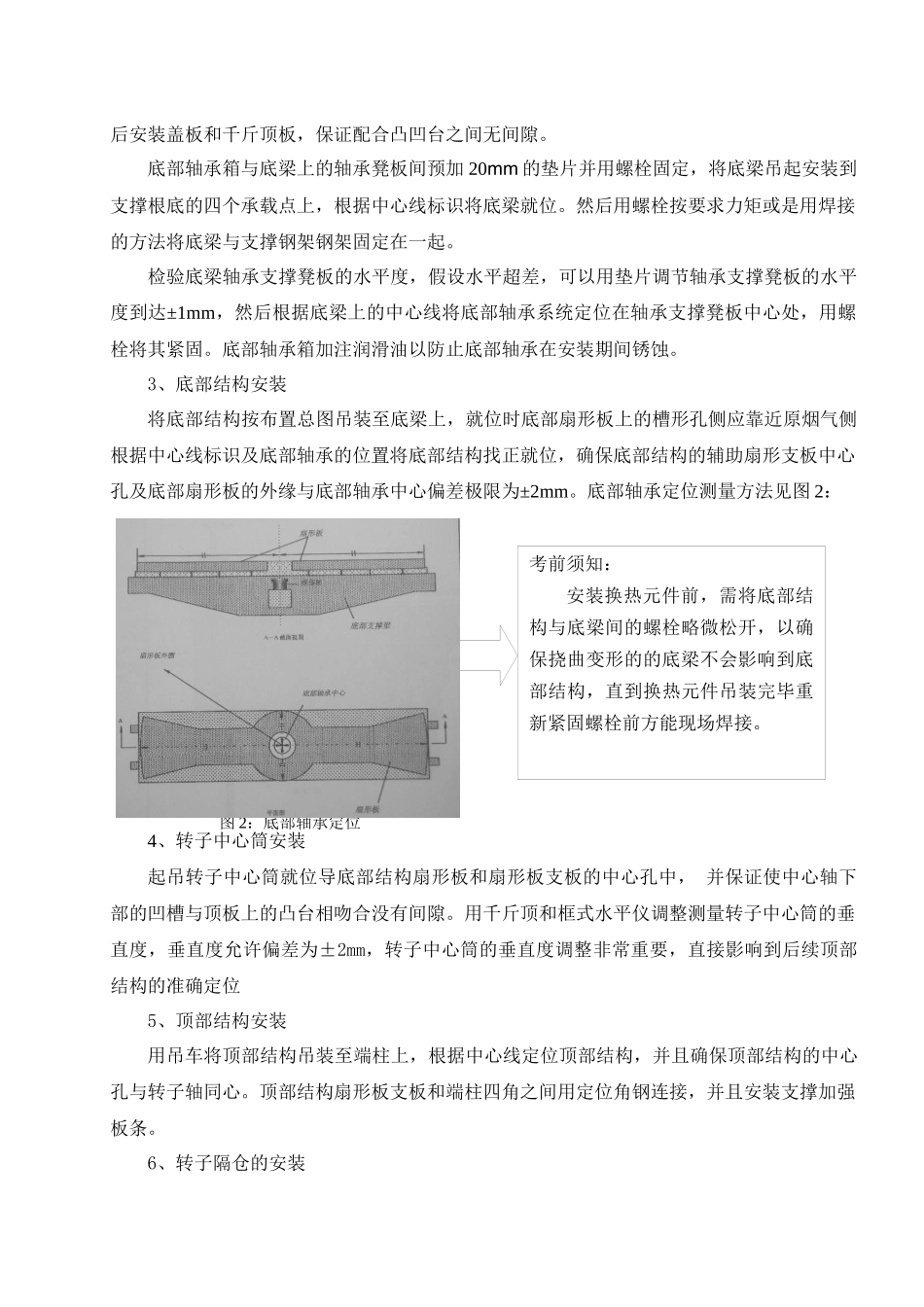

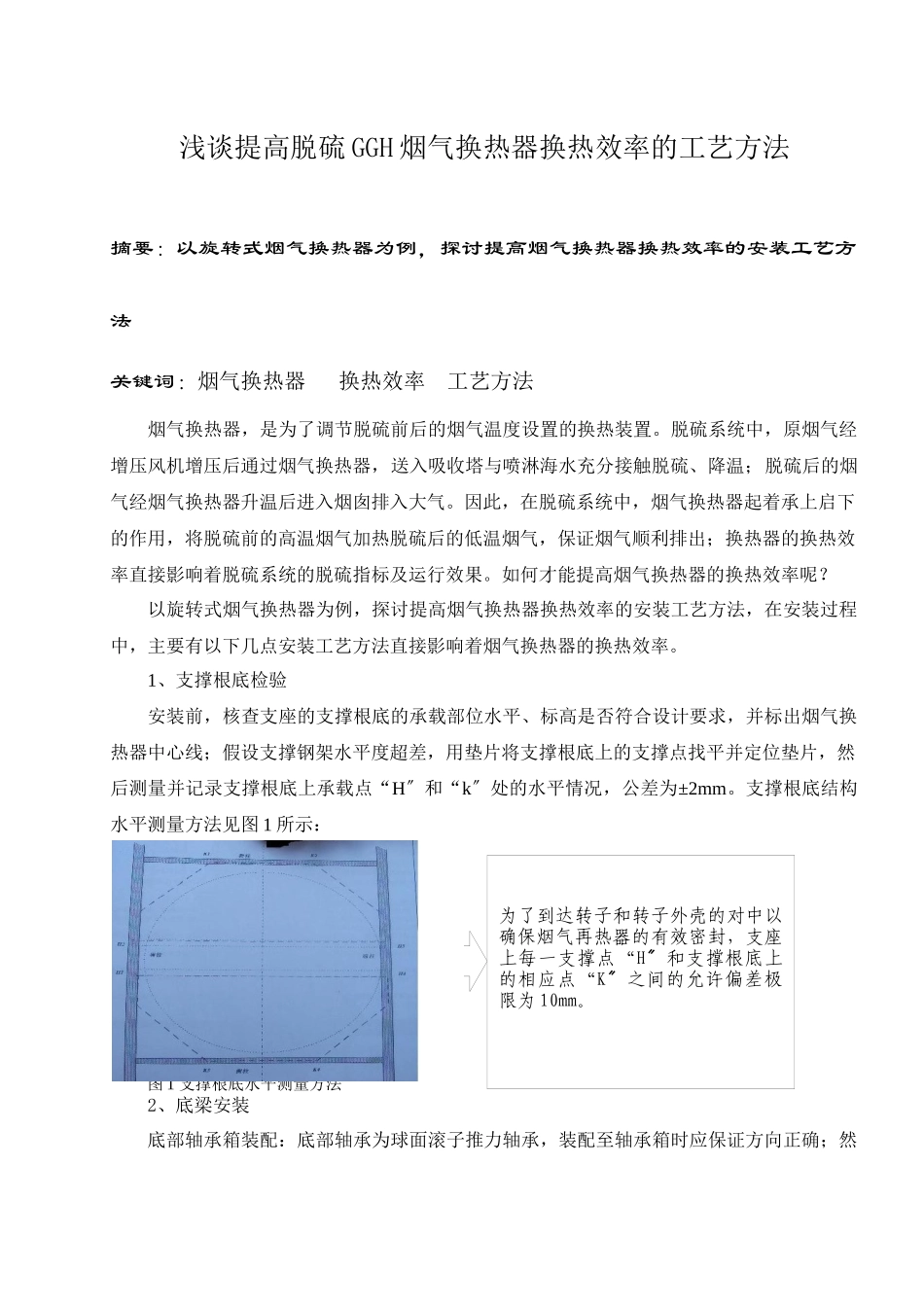

浅谈提高脱硫 GGH 烟气换热器换热效率的工艺方法 摘要:以旋转式烟气换热器为例,探讨提高烟气换热器换热效率的安装工艺方法关键词:烟气换热器 换热效率 工艺方法烟气换热器,是为了调节脱硫前后的烟气温度设置的换热装置。脱硫系统中,原烟气经增压风机增压后通过烟气换热器,送入吸收塔与喷淋海水充分接触脱硫、降温;脱硫后的烟气经烟气换热器升温后进入烟囱排入大气。因此,在脱硫系统中,烟气换热器起着承上启下的作用,将脱硫前的高温烟气加热脱硫后的低温烟气,保证烟气顺利排出;换热器的换热效率直接影响着脱硫系统的脱硫指标及运行效果。如何才能提高烟气换热器的换热效率呢?以旋转式烟气换热器为例,探讨提高烟气换热器换热效率的安装工艺方法,在安装过程中,主要有以下几点安装工艺方法直接影响着烟气换热器的换热效率。1、支撑根底检验安装前,核查支座的支撑根底的承载部位水平、标高是否符合设计要求,并标出烟气换热器中心线;假设支撑钢架水平度超差,用垫片将支撑根底上的支撑点找平并定位垫片,然后测量并记录支撑根底上承载点“H〞和“k〞处的水平情况,公差为±2mm。支撑根底结构水平测量方法见图 1 所示:2、底梁安装底部轴承箱装配:底部轴承为球面滚子推力轴承,装配至轴承箱时应保证方向正确;然为了到达转子和转子外壳的对中以确保烟气再热器的有效密封,支座上每一支撑点“H和支撑根底上〞的相应点“K之间的允许偏差极〞限为 10mm。图 1 支撑根底水平测量方法后安装盖板和千斤顶板,保证配合凸凹台之间无间隙。底部轴承箱与底梁上的轴承凳板间预加 20mm 的垫片并用螺栓固定,将底梁吊起安装到支撑根底的四个承载点上,根据中心线标识将底梁就位。然后用螺栓按要求力矩或是用焊接的方法将底梁与支撑钢架钢架固定在一起。检验底梁轴承支撑凳板的水平度,假设水平超差,可以用垫片调节轴承支撑凳板的水平度到达±1mm,然后根据底梁上的中心线将底部轴承系统定位在轴承支撑凳板中心处,用螺栓将其紧固。底部轴承箱加注润滑油以防止底部轴承在安装期间锈蚀。3、底部结构安装将底部结构按布置总图吊装至底梁上,就位时底部扇形板上的槽形孔侧应靠近原烟气侧根据中心线标识及底部轴承的位置将底部结构找正就位,确保底部结构的辅助扇形支板中心孔及底部扇形板的外缘与底部轴承中心偏差极限为±2mm。底部轴承定位测量方法见图 2:4、转子中心筒安装起吊转子中心筒就位导底部结构扇形板和扇形板支板的中心孔中,...
