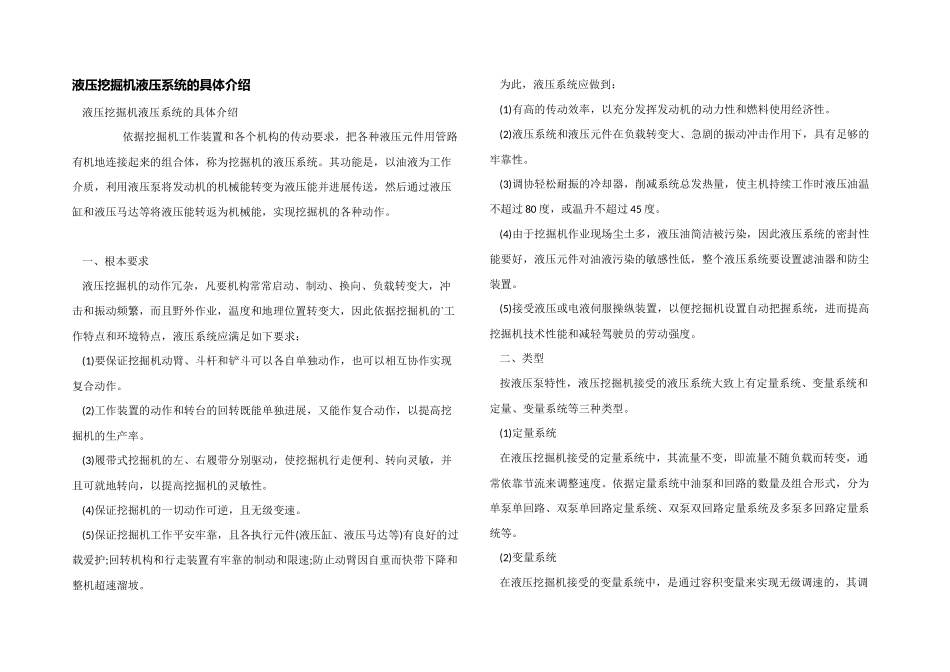

液压挖掘机液压系统的具体介绍 液压挖掘机液压系统的具体介绍 依据挖掘机工作装置和各个机构的传动要求,把各种液压元件用管路有机地连接起来的组合体,称为挖掘机的液压系统。其功能是,以油液为工作介质,利用液压泵将发动机的机械能转变为液压能并进展传送,然后通过液压缸和液压马达等将液压能转返为机械能,实现挖掘机的各种动作。 一、根本要求 液压挖掘机的动作冗杂,凡要机构常常启动、制动、换向、负载转变大,冲击和振动频繁,而且野外作业,温度和地理位置转变大,因此依据挖掘机的`工作特点和环境特点,液压系统应满足如下要求: (1)要保证挖掘机动臂、斗杆和铲斗可以各自单独动作,也可以相互协作实现复合动作。 (2)工作装置的动作和转台的回转既能单独进展,又能作复合动作,以提高挖掘机的生产率。 (3)履带式挖掘机的左、右履带分别驱动,使挖掘机行走便利、转向灵敏,并且可就地转向,以提高挖掘机的灵敏性。 (4)保证挖掘机的一切动作可逆,且无级变速。 (5)保证挖掘机工作平安牢靠,且各执行元件(液压缸、液压马达等)有良好的过载爱护;回转机构和行走装置有牢靠的制动和限速;防止动臂因自重而快带下降和整机超速溜坡。 为此,液压系统应做到: (1)有高的传动效率,以充分发挥发动机的动力性和燃料使用经济性。 (2)液压系统和液压元件在负载转变大、急剧的振动冲击作用下,具有足够的牢靠性。 (3)调协轻松耐振的冷却器,削减系统总发热量,使主机持续工作时液压油温不超过 80 度,或温升不超过 45 度。 (4)由于挖掘机作业现场尘土多,液压油简洁被污染,因此液压系统的密封性能要好,液压元件对油液污染的敏感性低,整个液压系统要设置滤油器和防尘装置。 (5)接受液压或电液伺服操纵装置,以便挖掘机设置自动把握系统,进而提高挖掘机技术性能和减轻驾驶员的劳动强度。 二、类型 按液压泵特性,液压挖掘机接受的液压系统大致上有定量系统、变量系统和定量、变量系统等三种类型。 (1)定量系统 在液压挖掘机接受的定量系统中,其流量不变,即流量不随负载而转变,通常依靠节流来调整速度。依据定量系统中油泵和回路的数量及组合形式,分为单泵单回路、双泵单回路定量系统、双泵双回路定量系统及多泵多回路定量系统等。 (2)变量系统 在液压挖掘机接受的变量系统中,是通过容积变量来实现无级调速的,其调整方式有三种:变量泵-定量马达调速、定量泵-变量马达调速、变量泵-变量马达调速。 液压挖掘机接受的...
