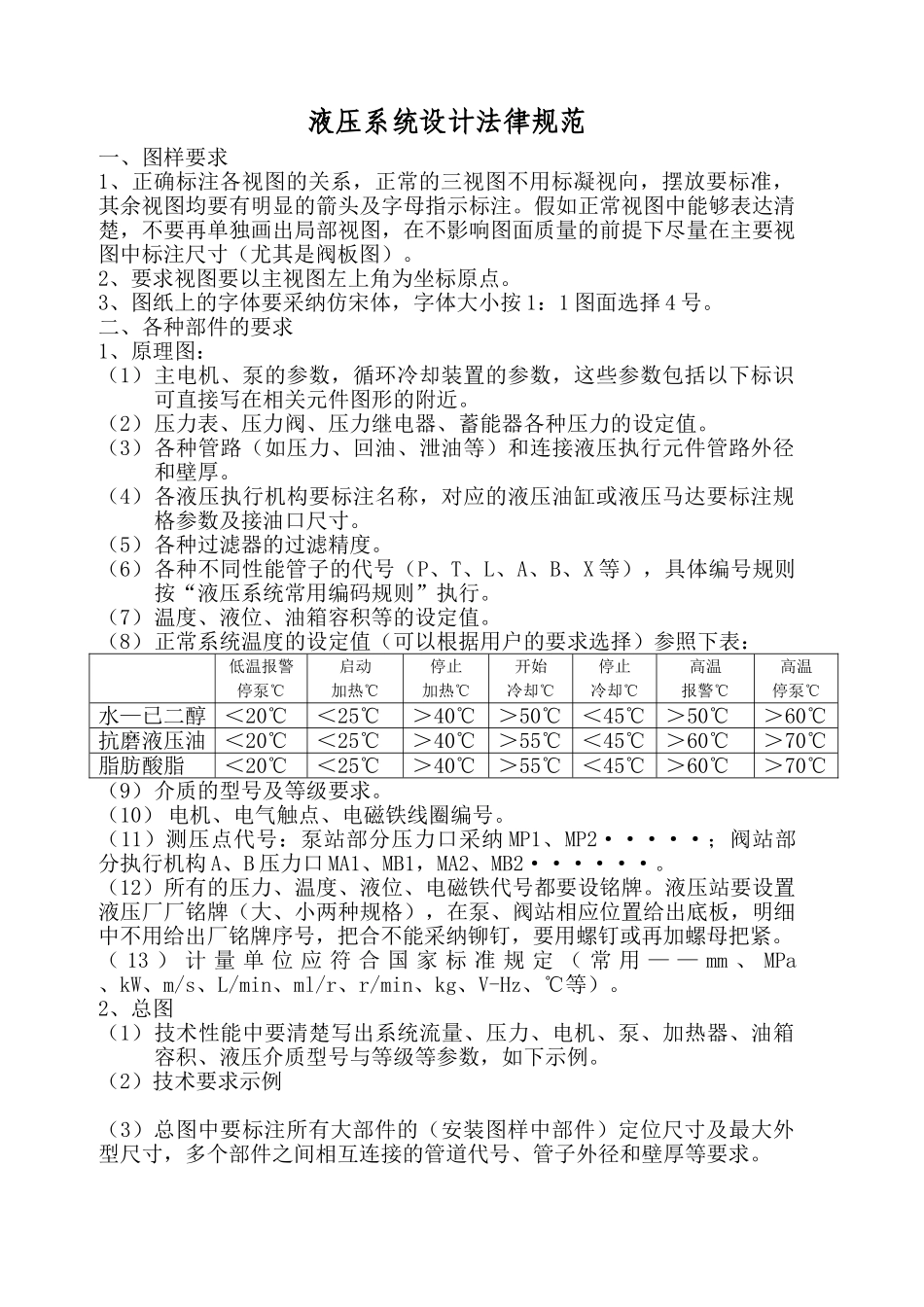

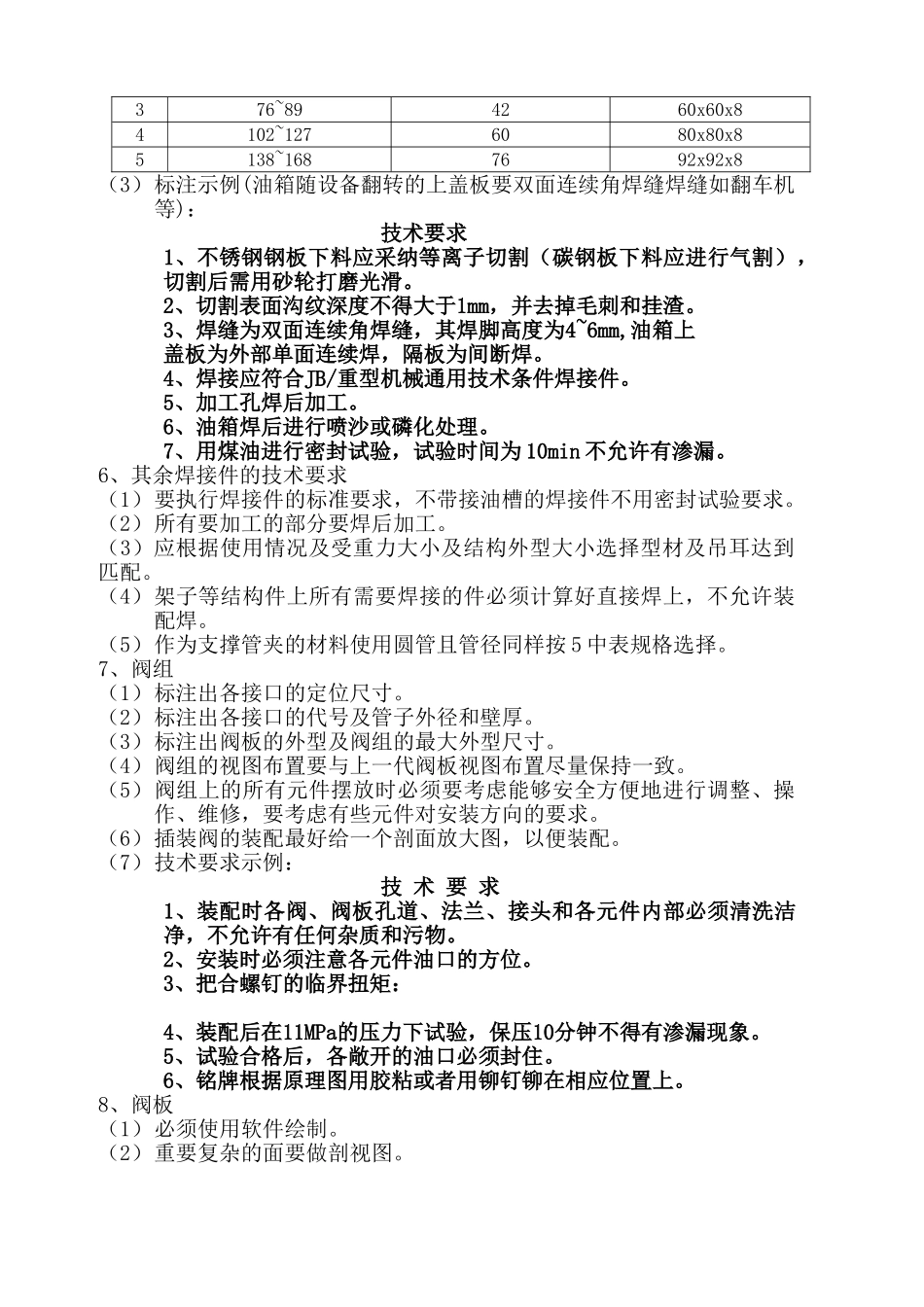

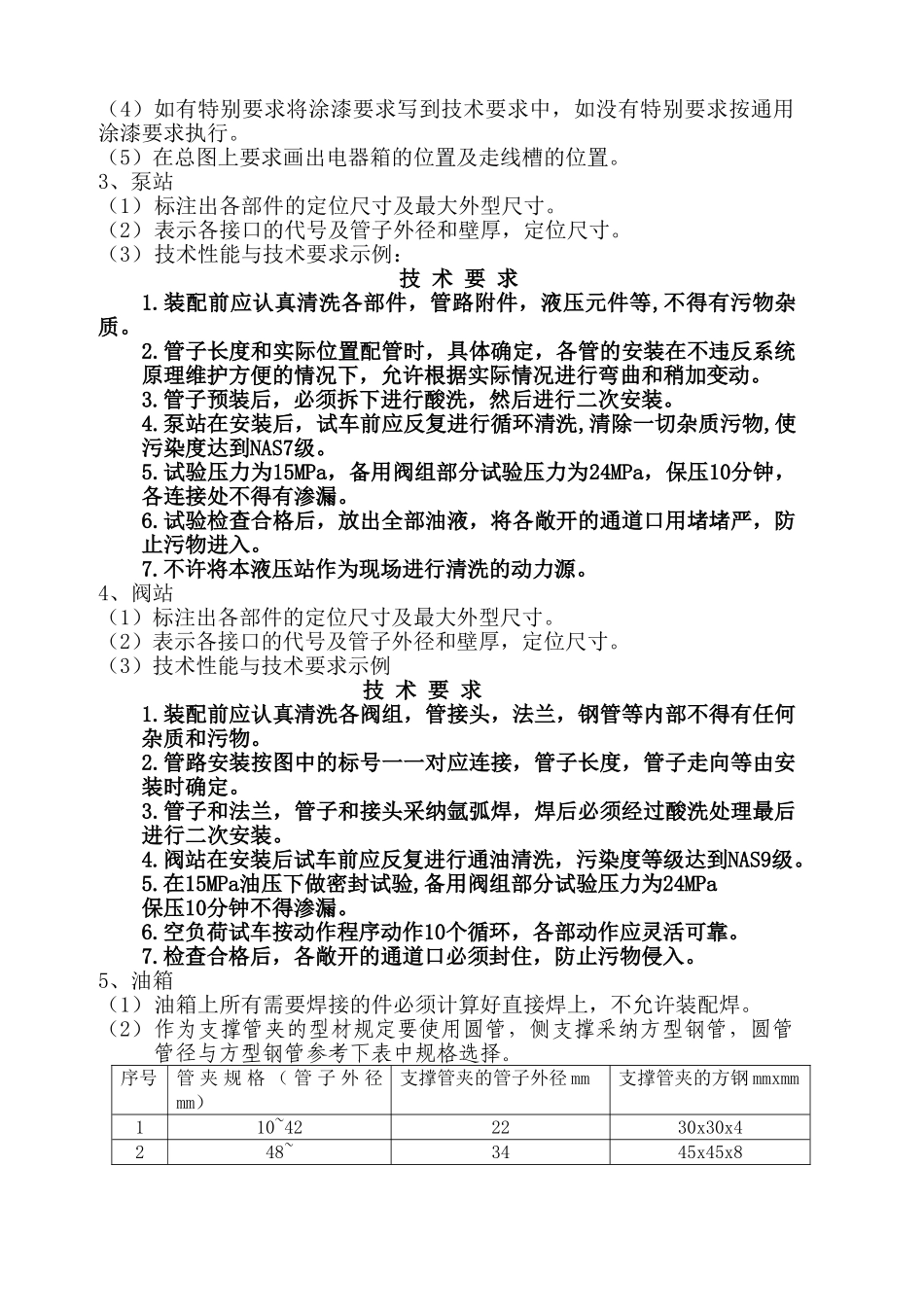

液压系统设计法律规范一、图样要求1、正确标注各视图的关系，正常的三视图不用标凝视向，摆放要标准，其余视图均要有明显的箭头及字母指示标注。假如正常视图中能够表达清楚，不要再单独画出局部视图，在不影响图面质量的前提下尽量在主要视图中标注尺寸（尤其是阀板图）。2、要求视图要以主视图左上角为坐标原点。3、图纸上的字体要采纳仿宋体，字体大小按 1：1 图面选择 4 号。二、各种部件的要求1、原理图：（1）主电机、泵的参数，循环冷却装置的参数，这些参数包括以下标识可直接写在相关元件图形的附近。（2）压力表、压力阀、压力继电器、蓄能器各种压力的设定值。（3）各种管路（如压力、回油、泄油等）和连接液压执行元件管路外径和壁厚。（4）各液压执行机构要标注名称，对应的液压油缸或液压马达要标注规格参数及接油口尺寸。（5）各种过滤器的过滤精度。（6）各种不同性能管子的代号（P、T、L、A、B、X 等），具体编号规则按“液压系统常用编码规则”执行。（7）温度、液位、油箱容积等的设定值。（8）正常系统温度的设定值（可以根据用户的要求选择）参照下表： 低温报警停泵℃启动加热℃停止加热℃开始冷却℃停止冷却℃高温报警℃高温停泵℃水—已二醇 ＜20℃＜25℃＞40℃＞50℃＜45℃＞50℃＞60℃抗磨液压油 ＜20℃＜25℃＞40℃＞55℃＜45℃＞60℃＞70℃脂肪酸脂＜20℃＜25℃＞40℃＞55℃＜45℃＞60℃＞70℃（9）介质的型号及等级要求。（10） 电机、电气触点、电磁铁线圈编号。（11）测压点代号：泵站部分压力口采纳 MP1、MP2·····；阀站部分执行机构 A、B 压力口 MA1、MB1，MA2、MB2······。（12）所有的压力、温度、液位、电磁铁代号都要设铭牌。液压站要设置液压厂厂铭牌（大、小两种规格），在泵、阀站相应位置给出底板，明细中不用给出厂铭牌序号，把合不能采纳铆钉，要用螺钉或再加螺母把紧。（ 13 ） 计 量 单 位 应 符 合 国 家 标 准 规 定 （ 常 用 — — mm 、 MPa 、kW、m/s、L/min、ml/r、r/min、kg、V-Hz、℃等）。2、总图（1）技术性能中要清楚写出系统流量、压力、电机、泵、加热器、油箱容积、液压介质型号与等级等参数，如下示例。（2）技术要求示例---------------------------660V-50H（3）总图中要标注所有大部件的（安装图样中部件）定位尺寸及最大外型尺寸，多个部件之间相互连接的管道代号、管子外径和壁厚等要求。（4）如有特别要求将涂漆要求写到技术...
