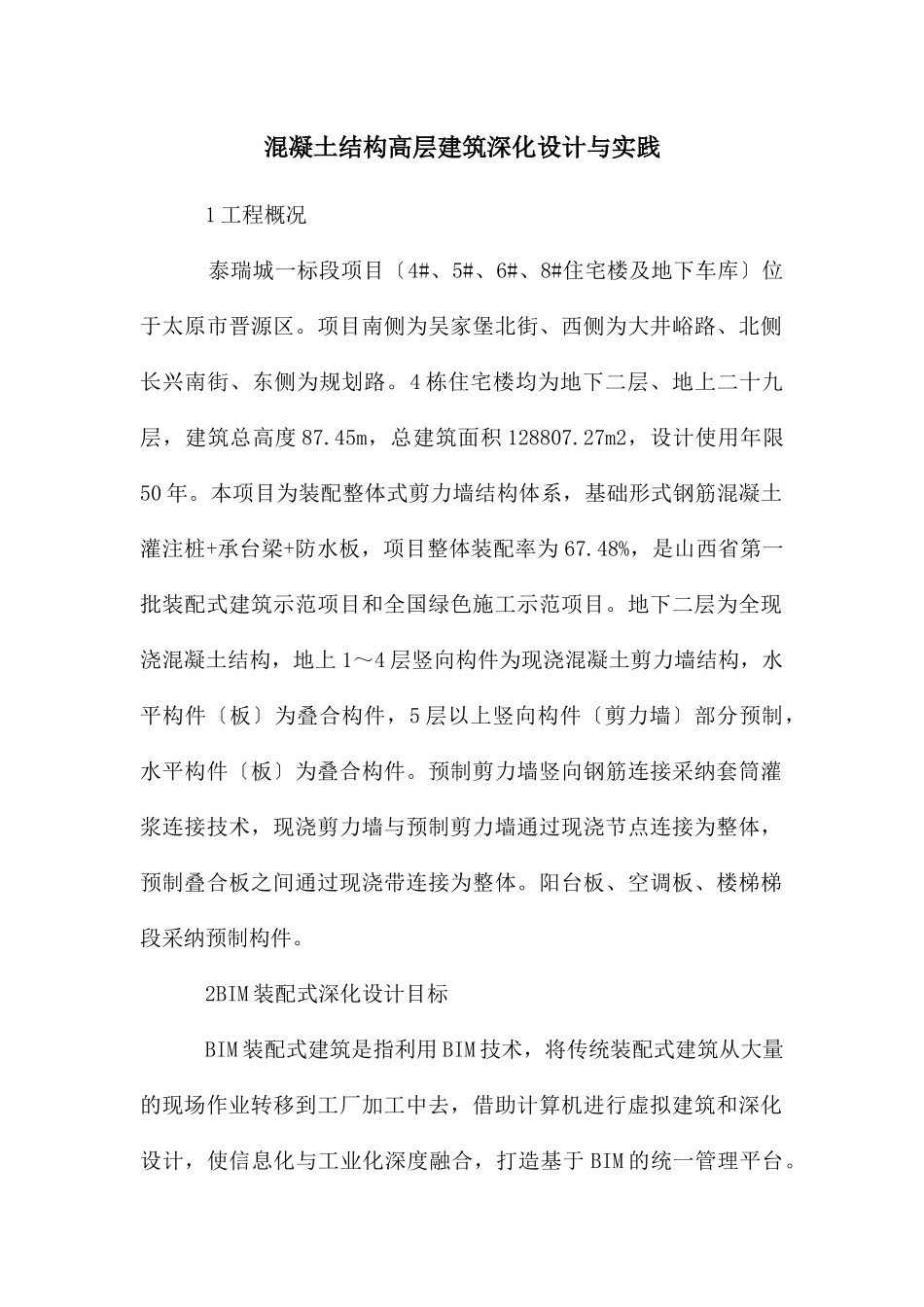

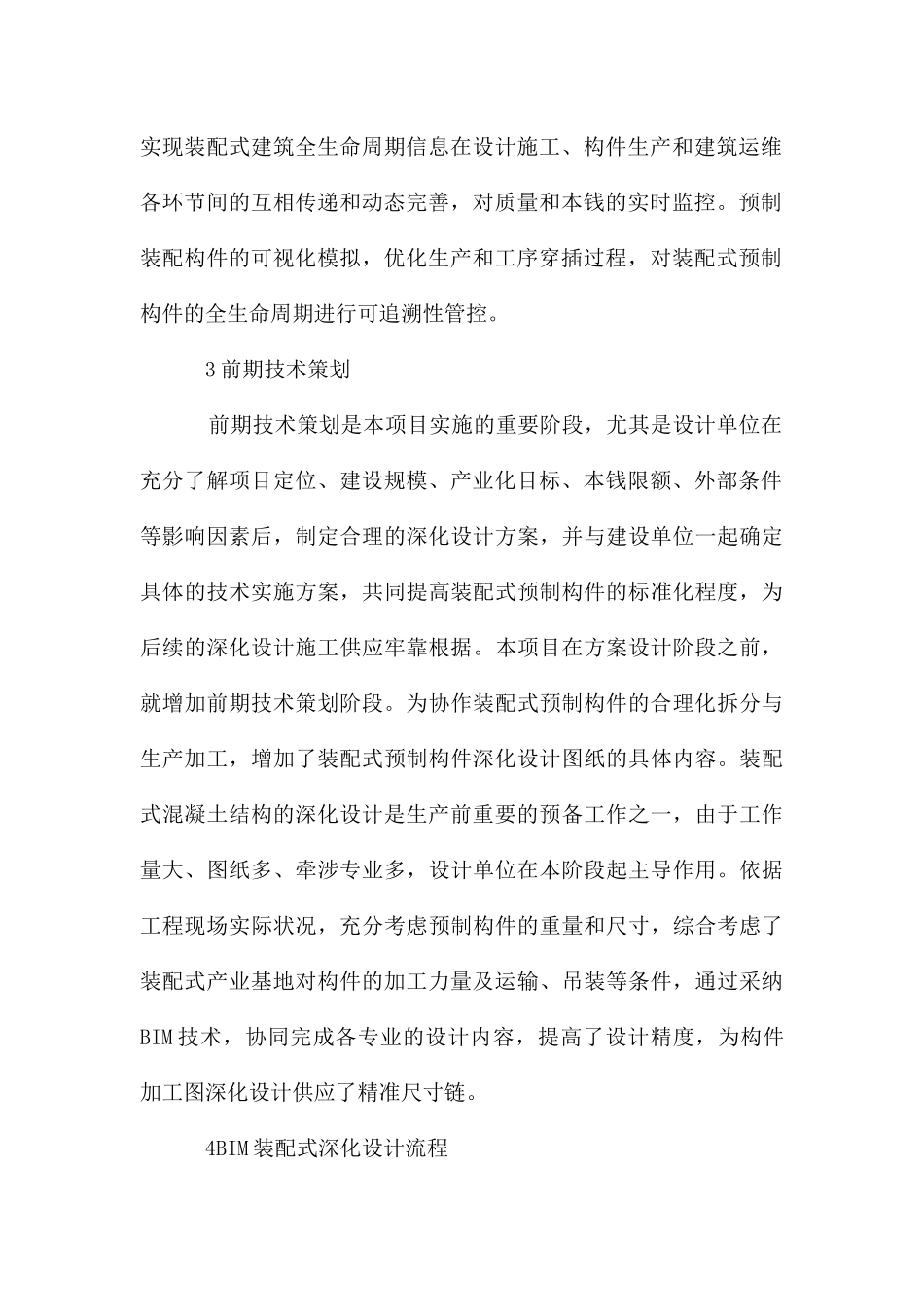

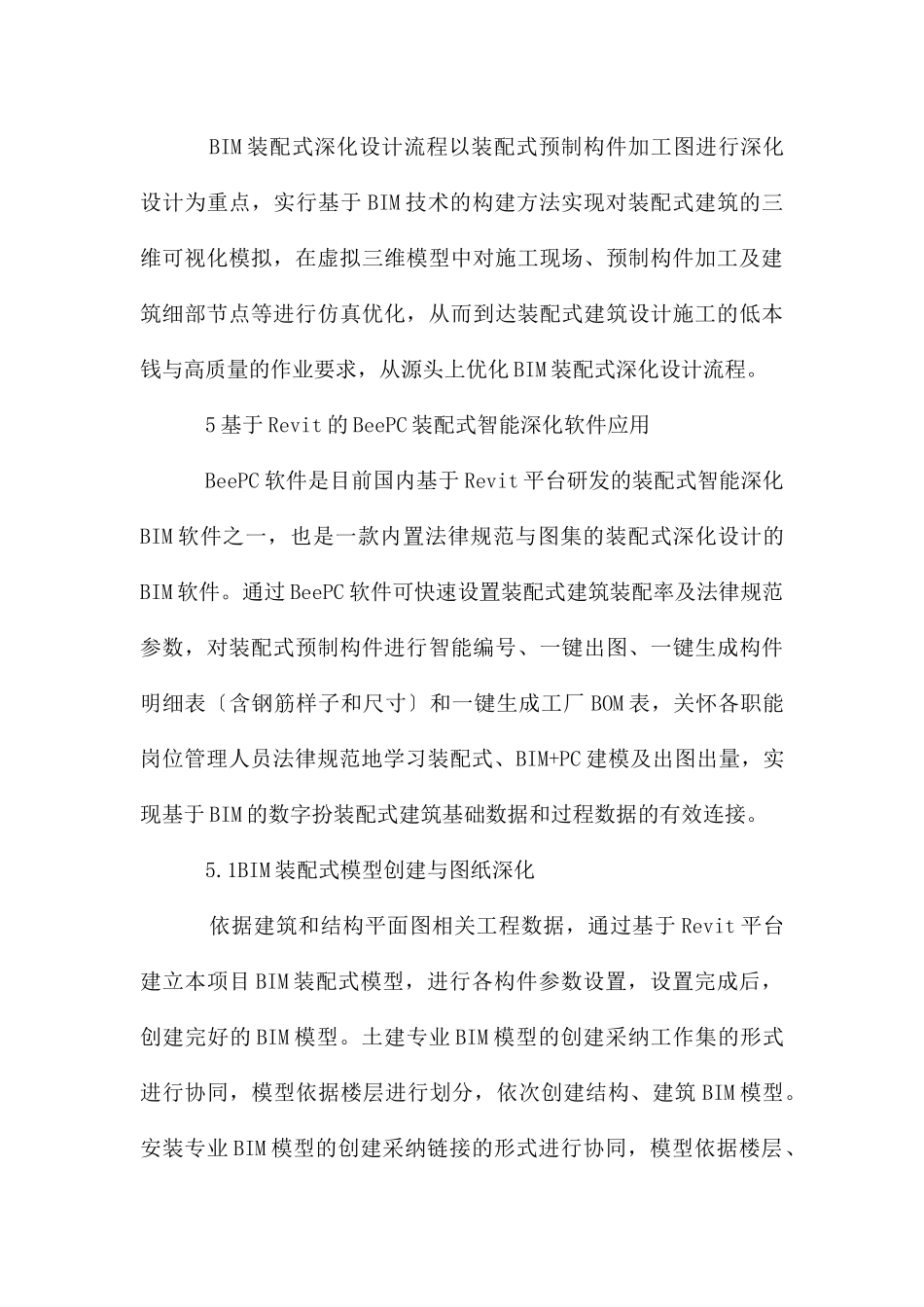

混凝土结构高层建筑深化设计与实践 1 工程概况 泰瑞城一标段项目〔4#、5#、6#、8#住宅楼及地下车库〕位于太原市晋源区。项目南侧为吴家堡北街、西侧为大井峪路、北侧长兴南街、东侧为规划路。4 栋住宅楼均为地下二层、地上二十九层，建筑总高度 87.45m，总建筑面积 128807.27m2，设计使用年限50 年。本项目为装配整体式剪力墙结构体系，基础形式钢筋混凝土灌注桩+承台梁+防水板，项目整体装配率为 67.48%，是山西省第一批装配式建筑示范项目和全国绿色施工示范项目。地下二层为全现浇混凝土结构，地上 1～4 层竖向构件为现浇混凝土剪力墙结构，水平构件〔板〕为叠合构件，5 层以上竖向构件〔剪力墙〕部分预制，水平构件〔板〕为叠合构件。预制剪力墙竖向钢筋连接采纳套筒灌浆连接技术，现浇剪力墙与预制剪力墙通过现浇节点连接为整体，预制叠合板之间通过现浇带连接为整体。阳台板、空调板、楼梯梯段采纳预制构件。 2BIM 装配式深化设计目标 BIM 装配式建筑是指利用 BIM 技术，将传统装配式建筑从大量的现场作业转移到工厂加工中去，借助计算机进行虚拟建筑和深化设计，使信息化与工业化深度融合，打造基于 BIM 的统一管理平台。实现装配式建筑全生命周期信息在设计施工、构件生产和建筑运维各环节间的互相传递和动态完善，对质量和本钱的实时监控。预制装配构件的可视化模拟，优化生产和工序穿插过程，对装配式预制构件的全生命周期进行可追溯性管控。 3 前期技术策划 前期技术策划是本项目实施的重要阶段，尤其是设计单位在充分了解项目定位、建设规模、产业化目标、本钱限额、外部条件等影响因素后，制定合理的深化设计方案，并与建设单位一起确定具体的技术实施方案，共同提高装配式预制构件的标准化程度，为后续的深化设计施工供应牢靠根据。本项目在方案设计阶段之前，就增加前期技术策划阶段。为协作装配式预制构件的合理化拆分与生产加工，增加了装配式预制构件深化设计图纸的具体内容。装配式混凝土结构的深化设计是生产前重要的预备工作之一，由于工作量大、图纸多、牵涉专业多，设计单位在本阶段起主导作用。依据工程现场实际状况，充分考虑预制构件的重量和尺寸，综合考虑了装配式产业基地对构件的加工力量及运输、吊装等条件，通过采纳BIM 技术，协同完成各专业的设计内容，提高了设计精度，为构件加工图深化设计供应了精准尺寸链。 4BIM 装配式深化设计流程 BIM 装配式深化设计流程以装配式预制构件加工...
