游标卡尺盒注塑模具设计说明书

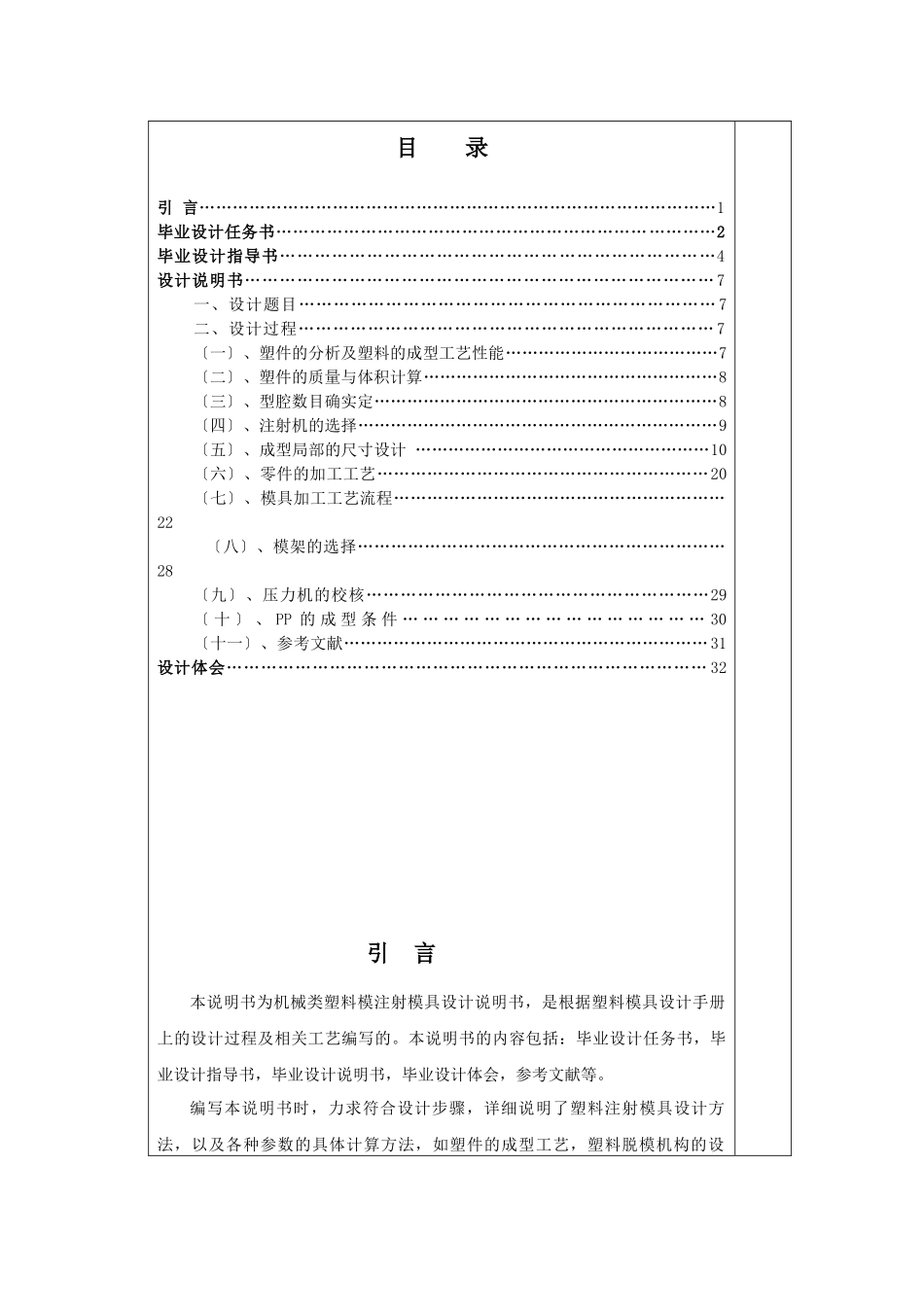

目 录引 言…………………………………………………………………………………1毕业设计任务书……………………………………………………………………2毕业设计指导书…………………………………………………………………4设计说明书……………………………………………………………………… 7一、设计题目……………………………………………………………… 7二、设计过程……………………………………………………………… 7〔一〕、塑件的分析及塑料的成型工艺性能…………………………………7〔二〕、塑件的质量与体积计算………………………………………………8〔三〕、型腔数目确实定………………………………………………………8〔四〕、注射机的选择…………………………………………………………9〔五〕、成型局部的尺寸设计 ………………………………………………10〔六〕、零件的加工工艺……………………………………………………20〔七〕、模具加工工艺流程……………………………………………………22〔八〕、模架的选择…………………………………………………………28〔九〕、压力机的校核……………………………………………………29〔 十 〕 、 PP 的 成 型 条 件 … … … … … … … … … … … … … … … 30〔十一〕、参考文献…………………………………………………………31设计体会………………………………………………………………………… 32引 言本说明书为机械类塑料模注射模具设计说明书，是根据塑料模具设计手册上的设计过程及相关工艺编写的。本说明书的内容包括：毕业设计任务书，毕业设计指导书，毕业设计说明书，毕业设计体会，参考文献等。编写本说明书时，力求符合设计步骤，详细说明了塑料注射模具设计方法，以及各种参数的具体计算方法，如塑件的成型工艺，塑料脱模机构的设计。本说明书在编写过程中，得到有张蓉老师和相关同学的大力支持和热情帮助，在此谨以致意。由于本人设计水平有限，在设计过程中难免有错误之处，敬请各位老师批判指正。 设计者：唐建 2024 年 5 月 24 日 毕业设计任务书一、设计题目：游标卡尺盒 材料 (PP) 聚乙烯如图如下： 二、原始数据1、尺寸公差按 SJ1372—78，6 级〔参考塑料模设计资料一，表 6-6〕孔类尺寸为正公差，轴类尺寸公差为负公差；2、尺寸公差为±0.1；3、角度公差为±0.5∘4、塑胶件外表光亮无划伤痕迹；5、...
