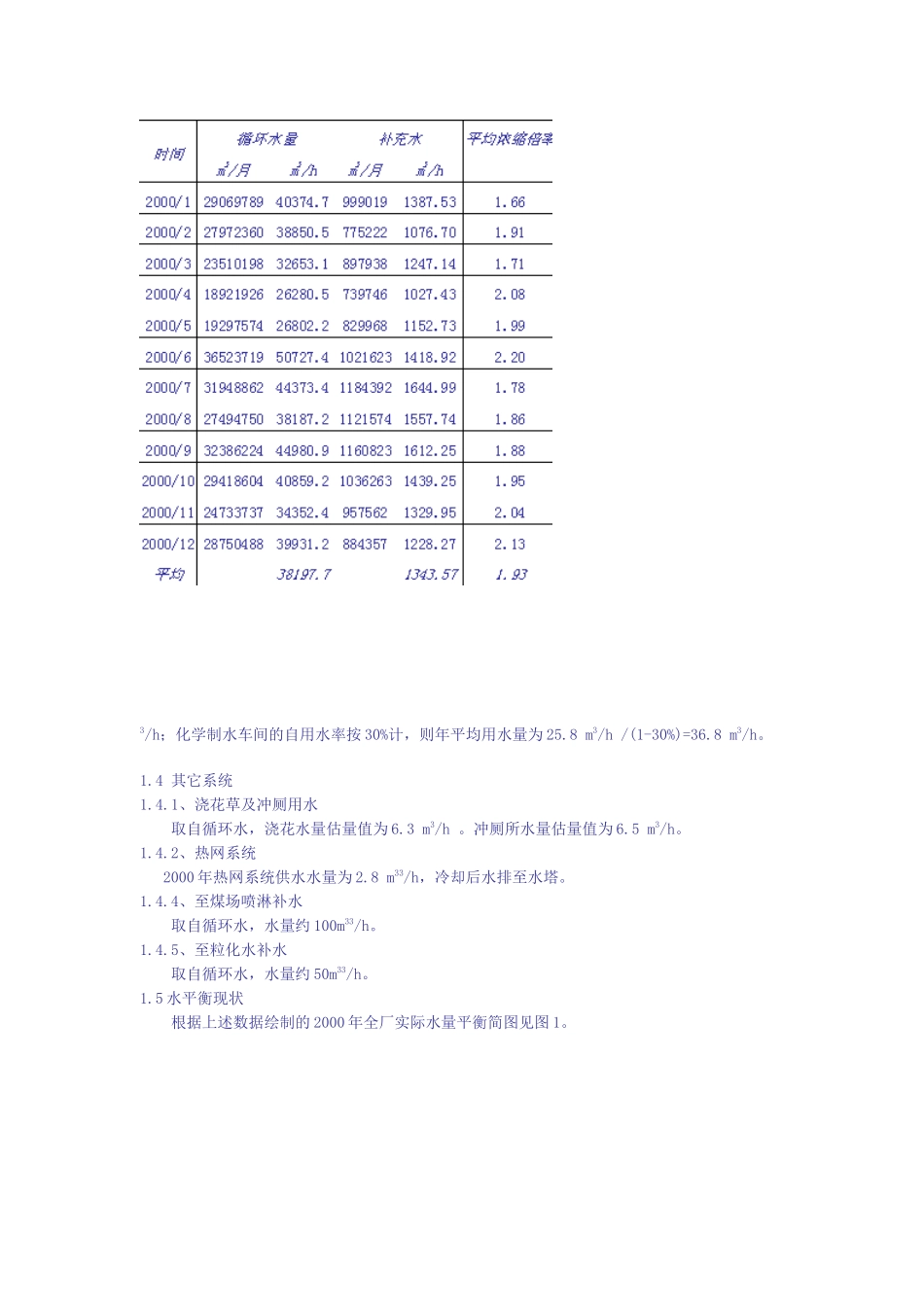

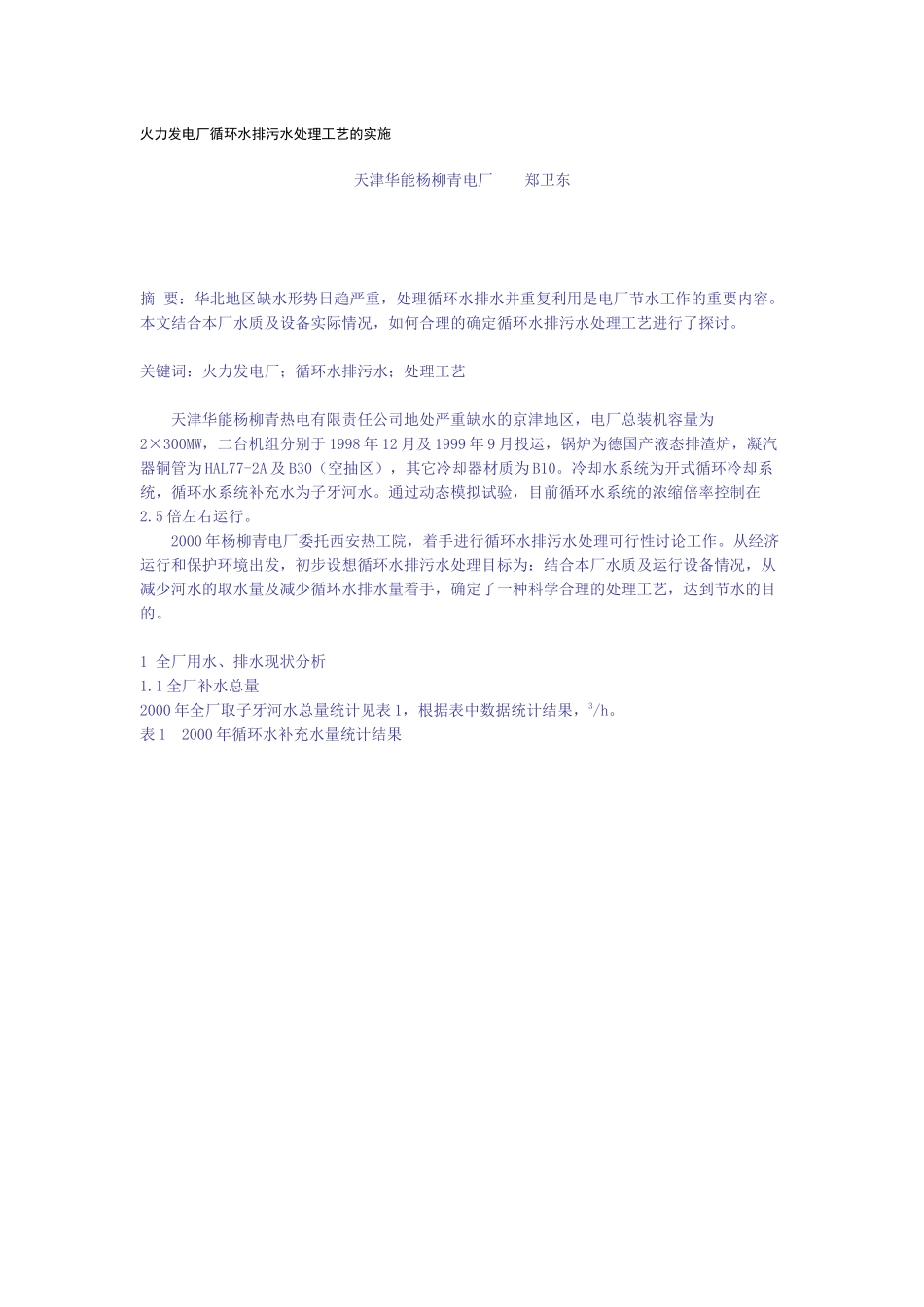

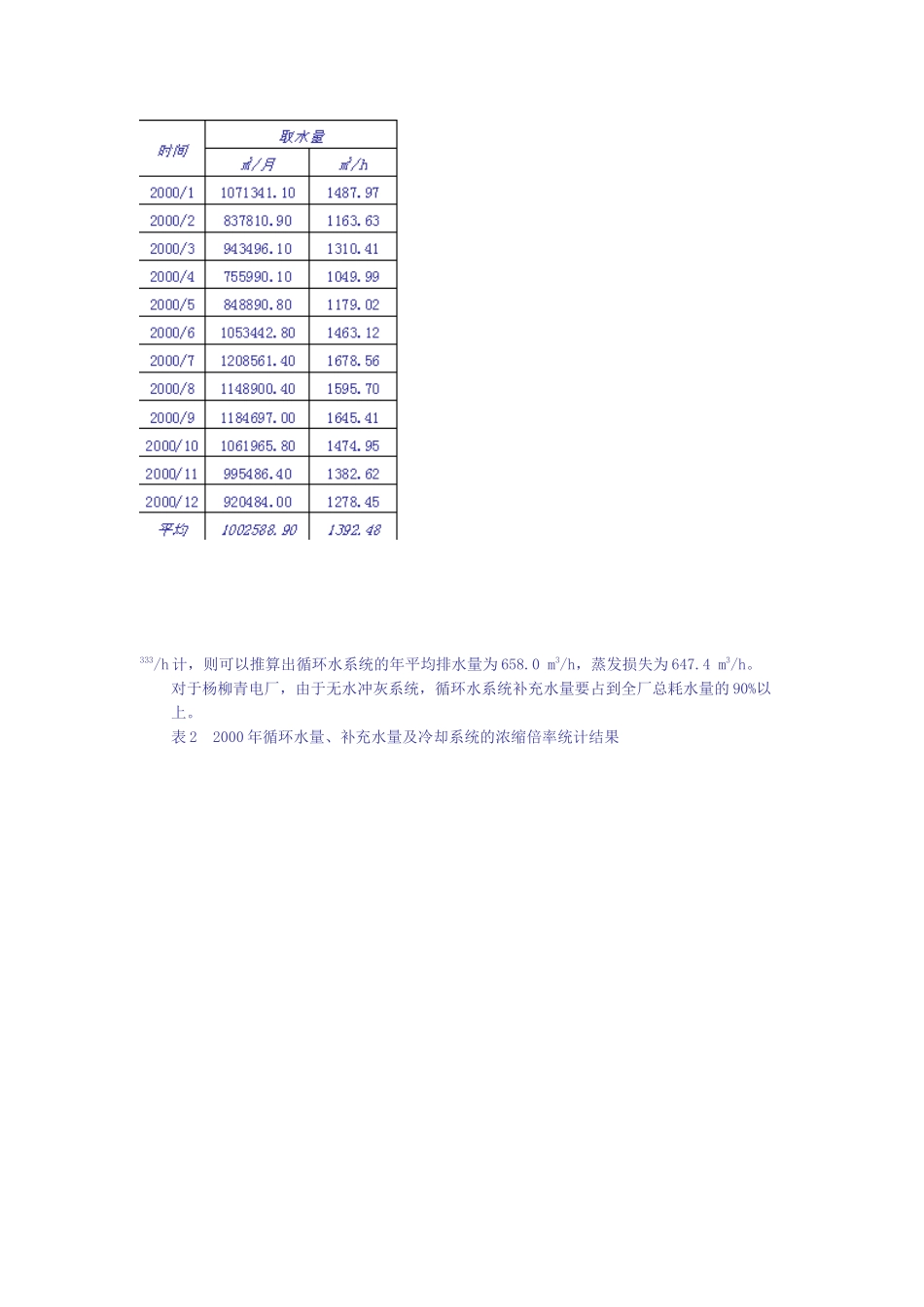

火力发电厂循环水排污水处理工艺的实施 天津华能杨柳青电厂 郑卫东摘 要：华北地区缺水形势日趋严重，处理循环水排水并重复利用是电厂节水工作的重要内容。本文结合本厂水质及设备实际情况，如何合理的确定循环水排污水处理工艺进行了探讨。关键词：火力发电厂；循环水排污水；处理工艺 天津华能杨柳青热电有限责任公司地处严重缺水的京津地区，电厂总装机容量为2×300MW，二台机组分别于 1998 年 12 月及 1999 年 9 月投运，锅炉为德国产液态排渣炉，凝汽器铜管为 HAL77-2A 及 B30（空抽区），其它冷却器材质为 B10。冷却水系统为开式循环冷却系统，循环水系统补充水为子牙河水。通过动态模拟试验，目前循环水系统的浓缩倍率控制在2.5 倍左右运行。 2000 年杨柳青电厂委托西安热工院，着手进行循环水排污水处理可行性讨论工作。从经济运行和保护环境出发，初步设想循环水排污水处理目标为：结合本厂水质及运行设备情况，从减少河水的取水量及减少循环水排水量着手，确定了一种科学合理的处理工艺，达到节水的目的。1 全厂用水、排水现状分析1.1 全厂补水总量2000 年全厂取子牙河水总量统计见表 1，根据表中数据统计结果，3/h。表 1 2000 年循环水补充水量统计结果333/h 计，则可以推算出循环水系统的年平均排水量为 658.0 m3/h，蒸发损失为 647.4 m3/h。对于杨柳青电厂，由于无水冲灰系统，循环水系统补充水量要占到全厂总耗水量的 90%以上。表 2 2000 年循环水量、补充水量及冷却系统的浓缩倍率统计结果3/h；化学制水车间的自用水率按 30%计，则年平均用水量为 25.8 m3/h /(1-30%)=36.8 m3/h。1.4 其它系统1.4.1、浇花草及冲厕用水 取自循环水，浇花水量估量值为 6.3 m3/h 。冲厕所水量估量值为 6.5 m3/h。1.4.2、热网系统 2000 年热网系统供水水量为 2.8 m33/h，冷却后水排至水塔。1.4.4、至煤场喷淋补水 取自循环水，水量约 100m33/h。1.4.5、至粒化水补水 取自循环水，水量约 50m33/h。1.5 水平衡现状 根据上述数据绘制的 2000 年全厂实际水量平衡简图见图 1。3/h，不包括热网供水的年平均耗水量为 1380.4 m3/h。根据统计的 20243/GW.s 有较大的差距，可见节水潜力很大。2 循环水处理方案分析 杨柳青电厂循环水处理选择了两个技术方案进行分析，二个初步方案为： 1） 对全部循环冷却系统的补充水进行过滤—弱酸离子交换处理，将循环水系统的浓缩倍率提高至 4。 2）循...
