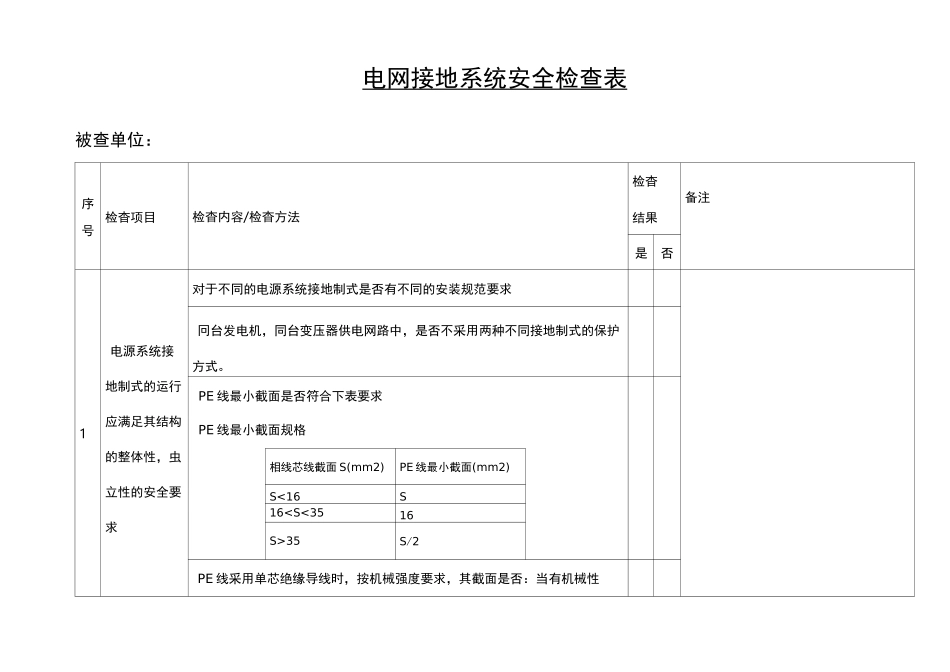

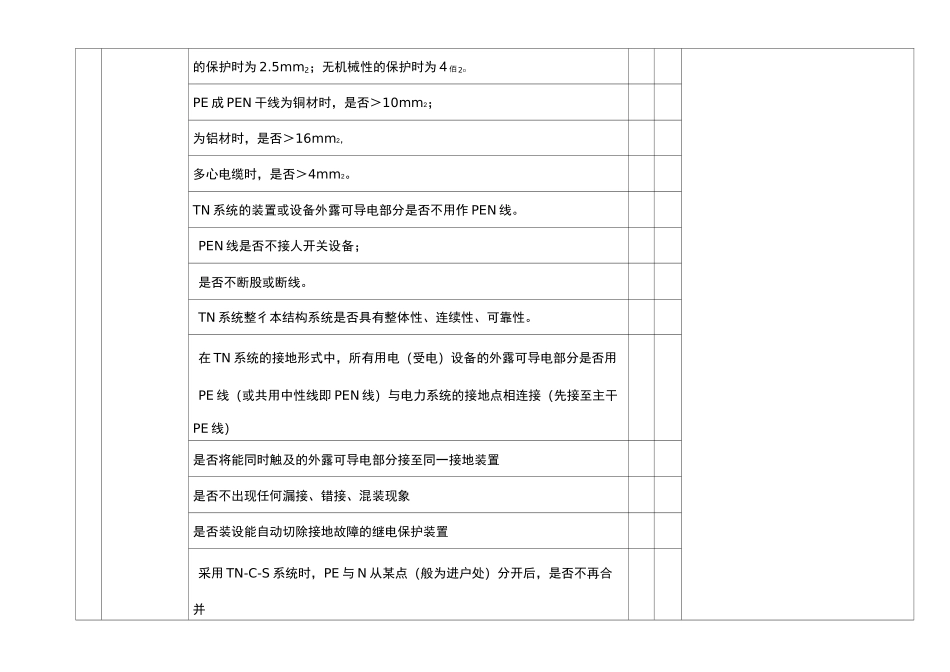

电网接地系统安全检查表 被查单位：序号检杳项目检杳内容/检杳方法检杳结果备注是否1电源系统接地制式的运行应满足其结构的整体性，虫立性的安全要求对于不同的电源系统接地制式是否有不同的安装规范要求冋台发电机，同台变压器供电网路中，是否不采用两种不同接地制式的保护方式。PE 线最小截面是否符合下表要求PE 线最小截面规格相线芯线截面 S(mm2)PE 线最小截面(mm2)S<16S1635S/2PE 线采用单芯绝缘导线时，按机械强度要求，其截面是否：当有机械性的保护时为 2.5mm2；无机械性的保护时为 4 佰 2OPE 成 PEN 干线为铜材时，是否＞10mm2；为铝材时，是否＞16mm2,多心电缆时，是否＞4mm2。TN 系统的装置或设备外露可导电部分是否不用作 PEN 线。PEN 线是否不接人开关设备；是否不断股或断线。TN 系统整彳本结构系统是否具有整体性、连续性、可靠性。在 TN 系统的接地形式中，所有用电（受电）设备的外露可导电部分是否用PE 线（或共用中性线即 PEN 线）与电力系统的接地点相连接（先接至主干PE 线）是否将能同时触及的外露可导电部分接至同一接地装置是否不出现任何漏接、错接、混装现象是否装设能自动切除接地故障的继电保护装置采用 TN-C-S 系统时，PE 与 N 从某点（般为进户处）分开后，是否不再合并3各 接 地 装 置的 电 阻 检 测合 格 ， 如 ：TN 系统工作接 地 低 于4Q ； 重 复 接地低于10Q；TT 系统 工 作 接 地低于 4QTN 系统重复N 线绝缘水平是否与相线相同。对新、改、扩建工程，是否推行 TN-S 系统并辅以总等电位联结以及在局部范围内作辅助等电位联接。需要接地的直流系统的接地装置，是否符合有关规定。各种接地装置是否在干燥季节检测其接地电阻低压电力网中的电源系统工作接地电阻是否＜40低压线路每处重复接地电阻是否＜100电力设备接地电阻是否＜40其彳也是否遵从安全设计或有关规定重复接地电阻检测是否与主干 PE 线或 PEN 线断开后进行对于架空线路干线和分支线的终端以及沿线每 lkm 处，其 PE 线或 PEN 线是否重复接地。理电缆线路和架空线路在每个建筑物（包括非生产场所）或车间的进线处（如无特殊要求，对小型单层建筑，距接地点不超过 50m 可除外），是否均重复接地。咼低压冋杆架设的电力线路段的低压主干 PE 线或 PEN 线是否重复接地。以金属外皮等作主干 PE 线（或 PEN 线）的低压电缆是否重复接地。车间内部是否采用环状重...
